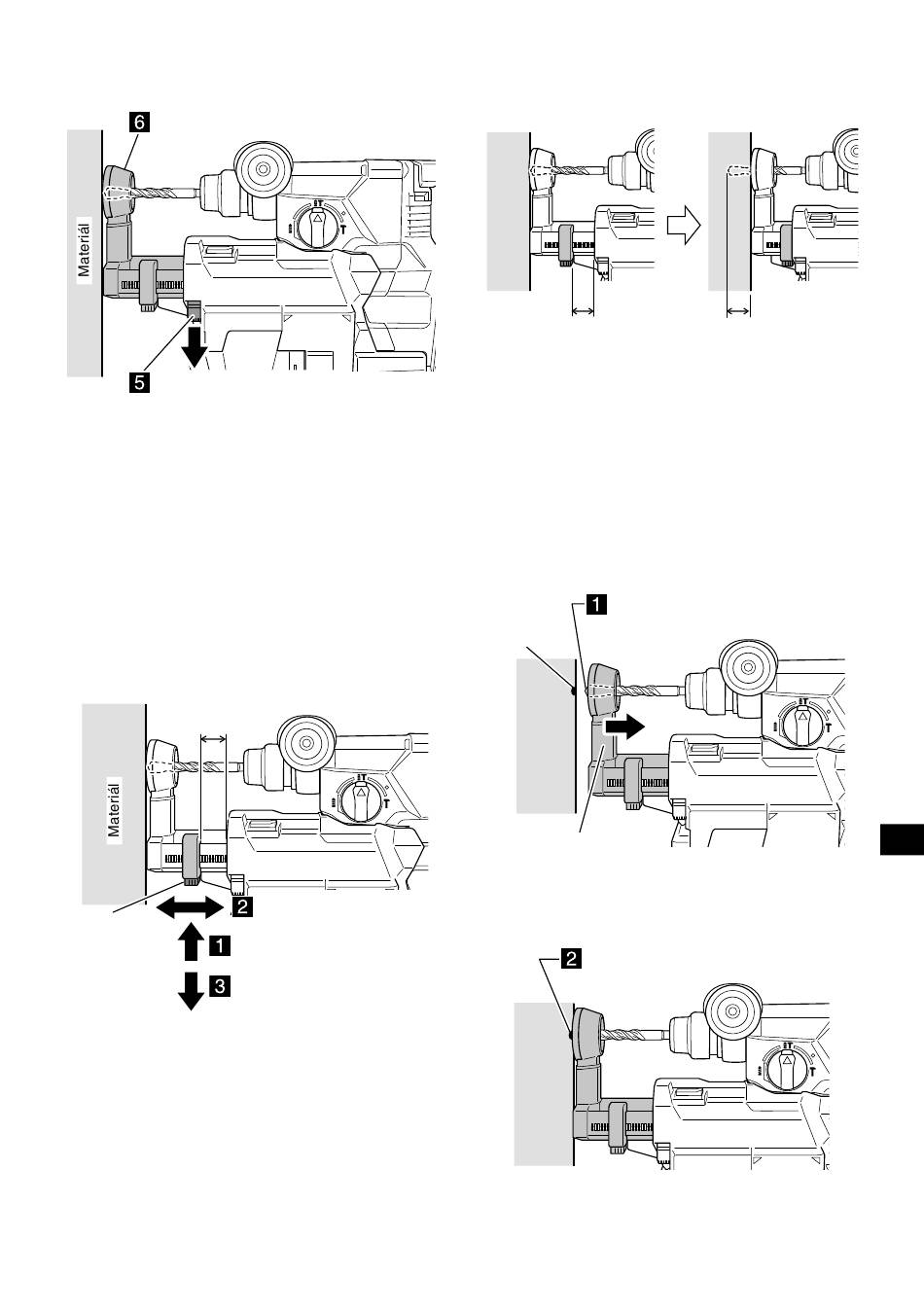

(4) Uvoľnite tlačidlo nastavenia polohy násadky, aby sa
zablokovala poloha násadky. (Obr. 7)
Násadka sa zablokuje
Keď sa tlačidlo nastavenia
násadky uvoľní
3. Nastavenie hĺbky vŕtania
POZNÁMKA
○ Maximálna hĺbka vŕtania
odsávania prachu je 85 mm.
○ Systém odsávania prachu sa dá používať s vrtákmi s
priemerom 4,3–20 mm a účinnou dĺžkou od 50–100 mm.
Ak používate vrták s priemerom väčším ako 20 mm,
odstráňte systém odsávania prachu.
Stlačte tlačidlo pre nastavenie hĺbky v smere šípky, aby
ste uvoľnili zámku, posuňte násadku a nastavte rozmer
zodpovedajúci hĺbke, ktorú chcete vŕtať a uvoľnite
tlačidlo pre nastavenie hĺbky, aby ste zablokovali polohu.
(Obr. 8)
Rozmach
(hĺbka vŕtania)
Tlačidlo pre
nastavenie
hĺbky
Obr. 7
pri používaní systému
Pohybom nastavíte hĺbku
otvoru, ktorý chcete vŕtať
Pri stlačení tlačidla
Uvoľnenie
Obr. 8
Ak sú koniec násadky a hrot vrtáka zarovnané,
vzdialenosť do ktorej sa môže násadka pohybovať je
hĺbka vŕtania. (Obr. 9)
A
4. Vŕtanie
POZNÁMKA
○ Systém odsávania prachu je možné použiť len pri vŕtaní
do betónu.
Nepoužívajte na vŕtanie do dreva alebo kovu.
○ Nepoužívajte systém odsávania prachu na mokrý betón
alebo vo vlhkom prostredí. Nedodržanie tohto pokynu
môže viesť k poruche.
(1) Uchopte násadku rukou, mierne ju vytiahnite smerom späť a
zarovnajte hrot vrtáka s bodom, ktorý chcete vŕtať. (Obr. 10)
Potiahnite násadku mierne smerom
dozadu a zarovnajte hrot vrtáka s
miestom vŕtania.
Miesto
vŕtania
Násadka
(2) Uvoľnite násadku a nechajte ju prísť do kontaktu s
povrchom betónu. (Obr. 11)
Koniec násadky v pevnom
kontakte s povrchom betónu
POZNÁMKA
Ak sa násadka zodvihne od povrchu, sací výkon klesá.
133
Slovenčina
A: Hĺbka vŕtania
Obr. 9
Obr. 10
Obr. 11
