HASZNÁLATI ÚTMUTATÓ
1. A porelszívó rendszer
eltávolítása
FIGYELMEZTETÉS
○ A porelszívó rendszer csatlakoztatásakor, eltávolításakor
vagy beállításakor, a valószínűtlen baleset elkerülése
érdekében mindig kapcsolja le a szerszám kapcsolóját,
illetve távolítsa el az akkumulátort és a szerszámfejet.
(2. ábra)
○ Győződjön meg róla, hogy a porelszívó rendszer teljesen
csatlakoztatva van.
Ha nincs teljesen csatlakoztatva, a porelszívó rendszer
kilazulhat és sérülést okozhat.
<A porelszívó rendszer csatlakoztatása>
Helyezze a szerszám sínnyílását a porelszívó rendszer
sínjébe, és kattanásig nyomja be. (3. ábr.)
<A porelszívó rendszer eltávolítása>
Tartsa a fogantyút az egyik kezével, és nyomja be a gombot
a porelszívó rendszer csúszkáját a másik kezében tartva az
eltávolításhoz. (4. ábr.)
2. A fúvóka pozíciójának beállítása
MEGJEGYZÉS
Ha a fúvóka nincs teljesen kiengedve, és megnyomja a
fúvókapozíció-beállító gombot, hogy a zárat kioldja, a
fúvóka kiugorhat.

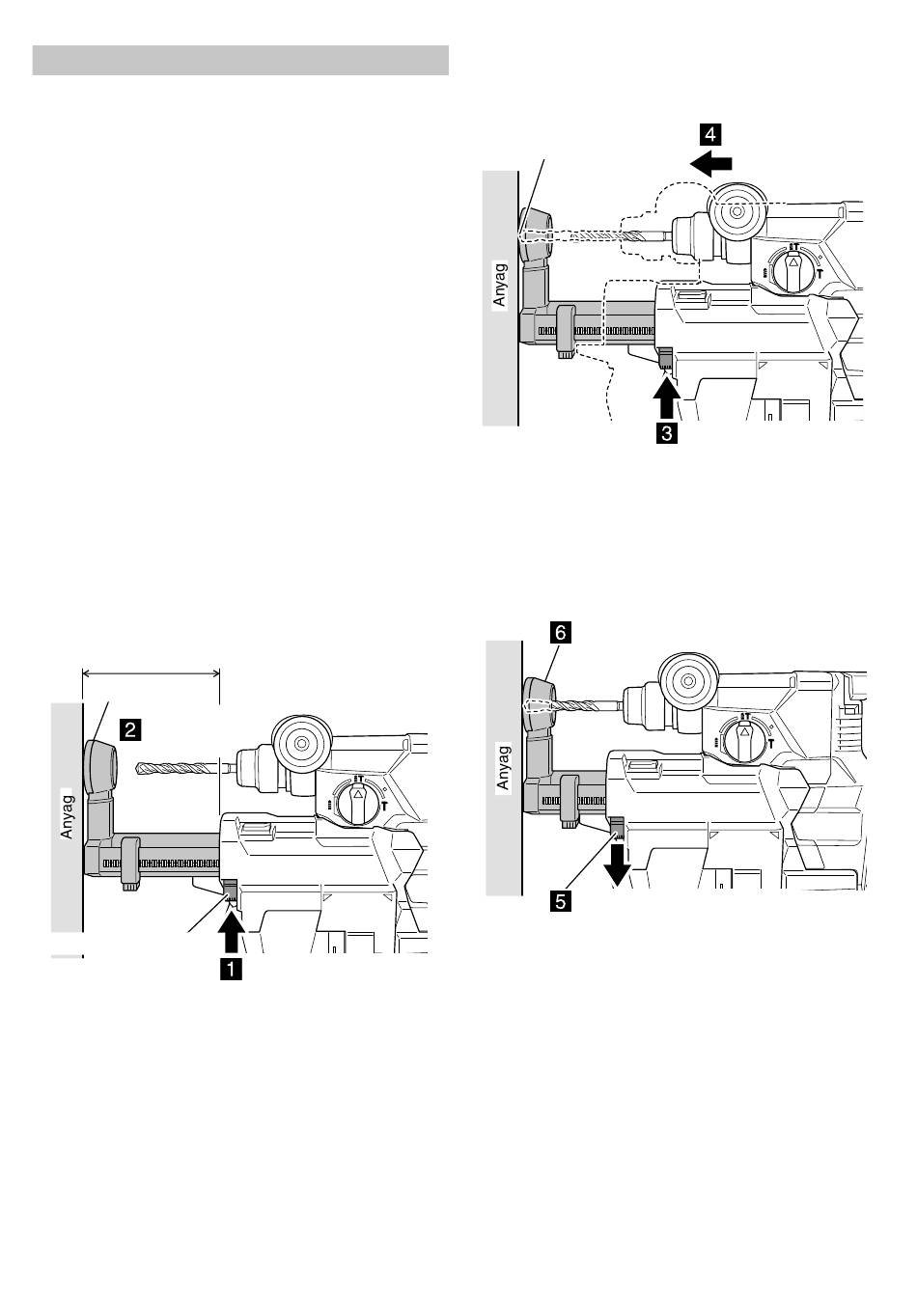

(1) Nyomja meg a fúvókapozíció-beállító gombot, és
győződjön meg róla, hogy a fúvóka teljesen kiengedett
pozícióban van. (5. ábra)
(2) A szerszámot úgy tartva, hogy a kapcsoló ne nyomódjon
be, helyezze a fúvókát a fúrni kívánt anyagra. (5. ábra)
A fúvóka teljesen
kiengedett helyzetben
Fúvóka
Helyezze az
anyaggal
szembe
Fúvókabeállító gomb
csatlakoztatása
5. ábra
(3) A fúvókabeállító gombot a nyíl irányába tolva, nyomja a
szerszámot az anyag felé, és hagyja a fúvókapozíciót
addig a helyzetig rövidülni, hogy a fúrófej érintkezésbe
és
lépjen az anyaggal. (6. ábra)
Fúrófej
MEGJEGYZÉS
Ha a fúvókapozíció a fúvókabeállító gomb megnyomása
előtt rövidül, a fúvóka nem rögzül a megadott helyzetben
még akkor sem, ha ha a fúvókabeállító gombot kioldja.
(4) Oldja ki a fúvókabeállító gombot a fúvóka pozíciójának
rögzítéséhez. (7. ábra)
A fúvóka rögzítve lesz
Amikor a fúvókabeállító gomb
kioldásra kerül
98
Tolja előre
A gombot lenyomva tartva
6. ábra
7. ábra
