HIKOKI Dust Extractor System Handhabungsanleitung Seite 140

Български

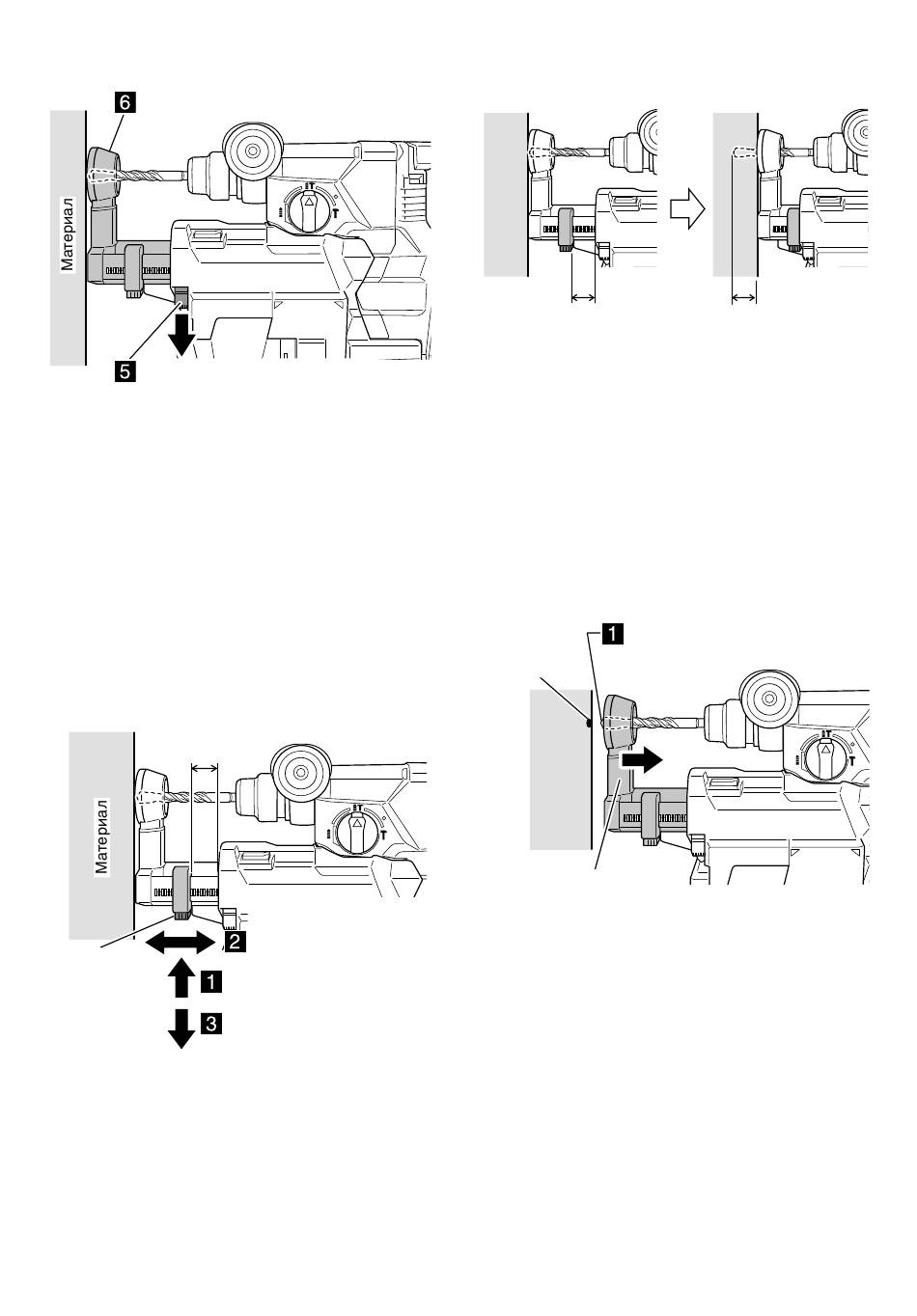

(4) Освободете бутона за регулиране на дюзата, за да
фиксирате позицията на дюзата. (Фиг. 7)
Дюзата се блокира
Когато бутонът за регулиране
на дюзата е освободен
3. Регулиране на дълбочината на пробиване
ЗАБЕЛЕЖКА
○ Максималната дълбочина
употреба на системата за прахоулавяне е 85 мм.
○ Системата за прахоулавяне може да се използва със
свредлата с диаметри от 4,3–20 мм и действителни
дължини от 50–100 мм.
Ако използвате свредло с диаметър от над 20 мм,
свалете системата за прахоулавяне.
Натиснете бутона за регулиране на дълбочината
по посока на стрелката,
блокировката, преместете дюзата, за да настроите
замаха спрямо дълбочината, на която искате да
пробивате и отпуснете бутона за регулиране на
дълбочината, за да фиксирате позицията. (Фиг. 8)
Замах
(дълбочина на
пробиване)
Бутон за
регулиране
на
дълбочината
Фиг. 7
на пробиване
за да освободите
Преместете към
зададената дълбочина
на отвора, който искате
да пробиете
Докато натискате бутона
Освобождаване
Фиг. 8
Когато краят на дюзата и върхът на свредлото се
изравнят, разстоянието, на което дюзата може да се
движи, е дълбочината на пробиване. (Фиг. 9)
A
4. Пробиване
ЗАБЕЛЕЖКА
○ Системата за прахоулавяне трябва да се използва
само при пробиване на бетон.
Не използвайте за пробиване на метал или дърво.
○ Не използвайте системата за прахоулавяне при
при
мокър бетон или във влажна среда. Това може да
доведе до повреда.
(1) Хванете дюзата с ръка и леко я издърпайте назад,
и изравнете върха на свредлото с точката на
пробиване. (Фиг. 10)
Точка, която
ще се пробива
Дюза
140
А: Дълбочина на
пробиване
Фиг. 9
Дръпнете леко дюзата назад и
изравнете върха на свредлото с
точката, която ще се пробива.
Фиг. 10
