Funktionsweise
Über den Kontakt des Sicherheitsschalters wird die Stel-
lung einer Schutztür überwacht. Beim Öffnen der über-
wachten Tür, löst das Modulare Sicherheitssystem aus
und schaltet den Motorstarter sicher ab. Der Motorstarter
schaltet daraufhin die Last sicher ab. Ist die Tür ge-
schlossen und der Rückführkreis geschlossen, kann
durch den Starttaster wieder eingeschaltet werden.
Hinweis
Dieses Beispiel gilt für den Aufbau innerhalb eines Schaltschranks. Befinden sich Logik und
Aktorik nicht im selben Schaltschrank, sind weitere Vorkehrungen zu treffen, wie zum
Beispiel eine querschlusssichere Verlegung des Abschaltsignals.

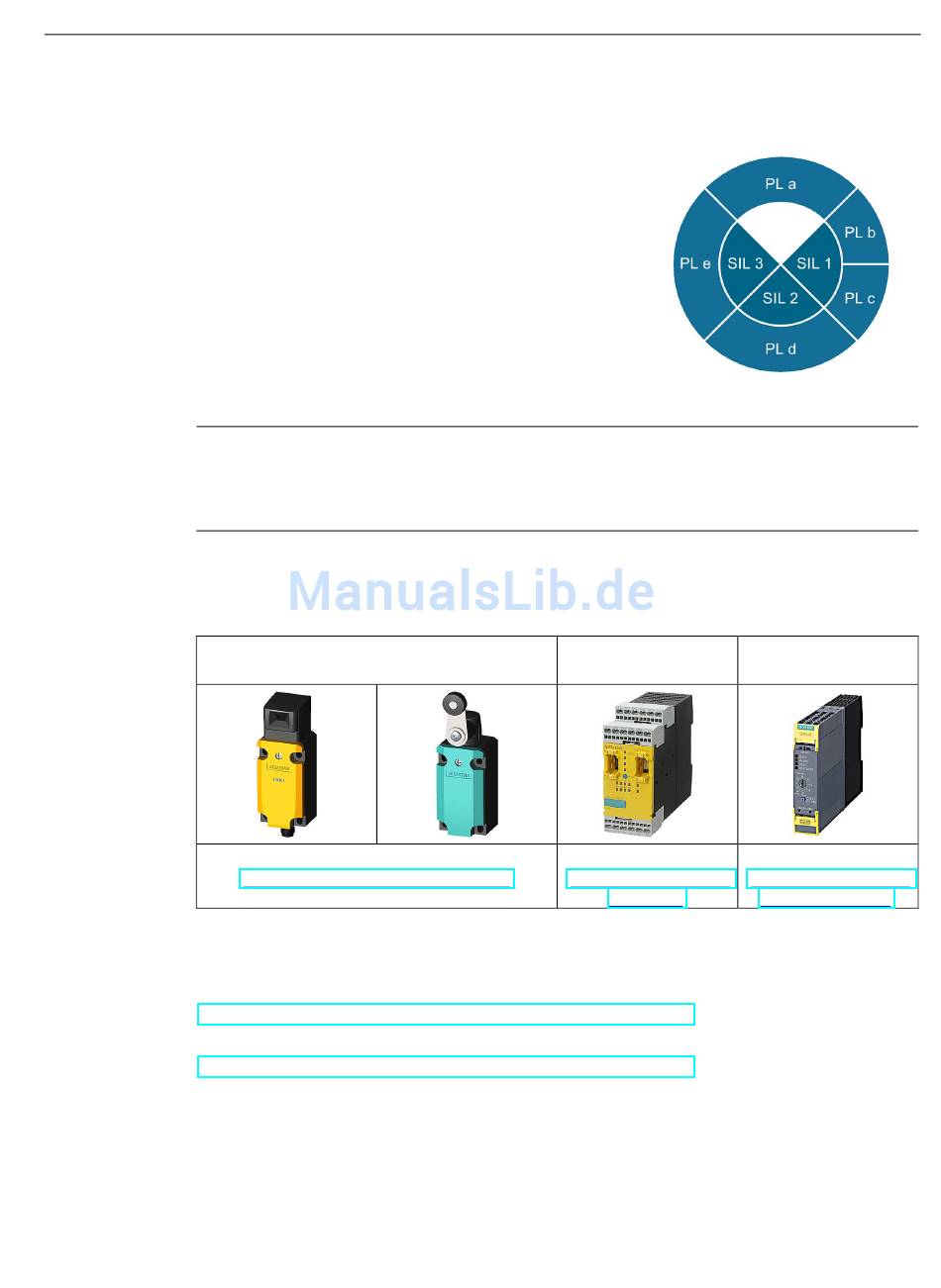

Sicherheitsgerichtete Komponenten
Siehe auch
Schaltplan, MSS-Projekt und SET-Berechnung
(http://support.automation.siemens.com/WW/view/de/88822778)
Ausführlicher FAQ zum Thema: Sicheres Abschalten mit den Motorstartern 3RM1
(http://support.automation.siemens.com/WW/view/de/67478946)
Safety Integrated Application Manual
Applikationshandbuch, 10/2015, A5E03752040010A/RS-AC/004
Sicherheitsschalter
2x 3SE5
(http://www.siemens.de/sirius-erfassen)
3.3 Schutztürüberwachung
Modulares
Sicherheitssystem
3RK3
(http://www.siemens.de
/sirius-mss)
Applikationsbeispiele
Motorstarter Failsafe
3RM1
(http://www.siemens.de
/motorstarter/3rm1)
