Applikationsbeispiele
3.1 Einführung
Die genaue Funktionsweise wird ebenso erläutert wie das maximal erreichbare
Sicherheitsniveau in SIL gemäß IEC 62061 sowie in PL gemäß ISO 13849-1.

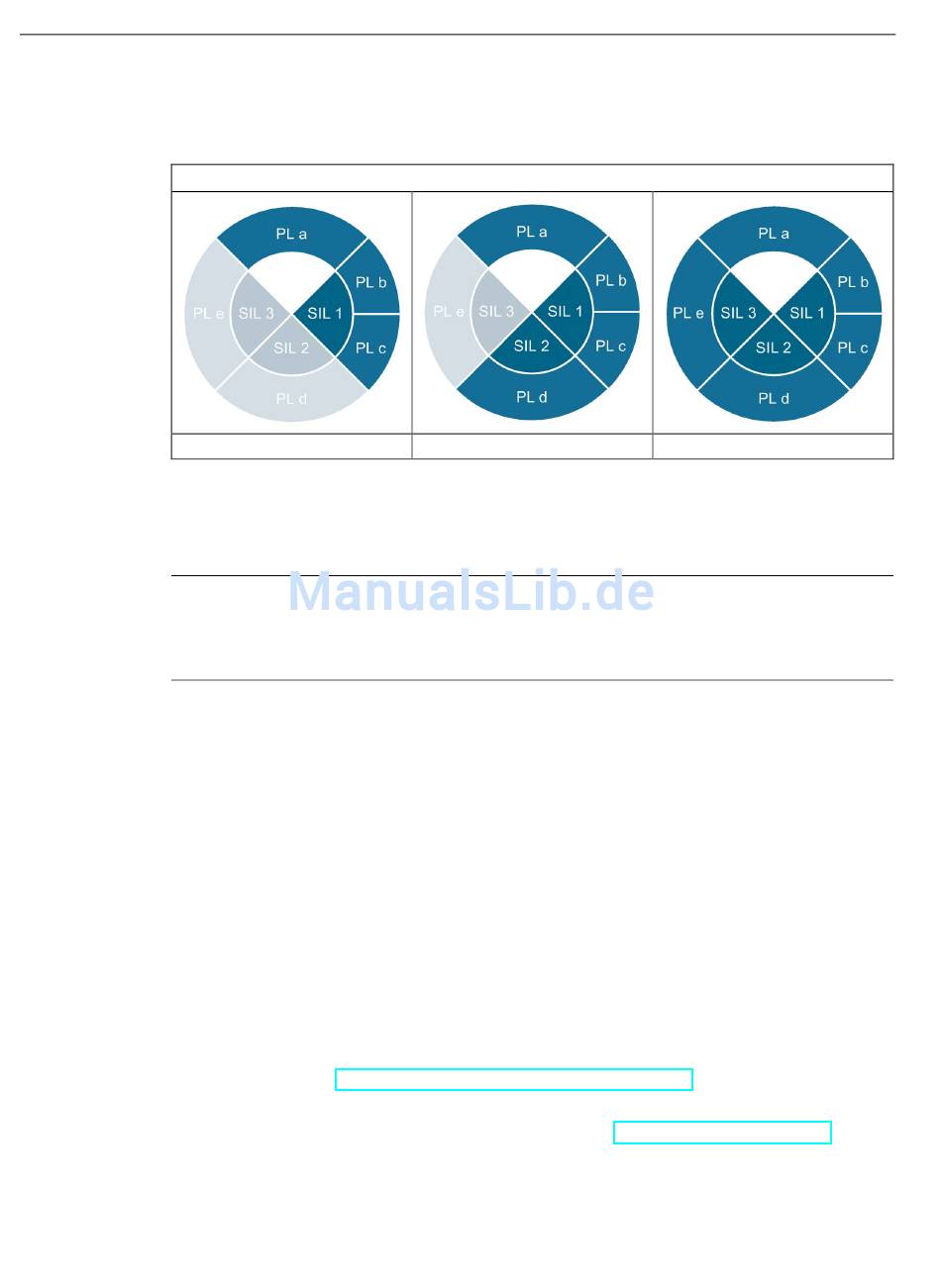

Darstellung des maximal erreichbaren Sicherheitsniveaus
Eignung für bis zu SIL 1 / PL c
Einige Applikationsbeispiele enthalten mehrere Sicherheitsfunktionen. Die Darstellung
beschreibt dann das erreichte Sicherheitsniveau der im Titel genannten Sicherheitsfunktion.
Das erreichte Sicherheitsniveau der zusätzlichen Sicherheitsfunktionen wird dann textuell
erläutert.
Hinweis
Das erreichte Sicherheitsniveau hängt von der jeweiligen Umsetzung der
Applikationsbeispiele ab. Insbesondere die getroffenen Annahmen z. B. bezüglich der
Schalthäufigkeit oder der Fehlerausschlüsse müssen überprüft bzw. eingehalten werden.
Zum einfachen Nachbau der Applikation werden die verwendeten sicherheitsgerichteten
Komponenten aufgeführt.
Die Funktionalität wurde mit den angegebenen Hardwarekomponenten getestet. Sie können
auch ähnliche, von dieser Liste abweichende Produkte, verwenden. Beachten Sie in einem
solchen Fall, dass ggf. Änderungen bei der Verdrahtung der Hardwarekomponenten (z. B.
andere Anschlussbelegung) notwendig werden.
Am Ende eines jeden Beispiels befindet sich ein Internet-Link, unter dem weiterführende
Informationen zum jeweiligen Applikationsbeispiel hinterlegt sind. Dies umfasst z. B.
● Verdrahtungspläne
● Die Projektdateien bei der Verwendung des Modularen Sicherheitssystems oder des
Sicherheitsschaltgeräts 3SK2
● CAx-Daten der verwendeten Hardwarekomponenten
Eine detaillierte Sicherheitsberechnung mit allen Kennwerten können Sie der hinterlegten
SET-Projektdatei bzw. dem SET-Bericht entnehmen. Zur Verwendung der Datei benötigen
Sie eine Anmeldung (http://www.siemens.de/safety-evaluation-tool).
Mit dem CAx-Download-Link können Sie mit nur wenigen Klicks sämtliche Unterlagen zu
den verwendeten Hardwarekomponenten herunterladen (http://www.siemens.de/cax).
Hierfür ist ein Konto im Siemens Service & Support Portal oder in der Siemens Industry Mall
notwendig.
