Funktionsweise
Über zwei Sicherheitsschalter wird die Stellung einer
Schutztür überwacht. Beim Öffnen der überwachten Tür
löst das Sicherheitsschaltgerät aus und öffnet die Freiga-
bekreise, wodurch die Leistungsschütze sicherheitsge-
richtet abgeschaltet werden. Ist die Tür geschlossen und
der Rückführkreis geschlossen, kann durch den Starttas-
ter wieder eingeschaltet werden.
Sicherheitsgerichtete Komponenten
(http://www.siemens.de/sirius-erfassen)
Siehe auch
Schaltplan und SET-Berechnung
(http://support.automation.siemens.com/WW/view/de/73135309)
Safety Integrated Application Manual
Applikationshandbuch, 10/2015, A5E03752040010A/RS-AC/004

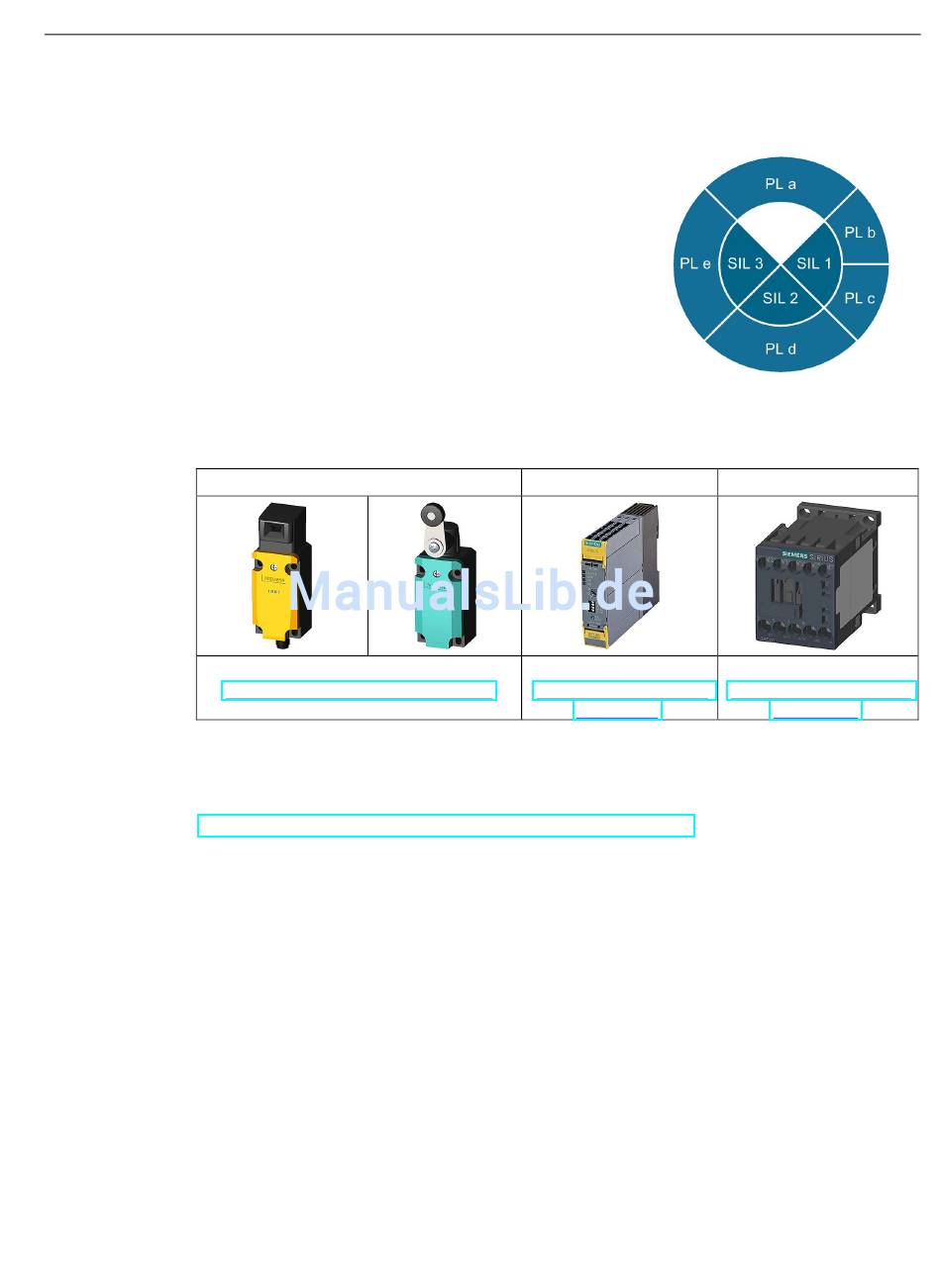

Positionsschalter
2x 3SE5
Sicherheitsschaltgerät
3SK1
(http://www.siemens.de/s
afety-relays)
Applikationsbeispiele
3.3 Schutztürüberwachung
Schütz
2x 3RT20
(http://www.siemens.de/sir
ius-schalten)
