3.2.3 Not-Halt-Abschaltung bis SIL 1 bzw. PL c mit einem Modularen
Sicherheitssystem
Anwendung
Einkanalige Not-Halt-Abschaltung eines Motors durch ein parametrierbares Modulares
Sicherheitssystem 3RK3 und Leistungsschütz.
Aufbau

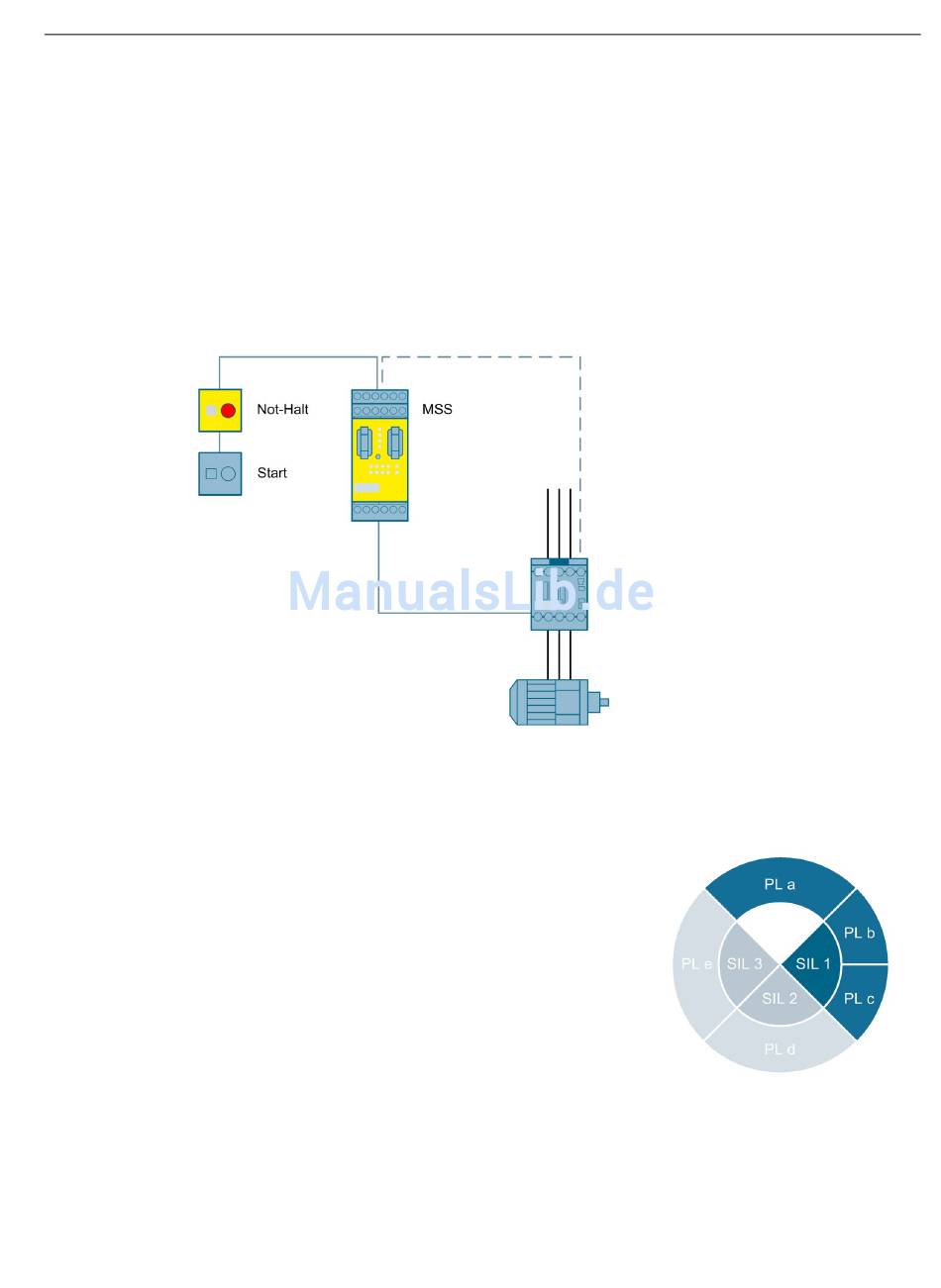

Bild 3-3
Funktionsweise
Das Modulare Sicherheitssystem überwacht das Not-
Halt-Befehlsgerät. Bei Betätigung des Not-Halt-
Befehlsgeräts öffnet das Modulare Sicherheitssystem die
Freigabekreise und schaltet das Leistungsschütz sicher-
heitsgerichtet ab. Ist das Not-Halt-Befehlsgerät entriegelt
und der Rückführkreis geschlossen, kann durch den
Starttaster wieder eingeschaltet werden.
Safety Integrated Application Manual
Applikationshandbuch, 10/2015, A5E03752040010A/RS-AC/004

Not-Halt-Abschaltung bis SIL 1 bzw. PL c mit einem Modularen Sicherheitssystem

Applikationsbeispiele
3.2 Stillsetzen im Notfall
27
