3.2.9 Not-Halt-Abschaltung über AS-i bis SIL 3 bzw. PL e mit einem Modularen
Sicherheitssystem
Anwendung
Überwachung mehrerer Not-Halt-Befehlsgeräte über AS-i mit einem Modularen
Sicherheitssystem 3RK3.
Aufbau

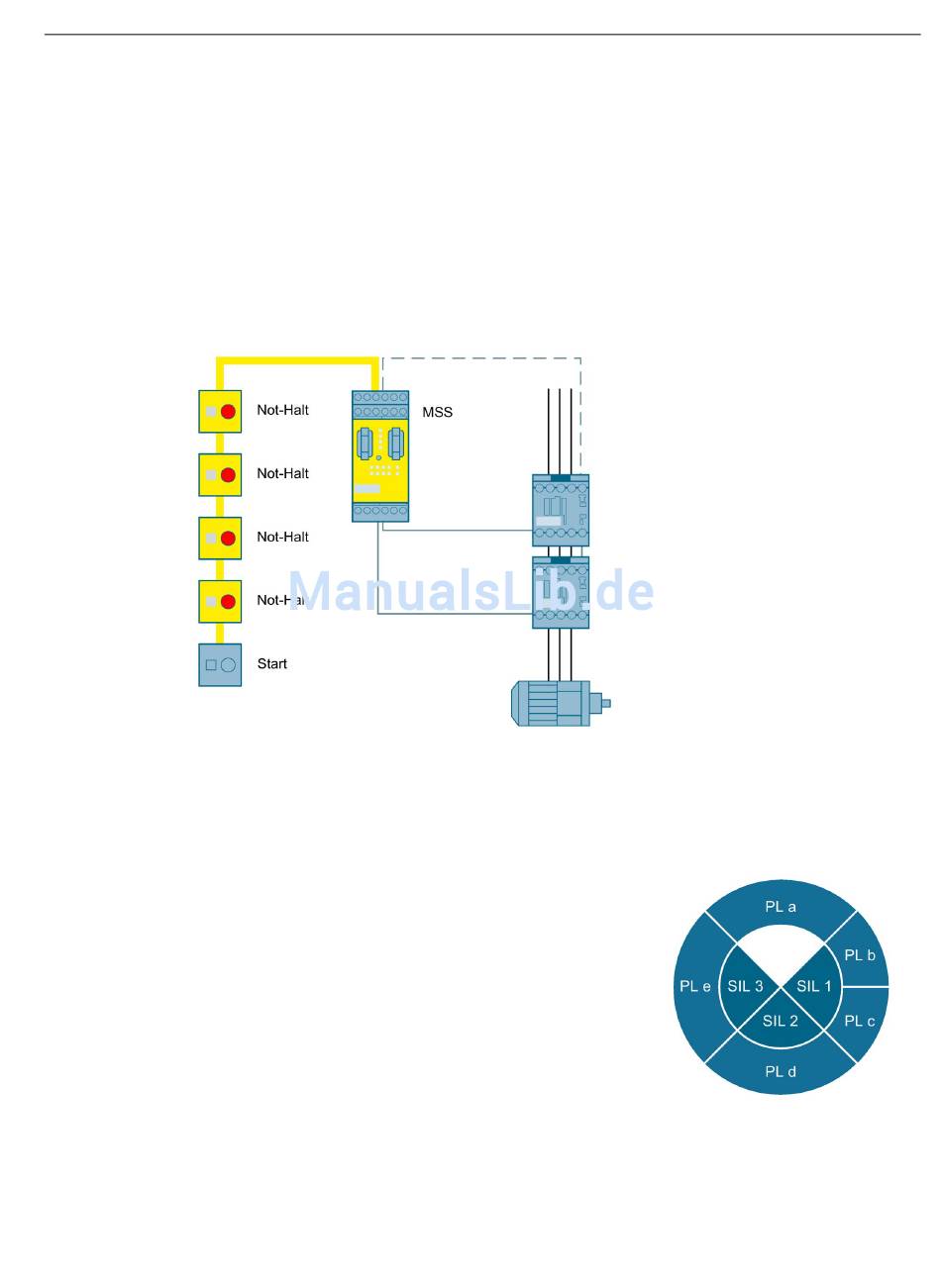

Bild 3-9
Funktionsweise
Das Modulare Sicherheitssystem überwacht jedes der an
AS-i angeschlossenen zweikanaligen Not-Halt-
Befehlsgeräte. Bei Betätigung eines der Not-Halt-
Befehlsgeräte öffnet das Modulare Sicherheitssystem die
Freigabekreise und schaltet die Leistungsschütze sicher-
heitsgerichtet ab. Ist das Not-Halt-Befehlsgerät entriegelt
und der Rückführkreis geschlossen, kann durch den
Starttaster wieder eingeschaltet werden.
