3.2.6 Not-Halt-Abschaltung bis SIL 3 bzw. PL e mit einem Modularen
Sicherheitssystem
Anwendung
Zweikanalige Not-Halt-Abschaltung eines Motors durch ein parametrierbares Modulares
Sicherheitssystem 3RK3 und Leistungsschütze.
Aufbau

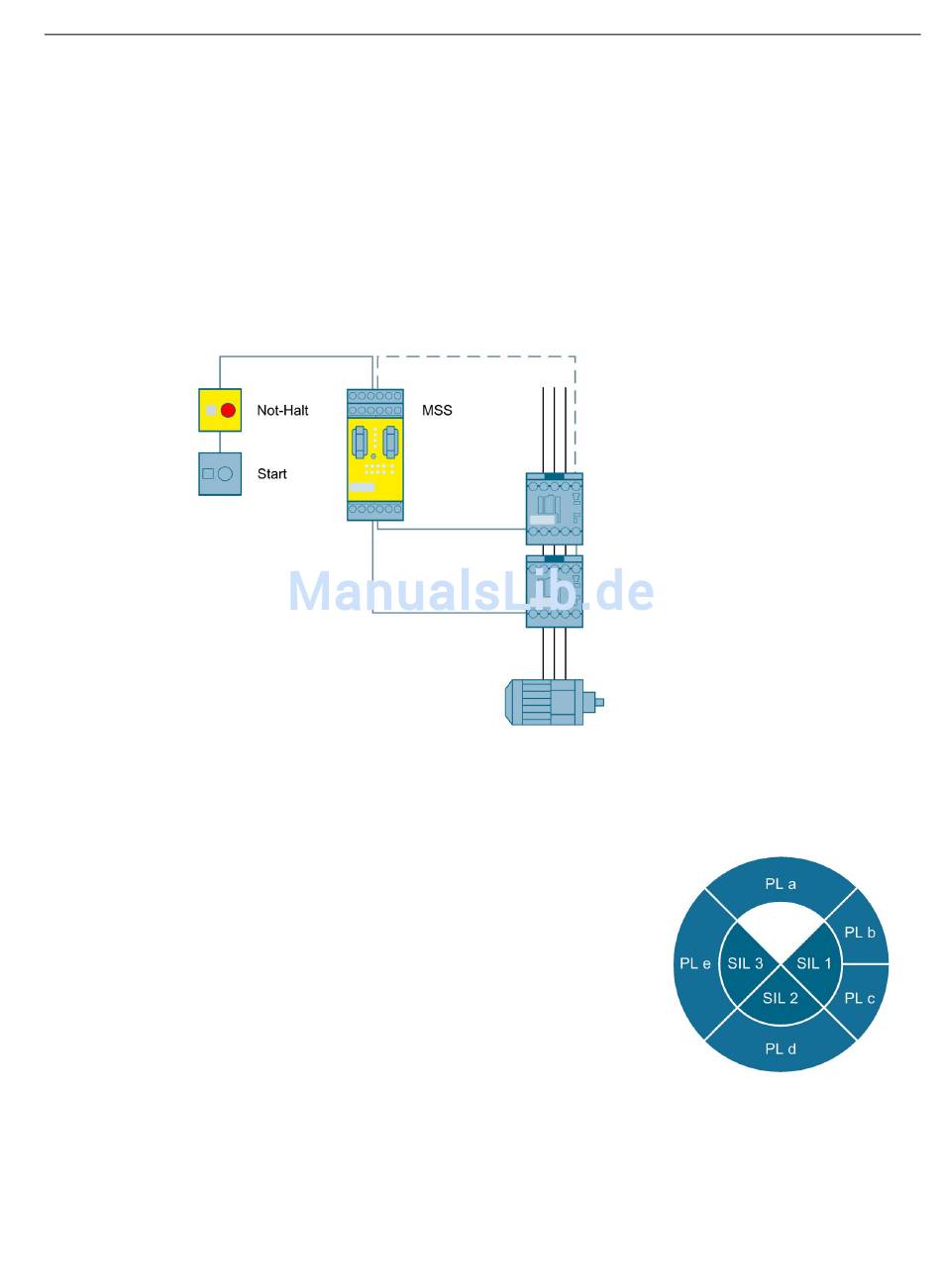

Bild 3-6
Funktionsweise
Das Modulare Sicherheitssystem überwacht das Not-
Halt-Befehlsgerät zweikanalig. Bei Betätigung des Not-
Halt-Befehlsgeräts öffnet das Modulare Sicherheitssys-
tem die Freigabekreise und schaltet die Leistungsschütze
sicherheitsgerichtet ab. Ist das Not-Halt-Befehlsgerät
entriegelt und der Rückführkreis geschlossen, kann
durch den Starttaster wieder eingeschaltet werden.
