Aktorbeschaltung bis zu PL e nach ISO 13849-1 bzw. SIL CL 3 nach IEC 62061

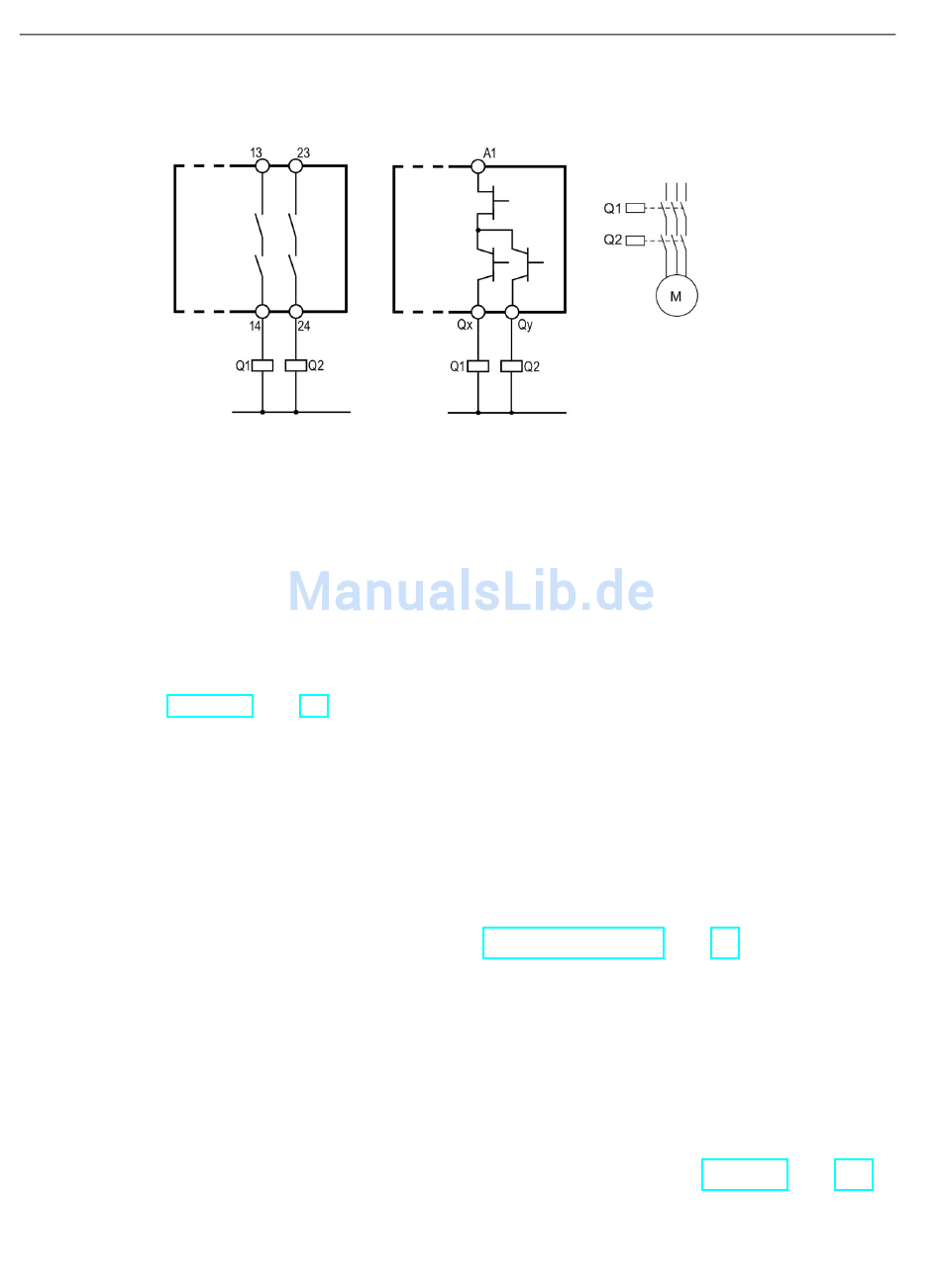

Bild 2-3
2.2.13

Reihenschaltung von Sensoren

Reihenschaltung von Not-Halt-Befehlsgeräten
Eine Reihenschaltung von Not-Halt-Befehlsgeräten ist bis zum höchsten Sicherheitslevel
SILCL 3 nach IEC 62061, SIL 3 nach IEC 61508 und PL e nach ISO 13849-1 möglich, da
angenommen wird, dass immer nur ein Not-Halt betätigt wird. Somit ist gewährleistet, dass
Fehler / Defekte aufgedeckt werden können. Siehe Kapitel "Stillsetzen im Notfall" -
Einleitung (Seite 23).
Reihenschaltung von Positionsschaltern
Grundsätzlich ist es möglich, Positionsschalter in Reihe zu verschalten, wenn
ausgeschlossen werden kann, dass mehrere Schutztüren regelmäßig gleichzeitig geöffnet
werden (da sonst keine Fehleraufdeckung erfolgen kann)
Für Sicherheitslevel gemäß SILCL 3 nach IEC 62061, SIL 3 nach IEC 61508 und PL e nach
ISO 13849-1 dürfen sie jedoch nie in Reihe geschaltet werden, da immer jeder gefährliche
Fehler aufgedeckt werden muss (unabhängig vom Bedienpersonal).
Siehe Kapitel "Schutztürüberwachung" - Begriffe aus der Norm (Seite 42).
Reihenschaltung eines Not-Halt-Befehlsgerätes und einer Schutztürüberwachung
Grundsätzlich ist es möglich, ein Not-Halt-Befehlsgerät und Positionsschalter in Reihe zu
verschalten, wenn ausgeschlossen werden kann, dass beide regelmäßig gleichzeitig
geöffnet/betätigt werden (da sonst keine Fehleraufdeckung erfolgen kann).
Für Sicherheitslevel gemäß SILCL 3 nach IEC 62061, SIL 3 nach IEC 61508 und PL e nach
ISO 13849-1 dürfen sie jedoch nie in Reihe geschaltet werden, da immer jeder gefährliche
Fehler aufgedeckt werden muss (unabhängig vom Bedienpersonal).
Siehe Kapitel "Typische Kombinationen von Sicherheitsfunktionen" - Einleitung (Seite 112).
