Siemens SIRIUS Applikationsanleitung Seite 99

Funktionsweise
Der sichere Stillstandswächter 3TK2810-0 misst eine
durch Restmagnetisierung induzierte Spannung des aus-
laufenden Motors an drei Klemmen der Ständerwicklung.
Geht die Induktionsspannung gegen 0, bedeutet dies für
das Gerät Motorstillstand und die Ausgangsrelais werden
aktiviert.
Das Modulare Sicherheitssystem überwacht dieses Sig-
nal vom Stillstandswächter sowie die beiden Sicherheits-
schalter.
Wird Motorstillstand erkannt und der Taster zum Entrie-
geln betätigt, wird die Zuhaltung entriegelt und die
Schutztür kann geöffnet werden. Gleichzeitig werden die
Schütze sicherheitsgerichtet abgeschaltet und somit ein
unerwarteter Wiederanlauf des Motors verhindert.
Ist die Tür verriegelt und der Rückführkreis geschlossen,
kann durch den Starttaster wieder eingeschaltet werden.
Der Not-Halt stellt eine zusätzliche Sicherheitsfunktion
dar, die hier nicht weiter betrachtet wird.

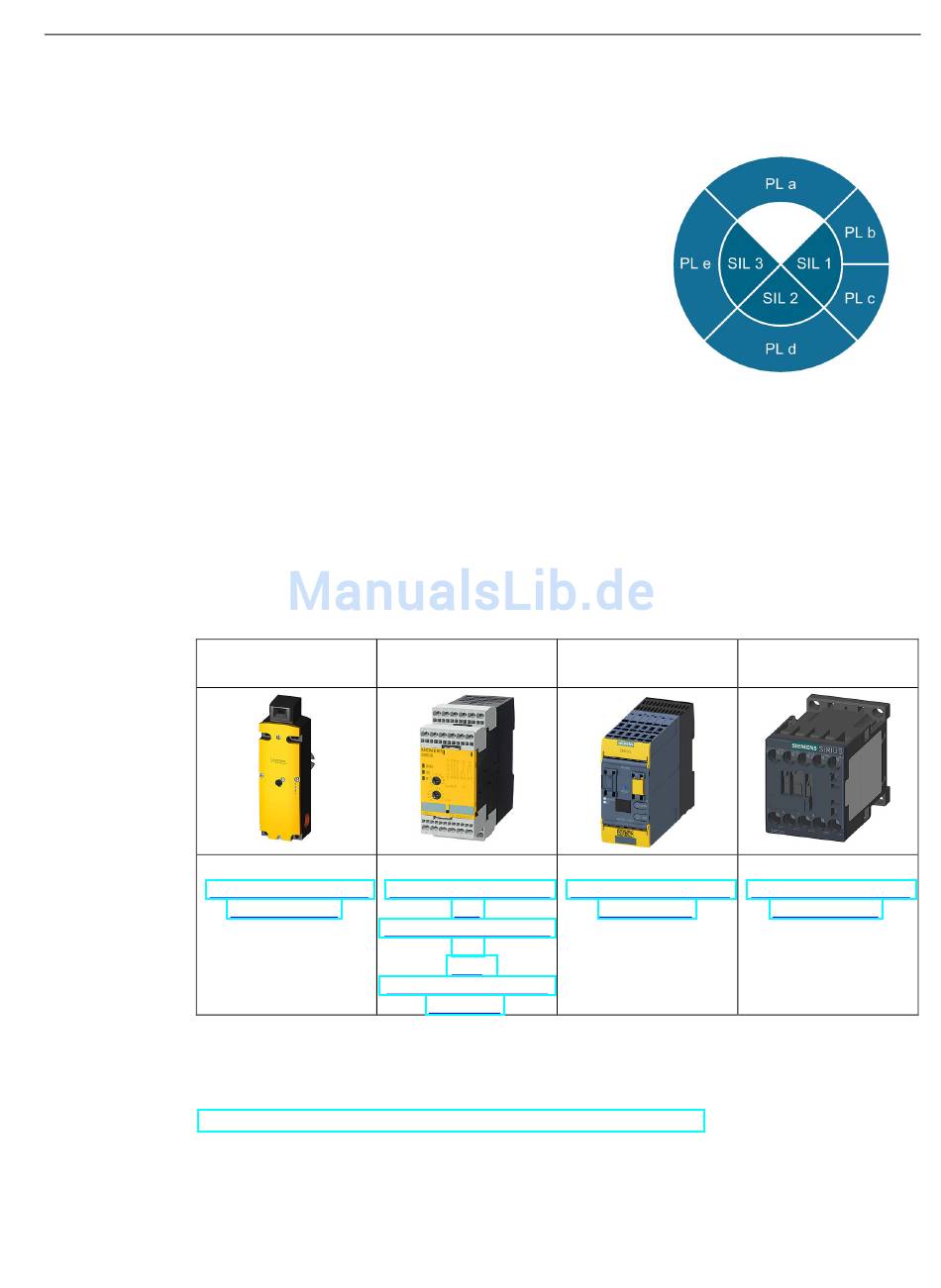

Sicherheitsgerichtete Komponenten
Sicherheitsschalter
(http://www.siemens.de
Siehe auch
Schaltplan, 3SK2-Projekt und SET-Berechnung
(http://support.automation.siemens.com/WW/view/de/109479278)
Safety Integrated Application Manual
Applikationshandbuch, 10/2015, A5E03752040010A/RS-AC/004
Stillstandswächter
mit Zuhaltung
2x 3SE5
(http://www.automation.
/sirius-erfassen)
mens.com/mcms/indust
trols/de/sicherheitstech
3.5 Sichere Drehzahl- und Stillstandsüberwachung
Sicherheitsschaltgerät
3TK2810-0
(http://www.siemens.de
sie- /safety-relays)
rial-
con-
nik/3TK28)
Applikationsbeispiele
Schütz
3SK2 2x 3RT20
(http://www.siemens.de
/sirius-schalten)
99
