3.2.5 Not-Halt-Abschaltung bis SIL 3 bzw. PL e mit einem Sicherheitsschaltgerät
3SK2
Anwendung
Zweikanalige Not-Halt-Abschaltung eines Motors durch ein Sicherheitsschaltgerät 3SK1 und
Leistungsschütze.

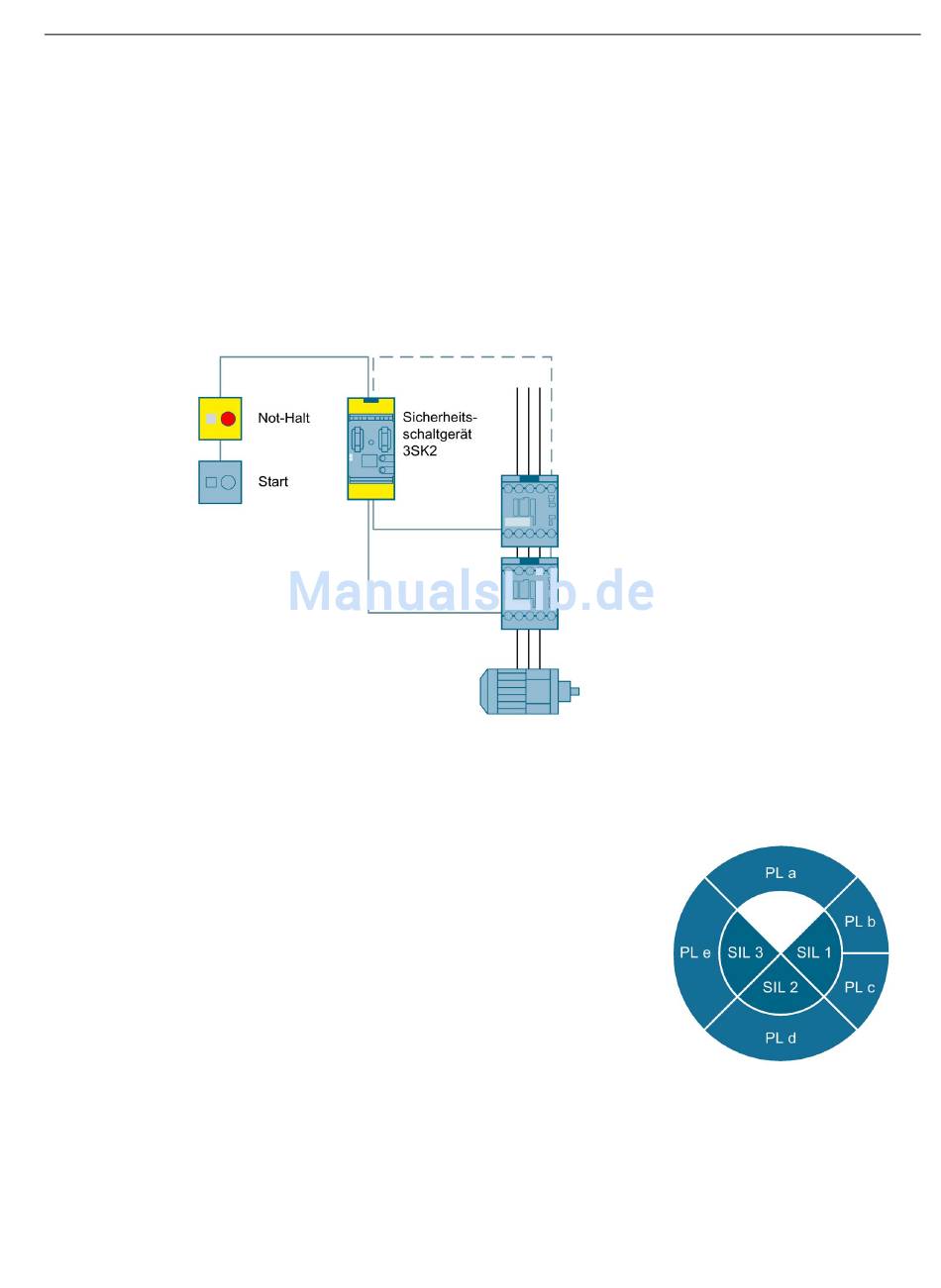

Aufbau
Bild 3-5
Funktionsweise
Das Sicherheitsschaltgerät überwacht das Not-Halt-
Befehlsgerät zweikanalig. Bei Betätigung des Not-Halt-
Befehlsgeräts öffnet das Sicherheitsschaltgerät die Frei-
gabekreise und schaltet die Leistungsschütze sicher-
heitsgerichtet ab. Ist das Not-Halt-Befehlsgerät entriegelt
und der Rückführkreis geschlossen, kann durch den
Starttaster wieder eingeschaltet werden.
Safety Integrated Application Manual
Applikationshandbuch, 10/2015, A5E03752040010A/RS-AC/004
Not-Halt-Abschaltung bis SIL 3 bzw. PL e mit einem Sicherheitsschaltgerät 3SK2
Applikationsbeispiele
3.2 Stillsetzen im Notfall
31
