Applikationsbeispiele

3.1 Einführung
Befinden sich Menschen in der Nähe von Maschinen (z. B. in der Fertigungstechnik),
müssen diese durch technische Einrichtungen angemessen geschützt werden. Daraus
resultiert eine Vielzahl an Sicherheitsfunktionen, die genau diesem Zweck dienen sollen. Die
Umsetzung einiger der wesentlichsten Sicherheitsfunktionen wird in den nachfolgenden
Kapiteln an Hand leicht verständlicher Applikationsbeispiele gezeigt. Die Beispiele sind
aufgeteilt nach der Art der zur realisierenden Sicherheitsfunktion:
● Stillsetzen im Notfall
● Schutztürüberwachung
● Überwachung offener Gefahrenbereiche
● Drehzahl/Stillstandsüberwachung
● Sicheres Bedienen
● Typische Kombinationen von Sicherheitsfunktionen
Handhabung der Applikationsbeispiele
Die Handhabung der Applikationsbeispiele ist durch ihren einheitlichen Aufbau sehr einfach.
Zu Beginn jedes Beispiels wird die Anwendung kurz beschrieben. Es folgt der Aufbau der
Sicherheitsfunktion an Hand einfacher Übersichtsbilder.
Sensorsignale sowie die Ansteuerung der Aktorik sind durch blaue Linien angedeutet,
während der Rückführkreis zur Überwachung der Aktorik durch eine gestrichelte Linie
dargestellt wird.

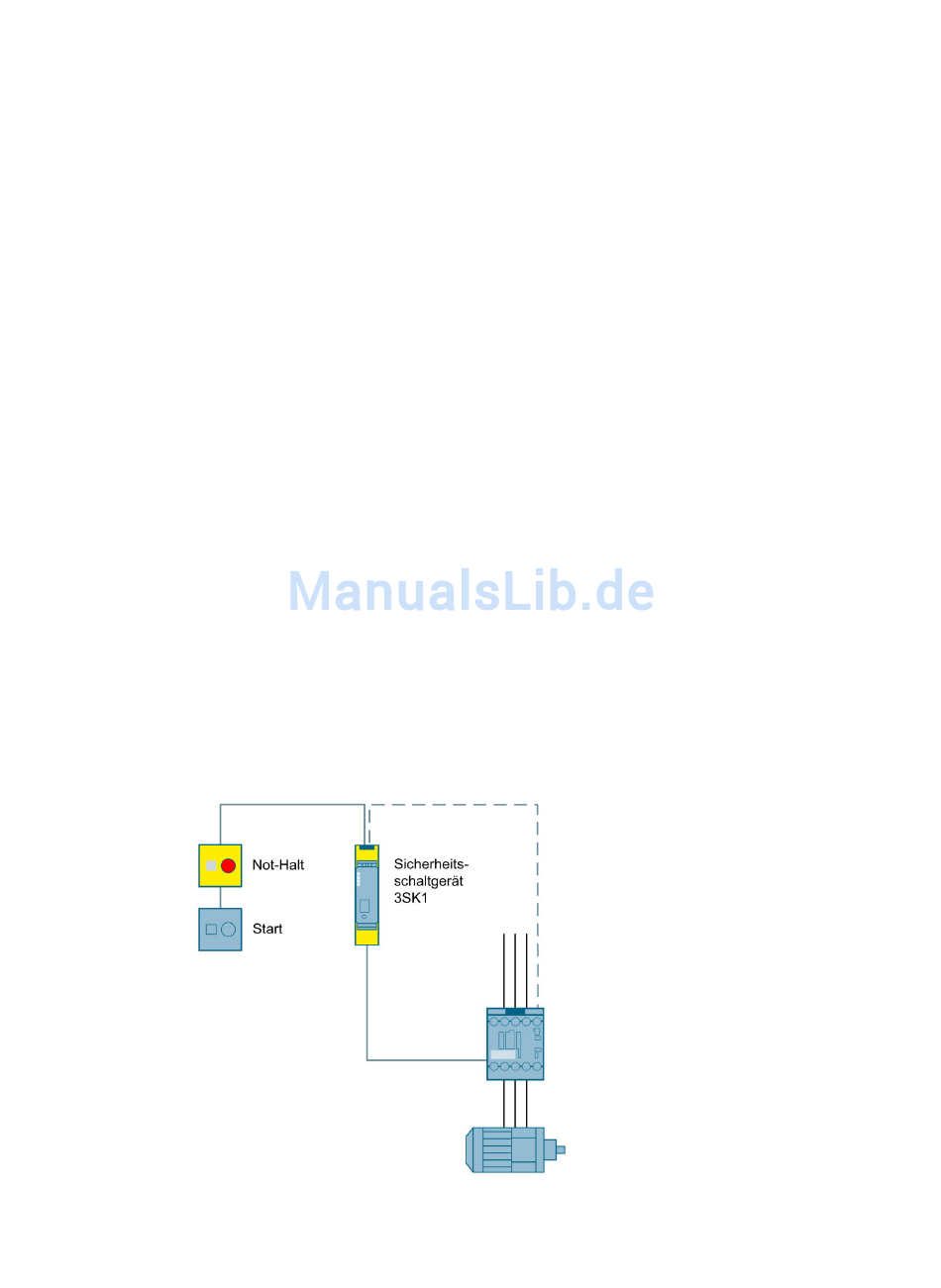

Bild 3-1
Safety Integrated Application Manual
Applikationshandbuch, 10/2015, A5E03752040010A/RS-AC/004
Beispieldarstellung: Aufbau einer Sicherheitsfunktion
