5.4 Entwurf und Realisierung der sicherheitsbezogenen Teile einer Steuerung nach ISO 13849-1

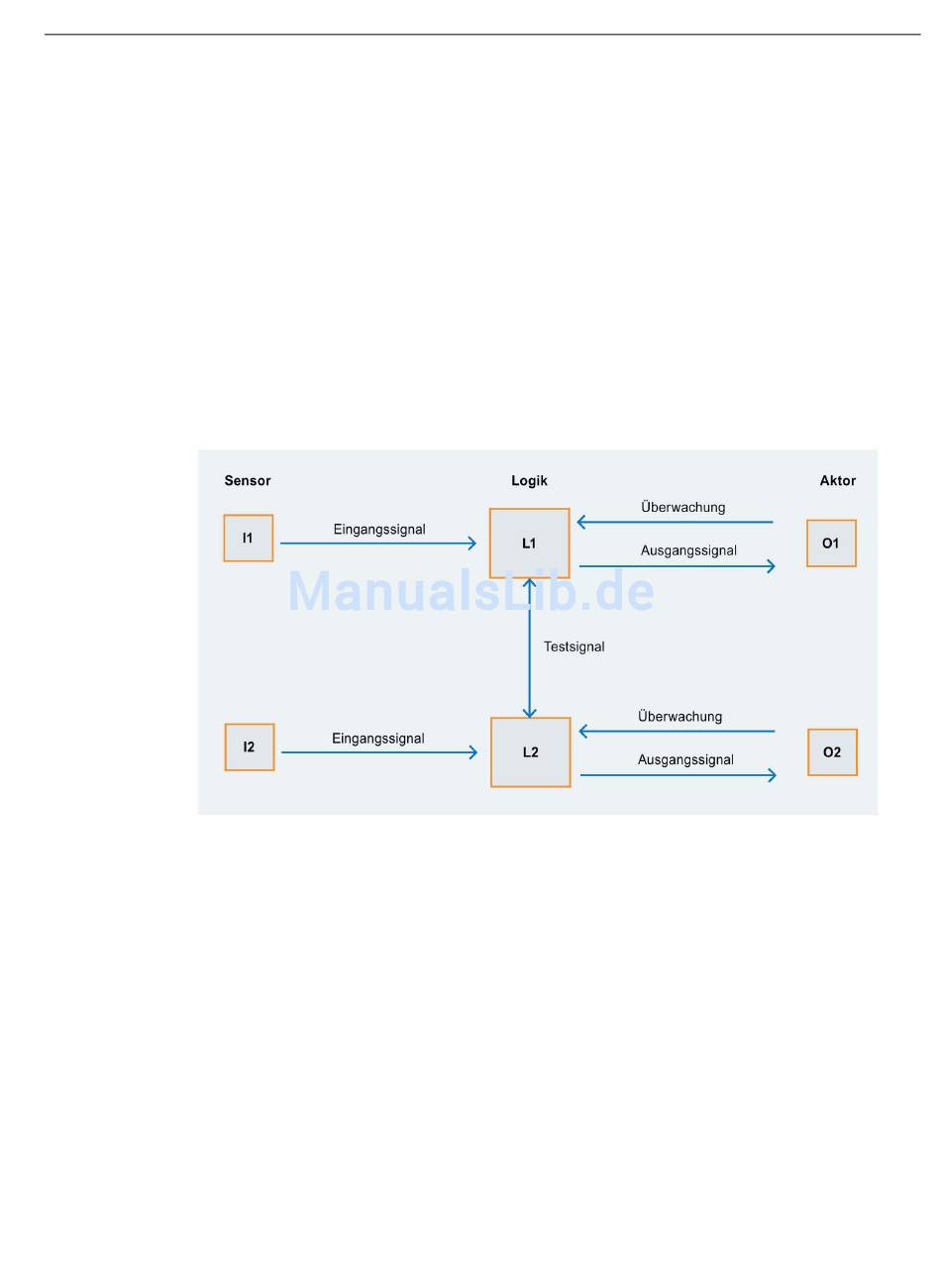

Beispiel einer vorgesehenen Architektur Kategorie 4:
● I1 und I2: Sensor 1 und 2 (z. B. zwei Positionsschalter mit zwangsöffnenden Kontakten)
● L1 und L2: Logikeinheit 1 und 2 (ein Sicherheitsschaltgerät z. B. beinhaltet bereits diese
beiden Einheiten)
● O1 und O2: Aktor 1 und 2 (z. B. zwei Schütze)
Die strukturellen Eigenschaften sind:
● Redundanter Aufbau
● Überwachung der Sensoren (Diskrepanzüberwachung)
● Überwachung der Freigabekreise (Überwachung, vergleichbar mit den Rückführkreisen)
● Hoher Diagnosedeckungsgrad in allen Teilsystemen
Bild 5-15
Bewertung der Sicherheitsfunktionen
Jede vorgesehene Sicherheitsfunktion, deren Umsetzung sowie Bewertung muss
entsprechend den Vorgaben der Norm dokumentiert werden.
Bei der Bewertung von Sicherheitsfunktionen an Maschinen und Anlagen bietet Ihnen die
schnelle und einfache Handhabung des SIEMENS Safety Evaluation Tool wertvolle
Unterstützung.
Das TÜV-geprüfte Online-Tool führt den Anwender schrittweise von der Festlegung der
Struktur des Sicherheitssystems, über die Auswahl der Komponenten zur Ermittlung der
erreichten Sicherheitsintegrität gemäß ISO 13849-1 und IEC 62061.
Hierbei unterstützen Sie auch die integrierten umfangreichen Bibliotheken. Als Ergebnis
erhält der Benutzer einen normenkonformen Report, der als Sicherheitsnachweis in die
Dokumentation integriert werden kann.
Safety Integrated Application Manual
Applikationshandbuch, 10/2015, A5E03752040010A/RS-AC/004
Spezifikation und Design sicherheitsrelevanter Steuerungen für Maschinen
Vorgesehene Architektur für Kategorie 4
