Siemens SIRIUS Applikationsanleitung Seite 51

Funktionsweise
Über den Kontakt des Sicherheitsschalters wird die Stel-
lung einer Schutztür überwacht. Beim Öffnen der über-
wachten Tür löst das Sicherheitsschaltgerät aus und
öffnet die Freigabekreise, wodurch das Leistungsschütz
sicherheitsgerichtet abgeschaltet wird. Ist die Tür ge-
schlossen und der Rückführkreis geschlossen, kann
durch den Starttaster wieder eingeschaltet werden.

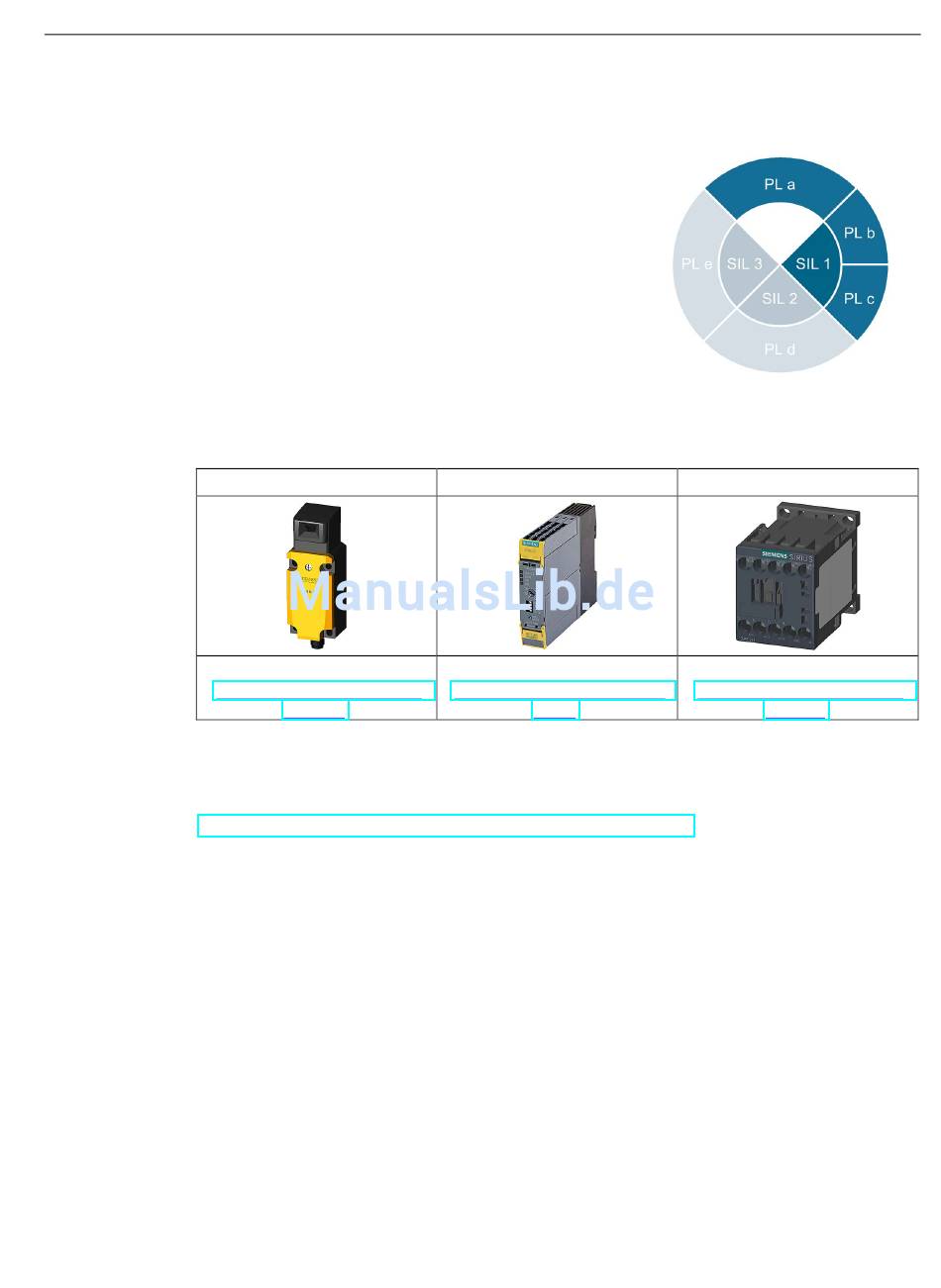

Sicherheitsgerichtete Komponenten
(http://www.siemens.de/sirius-
Siehe auch
Schaltplan und SET-Berechnung
(http://support.automation.siemens.com/WW/view/de/73135973)
Safety Integrated Application Manual
Applikationshandbuch, 10/2015, A5E03752040010A/RS-AC/004
Sicherheitsschalter
3SE5
erfassen)
Sicherheitsschaltgerät
3SK1
(http://www.siemens.de/safety-
relays)
Applikationsbeispiele
3.3 Schutztürüberwachung
Schütz
3RT20
(http://www.siemens.de/sirius-
schalten)
51
