Not-Halt- Und Schutztürüberwachung Bis Sil 3 Bzw. Pl E Mit Einem Sicherheitsschaltgerät 3Sk2 - Siemens SIRIUS Applikationsanleitung

Applikationsbeispiele
3.7 Typische Kombinationen mehrerer Sicherheitsfunktionen
3.7.3 Not-Halt- und Schutztürüberwachung bis SIL 3 bzw. PL e mit einem
Sicherheitsschaltgerät 3SK2
Anwendung
Zur Abgrenzung von Gefahrenbereichen werden häufig Schutztüren eingesetzt. Diese
werden auf ihre Stellung überwacht und gegebenenfalls der Bereich, von dem die Gefahr
ausgeht, abgeschaltet. Zusätzlich wird zum Abschalten der Maschine im Notfall ein Not-Halt-
Befehlsgerät überwacht.
Aufbau

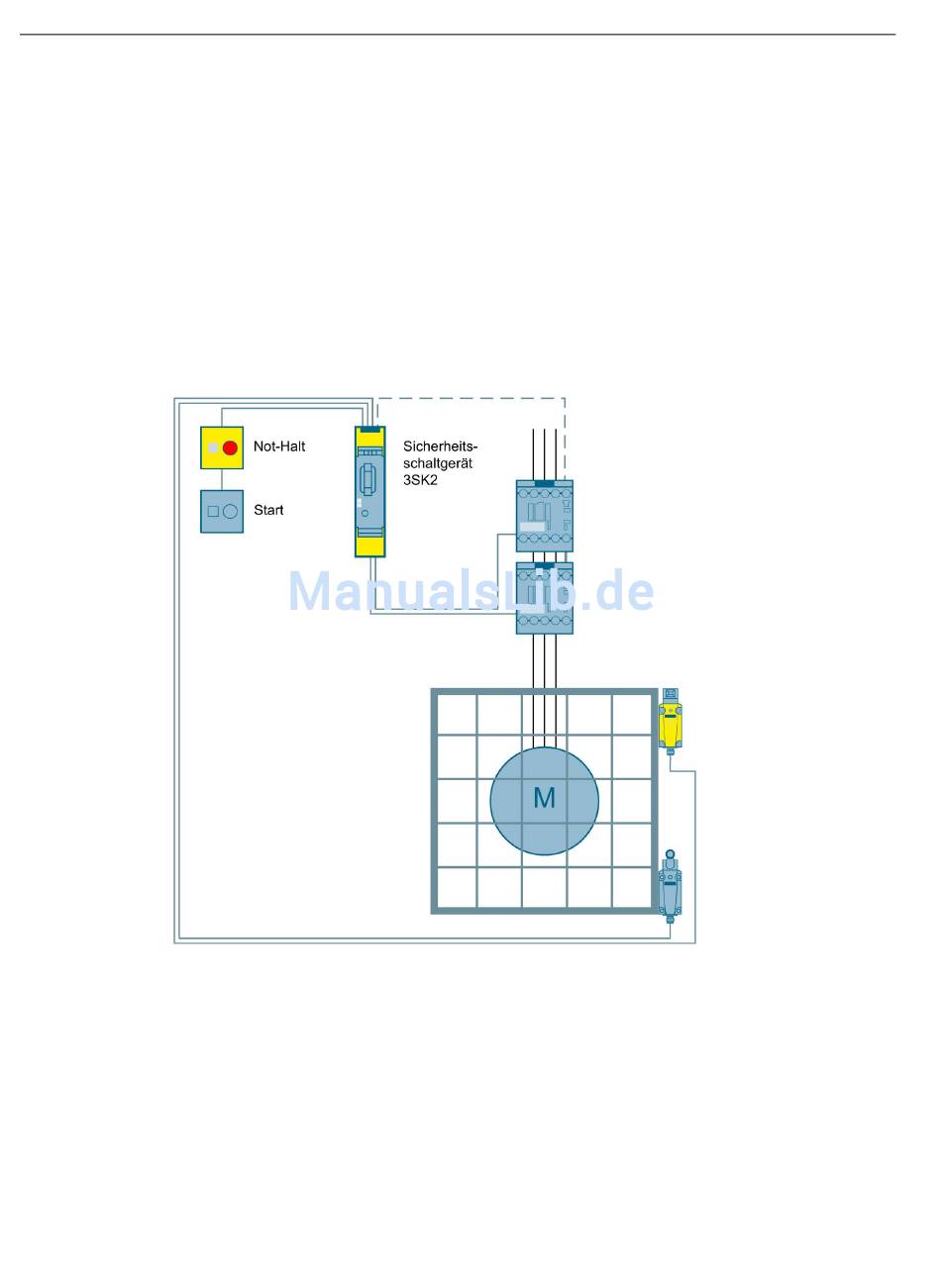

Bild 3-40
116
Not-Halt- und Schutztürüberwachung bis SIL 3 bzw. PL e mit einem
Sicherheitsschaltgerät 3SK2
Safety Integrated Application Manual
Applikationshandbuch, 10/2015, A5E03752040010A/RS-AC/004
