3.3 Schutztürüberwachung
3.3.14 Schutztürüberwachung mit Zuhaltung bis SIL 2 bzw. PL d mit einem
Sicherheitsschaltgerät 3SK2
Anwendung
Zur Abgrenzung von Gefahrenbereichen werden häufig Schutztüren eingesetzt. Diese
werden auf ihre Stellung überwacht und gegebenenfalls der Bereich, von dem die Gefahr
ausgeht, abgeschaltet. Geht von der Maschine auch nach Abschaltung für eine gewisse Zeit
noch eine Gefahr aus, kann der Zugang durch eine Zuhaltung solange verhindert werden.
Aufbau

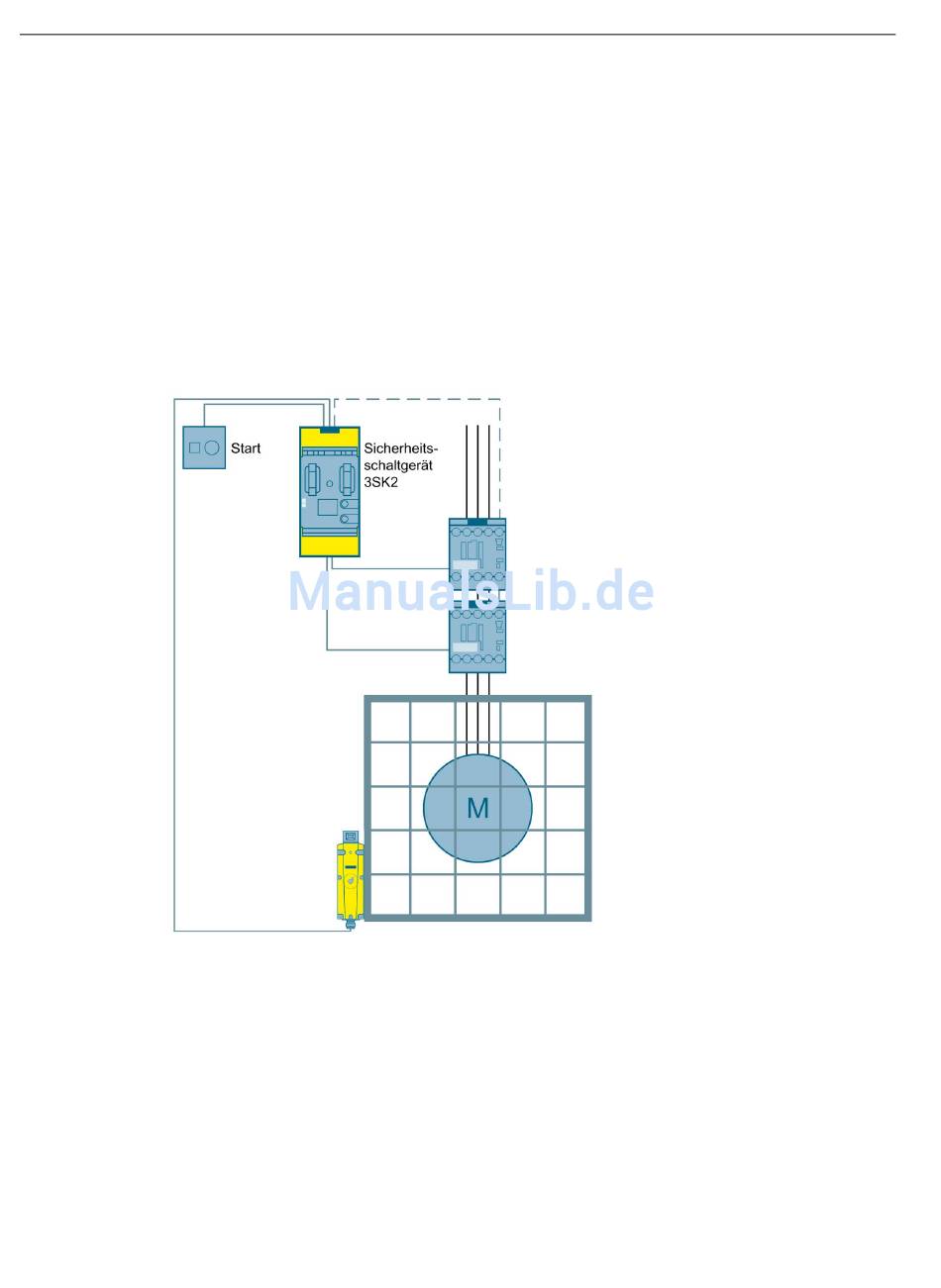

Bild 3-21
72
Schutztürüberwachung mit Zuhaltung bis SIL 2 bzw. PL d mit einem
Sicherheitsschaltgerät 3SK2
