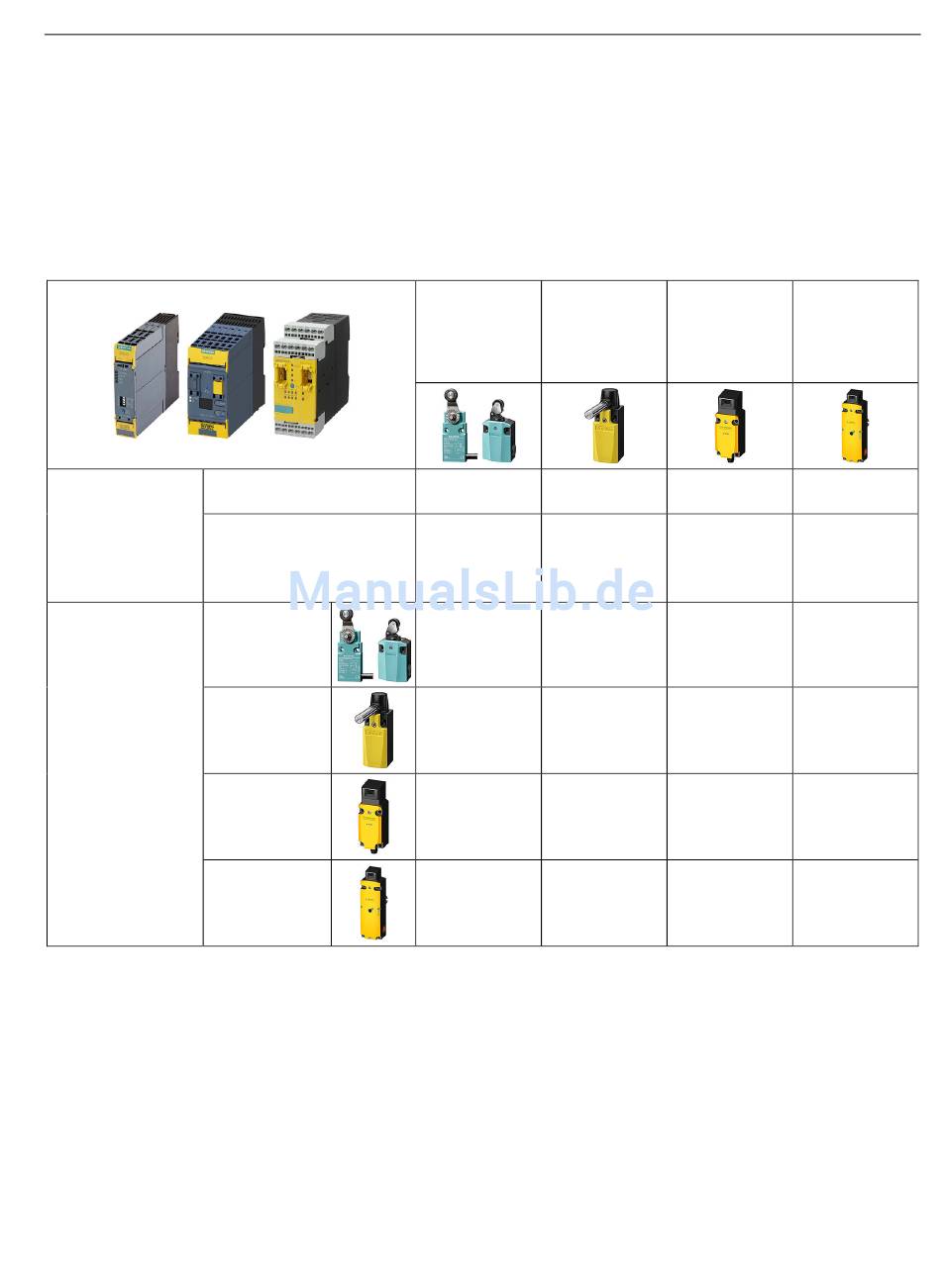

Mögliche Kombination zur Positionserfassung und erreichbare Sicherheitslevel
Die Applikationsbeispiele in diesem Kapitel können nur einen Bruchteil der möglichen
Kombination von Erfassungsgeräten zur Positionserfassung abdecken. Die nachfolgenden
Tabellen zeigen auf einfache Art und Weise, welches Sicherheitslevel durch welche Art der
Positionserfassung maximal erreichbar ist.
Tabelle 3- 1 Sichere Positionsüberwachung mit mechanischen Schaltern
Auswertegeräte
Erreichbarer Si- Überwachung eines Öffner-
cherheitslevel mit kontakts
EINEM Positions-
Überwachung von 2 Öffner-
schalter
kontakten oder
1 Öffner- + 1 Schließer-
Kontakt
Erreichbarer Si- Positionsschal-
cherheitslevel mit ter
ZWEI Positions-
schaltern
Sicherheits-
schalter Schar-
nierschalter
Sicherheits-
schalter mit
getrenntem
Betätiger
Sicherheits-
schalter mit
optionaler Zu-
haltungsfunktion
Beispiel 1:
Durch die Kombination zweier mechanischer Sicherheitsschalter (mit getrenntem Betätiger)
kann ein Sicherheitslevel von bis zu PL e bzw. SIL 3 erreicht werden.
Safety Integrated Application Manual
Applikationshandbuch, 10/2015, A5E03752040010A/RS-AC/004
Positionsschal- Sicherheits-
ter schalter Schar-
nierschalter
SIL 1 / PL c SIL 1 / PL c
SIL 1 / PL c SIL 2 / PL d
SIL 3 / PL e SIL 3 / PL e
SIL 3 / PL e SIL 3 / PL e
SIL 3 / PL e SIL 3 / PL e
SIL 3 / PL e SIL 3 / PL e
Applikationsbeispiele
3.3 Schutztürüberwachung
Sicherheits- Sicherheits-
schalter mit schalter mit
getrenntem optionaler Zu-
Betätiger haltungsfunkti-
on
SIL 1 / PL c SIL 1 / PL c
SIL 2 / PL d SIL 2 / PL d
SIL 3 / PL e SIL 3 / PL e
SIL 3 / PL e SIL 3 / PL e
SIL 3 / PL e SIL 3 / PL e
SIL 3 / PL e SIL 3 / PL e
