3.2.8 Not-Halt-Abschaltung bis SIL 3 bzw. PL e mit fehlersicheren Motorstartern und
einem Modularen Sicherheitssystem
Anwendung
Um eine Maschine auch im Notfall sicher abschalten zu können, wird ein Not-Halt-
Befehlsgerät angebracht und durch ein Modulares Sicherheitssystem überwacht. Das
sichere Abschalten erfolgt über fehlersichere Motorstarter.
Aufbau

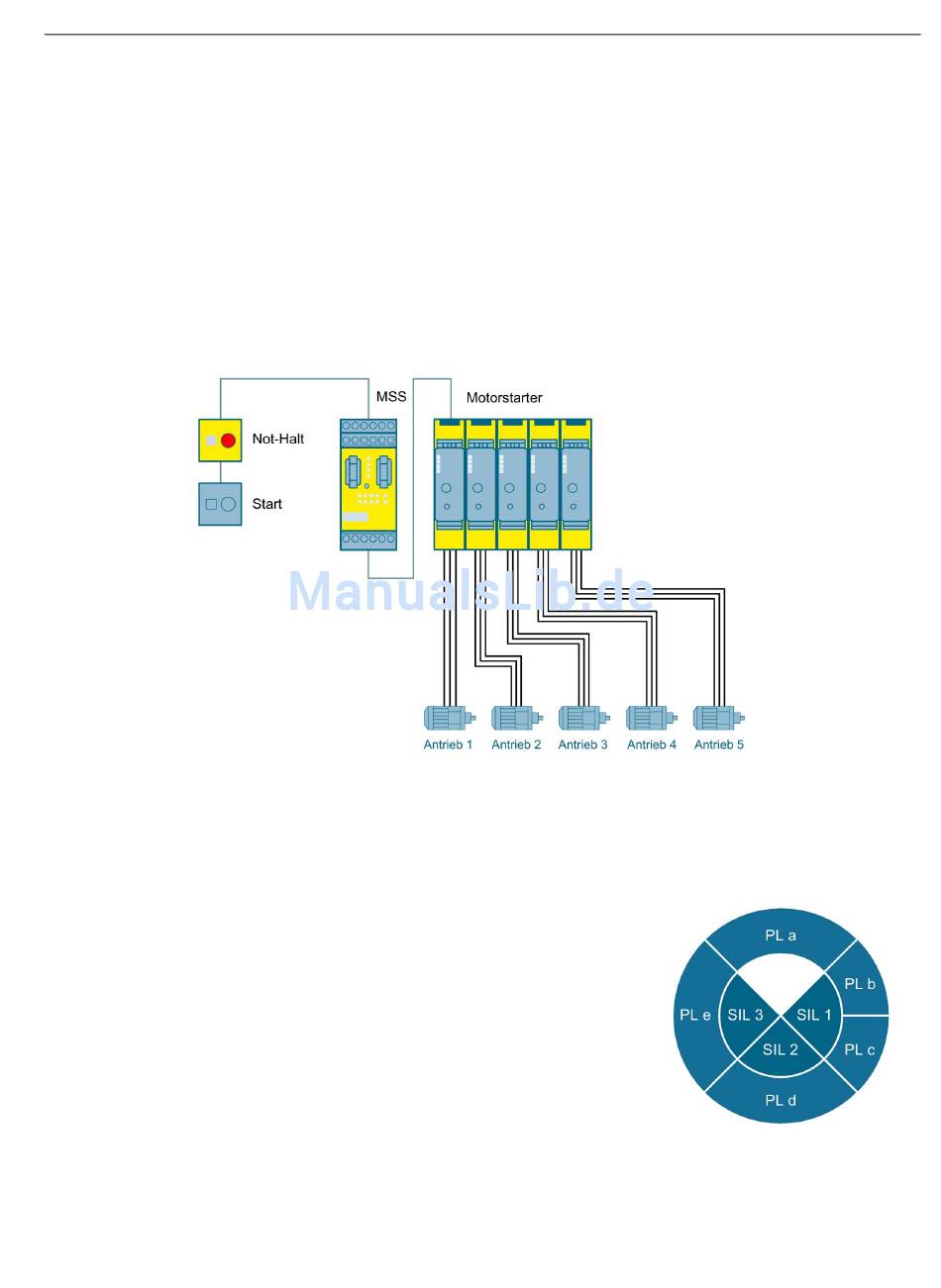

Bild 3-8
Funktionsweise
Das Modulare Sicherheitssystem überwacht das Not-
Halt-Befehlsgerät. Bei Betätigung des Not-Halt-
Befehlsgerätes schaltet das Modulare Sicherheitssystem
die fehlersicheren Motorstarter ab. Die Motorstarter
schalten daraufhin die Last sicher ab. Ist das Not-Halt-
Befehlsgerät entriegelt, kann durch den Starttaster wie-
der eingeschaltet werden.
Safety Integrated Application Manual
Applikationshandbuch, 10/2015, A5E03752040010A/RS-AC/004
Not-Halt-Abschaltung bis SIL 3 bzw. PL e mit fehlersicheren Motorstartern und einem
Modularen Sicherheitssystem
Applikationsbeispiele
3.2 Stillsetzen im Notfall
