Platinensteuerung - Liftket Star One Betriebsanleitung

Wartung
Wartungsarbeiten > Steuerung

6.3.13.4 Platinensteuerung

8
7
6
5
4
3
2
1

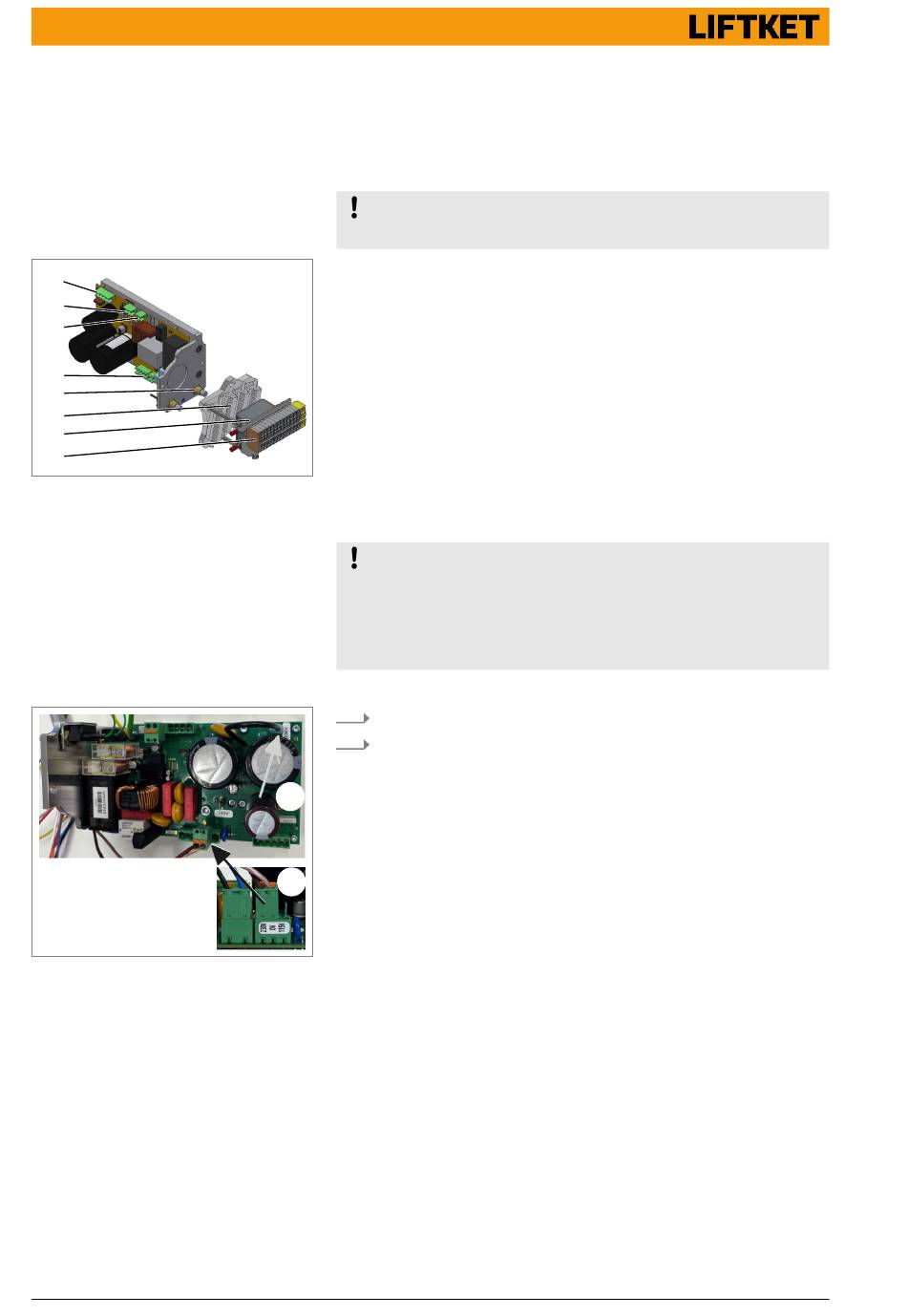

Abb. 72: Platinensteuerung
Platinensteuerung austauschen
Netzspannung 230 V
Abb. 73: Platinensteuerung 230 V
74
Die Steuerung ist zweiteilig und unter der Steuerungskappe neben dem
Hubmotor und unter der Bremsenkappe angeordnet.
HINWEIS
Die Einzelkomponenten der Platine sind nicht austauschbar.
1 Klemmleiste Bremsenseite
2 Netzfilter
3 Widerstände
4 Elektrische Endschalter
5 Klemmleiste Steuerbefehle/Temperaturfühler
6 Klemmleiste Netzspannung
7 Klemmleiste Bremse
8 Klemmleiste Motor
HINWEIS
Beschädigung/Zerstörung der Platinensteuerung
Die Ersatzteilkomponente wird ab Werk auf 230 V voreingestellt.
Die Netzspannung 115 V muss durch Umstecken gemäß Schaltplan auf
−
der Platinensteuerung eingestellt werden.
1. Prüfen, dass das Patchkabel an dem 230 V Kontakt aufgesteckt ist.
2. Prüfen, dass der Stecker für die Bremse in der gekennzeichneten Posi-
tion eingesteckt ist.
1
2
