LIFTKET STAR ONE Betriebsanleitung Seite 59

7
6
5
4

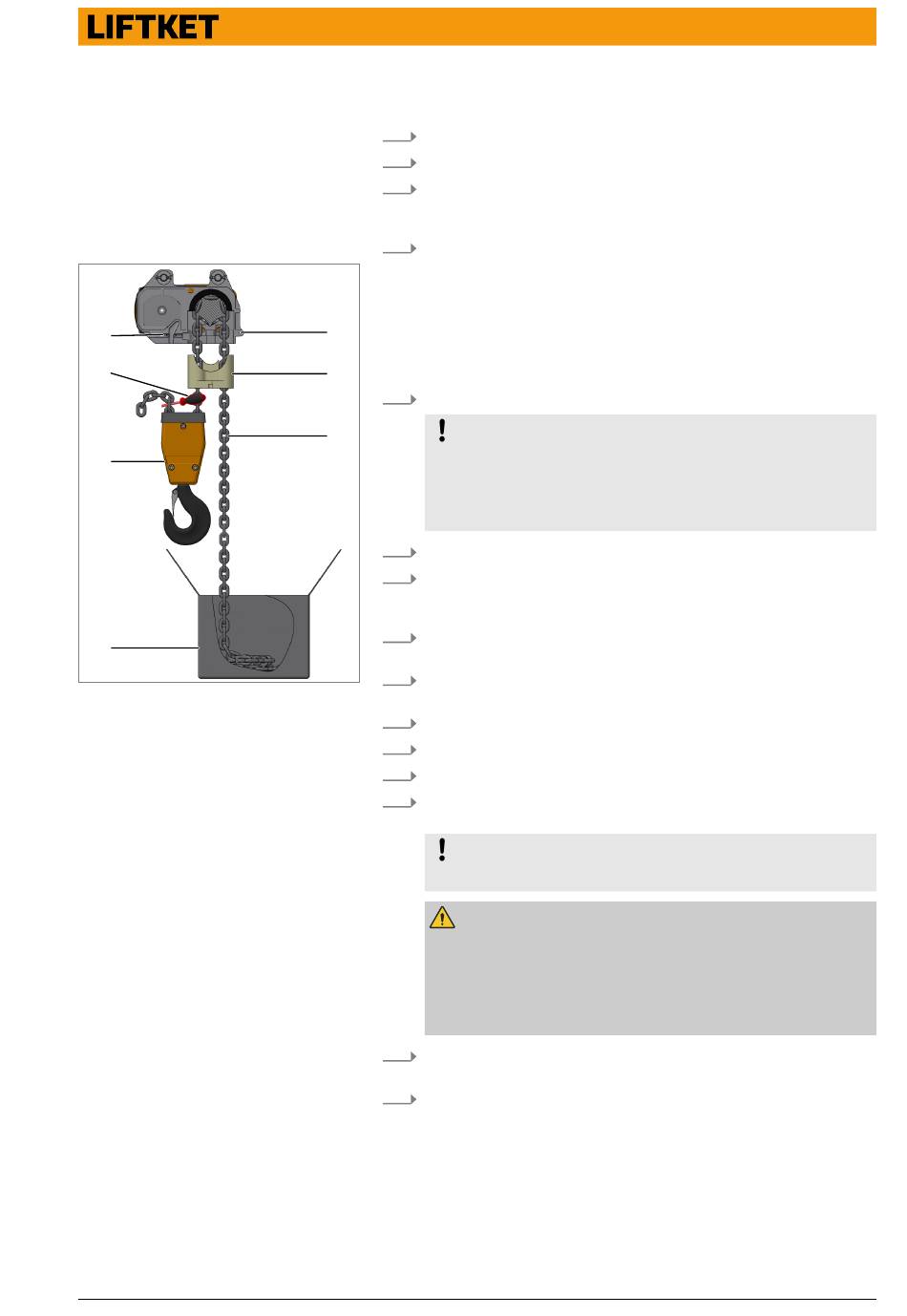

Abb. 58: Verschlissene Lastkette ablegen
2. Kettenspeicher demontieren.
3. Hubbegrenzer inklusive Gummipuffer demontieren.
4. Taster Heben drücken und Hakenflasche bis ca. 0,2 m unter Gehäuse
des Elektrokettenzuges fahren. Die verschlissene Kette in einen geeig-
neten Behälter laufen lassen.
5. Kettenführung lösen und nach unten schieben.
1 Kettenspeicherseite
2 Kettenführung
3 verschlissene Lastkette
4 Behälter
1
5 Hakenflasche
6 Sicherungselement (Schraubendreher)
7 Aufnahme für Kettenspange
2
6. Kettenspange zurück ziehen bis Kettenglied freigegeben wird.
HINWEIS
3
Absturz Hakenflasche
Sicherungselement (Schraubendreher) oberhalb der Hakenflasche
auf Seite der Kettenendbefestigung in Kettenglied stecken. Damit
wird das Auslaufen der Kette aus der Hakenflasche verhindert.
7. Kettenführung wieder im Gehäuse fixieren.
8. Hakenflasche inklusive Gummipuffer festhalten und Sicherungsele-
ment entfernen. Die Kette aus der Hakenflasche inklusive Gummipuffer
herauslaufen lassen.
9. Taster Heben drücken und verschlissene Lastkette vollständig aus dem
Elektrokettenzug in den Behälter laufen lassen.
10. Elektrokettenzug von Aufhängung demontieren und überkopf auf
fester Arbeitsfläche platzieren.
11. Kettenführung demontieren.
12. Niederhalter aus dem Gehäuse schieben.
13. Neuen Niederhalter in das Gehäuse schieben.
14. Montagekette von Hand auf die Abtriebswelle legen und mit Motor-
kraft vorsichtig einlaufen lassen.
HINWEIS
Montagekette mit flachem Kettenglied beginnend einlegen.
WARNUNG
Quetschgefahr
Quetschgefahr der Finger
− Nicht ins Gehäuse fassen.
− Schutzhandschuhe tragen.
15. Enden der Montagekette durch neue Kettenführung schieben und
neue Kettenführung montieren.
16. Elektrokettenzug wieder mit originalen Verbindungsmitteln aufhängen.
Wartung
Wartungsarbeiten > Lastkette
