Lastkette - Liftket Star One Betriebsanleitung

4.3.3

Lastkette

Voraussetzungen für Montage
Lastkette montieren
4

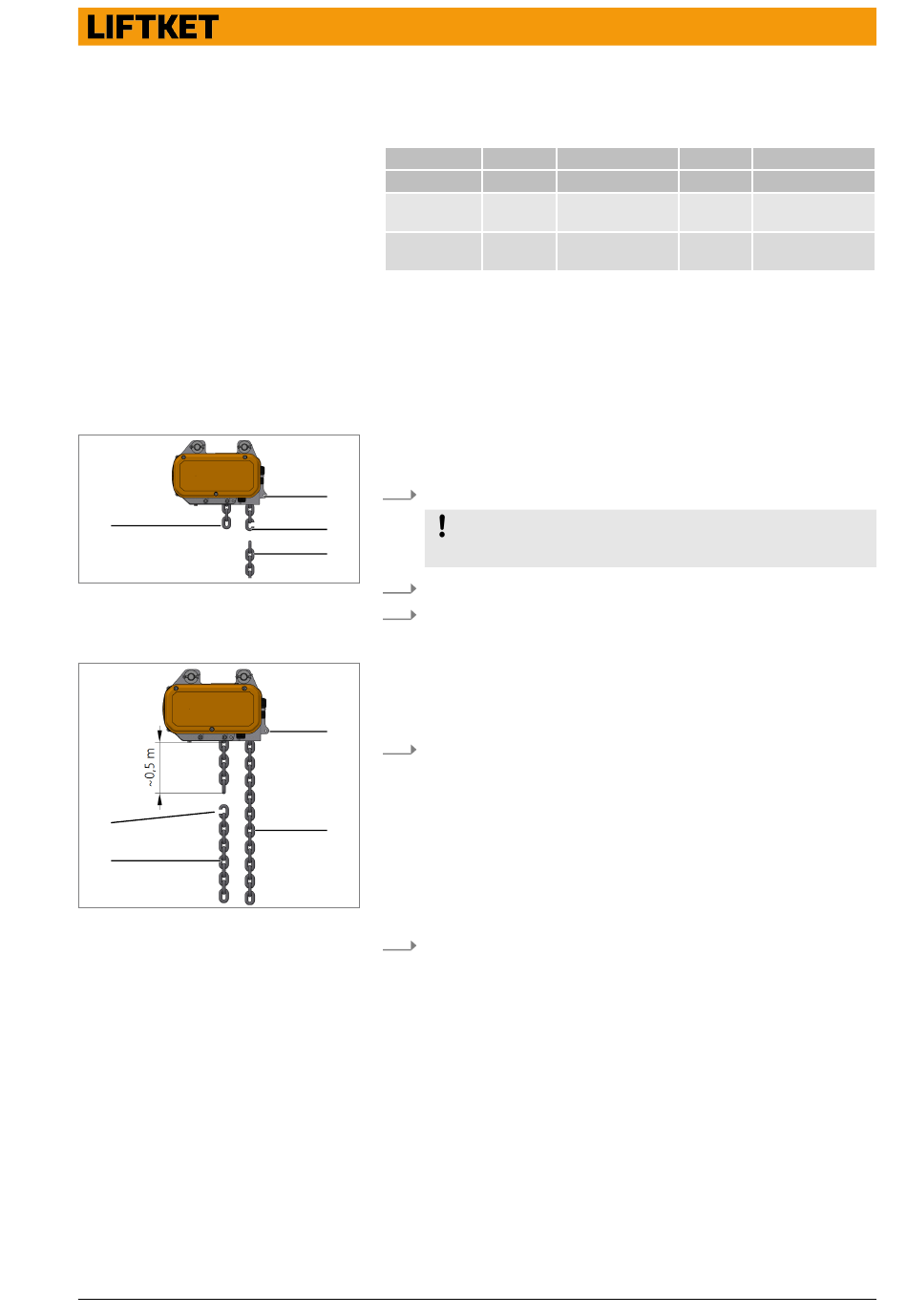

Abb. 18: Lastkette einhängen
4
3
Abb. 19: Montagekette entfernen
Ausführung 1/1
Tab. 6: Anzugsmomente der Schraubverbindungen
Kettengröße WLL
[mm] [kg]
5,2x15 1000
7,2x21 2000
Kettenzug ordnungsgemäß montiert.
■
■ Montagekette vom Hersteller aufgelegt.
■ Lastkette und Verbindungsglied bereit gelegt.
1 Kettenspeicherseite
2 Verbindungsglied
3 Lastkette
4 Montagekette
1. Verbindungsglied in Montagekette auf Kettenspeicherseite einlegen.
1
HINWEIS
2
Öffnung des Verbindungsgliedes soll nach außen gerichtet sein.
3
2. Lastkette in Verbindungsglied einhängen.
3. Taster Senken drücken.
Kette in Gehäuse einlaufen lassen bis ca. 0,5 m Kette auf der Lastseite
heraushängen.
1 Kettenspeicherseite
2 Lastkette
3 Montagekette
4 Verbindungsglied
1
4. Montagekette und Verbindungsglied entfernen.
2
5. Hakengeschirr montieren.
�� weiter mit Punkt 11
Schraubengröße Anzahl
M6×40 2/1
DIN EN ISO 4762
M8×50 2/1
DIN EN ISO 4762
Montageanleitung
Tragmittel > Lastkette
Anzugsmoment
[Nm]
10/6
20/10
25
