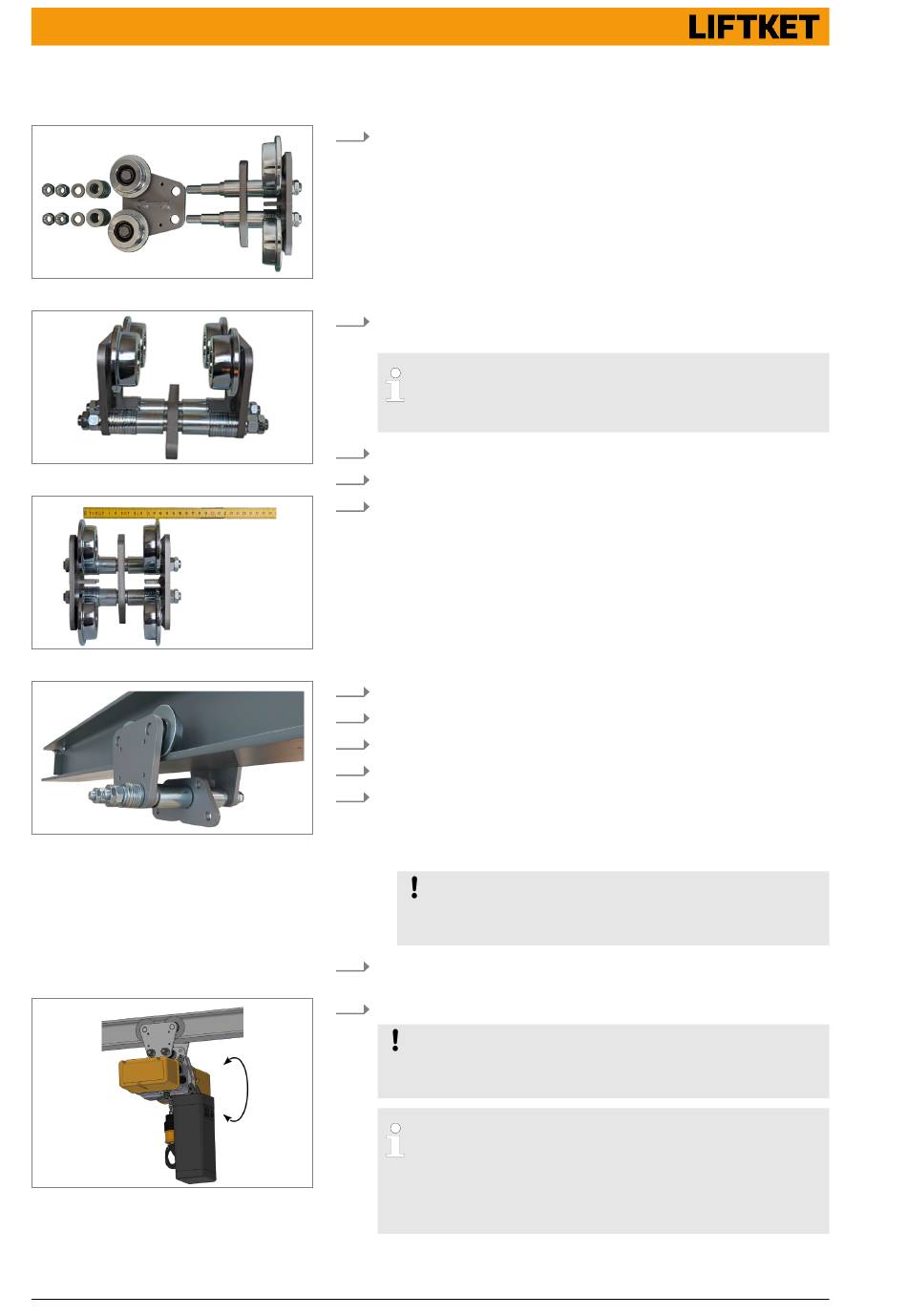

LIFTKET STAR ONE Betriebsanleitung Seite 36

Montageanleitung
Aufhängung mit Fahrwerk > Fahrwerk montieren
Abb. 41: Seitenschild montieren
Abb. 42: Distanzhülsen und Scheiben
Abb. 43: Einstellweite prüfen
Abb. 44: Montage am Träger
Beweglichkeit prüfen
Abb. 45: Beweglichkeit
36
5. Aufhängebolzen mit Distanzscheiben, Unterlegscheiben und Muttern
am erstes Seitenschild montieren.
6. Aufhängeöse zwischen den Distanzhülsen auf den Aufhängebolzen
schieben.
Die Distanzscheiben müssen symmetrisch verteilt sein.
Unterhalb der maximal möglichen Einstellweite müssen
Scheiben außerhalb der Seitenschilder angeordnet werden.
7. Zweites Seitenschild auf die Aufhängebolzen stecken.
8. Seitenschild mit Scheiben, Muttern und Kontermuttern befestigen.
9. Einstellbreite prüfen.
10. Fahrwerk auf den Träger montieren.
11. Muttern mit Drehmomentenschlüssel anziehen.
12. Muttern mit Kontermuttern sichern.
13. Fahrbahnendbegrenzungen müssen vom Betreiber montiert werden.
14. Kontrolle des Abstandes zwischen dem Spurkranz der Laufrollen und
dem Trägerflansch über die gesamte Laufbahn.
�� Fahrwerk einmal die gesamte Laufbahn durchfahren, wenn erfor-
derlich die Anzahl der Scheiben anpassen.
HINWEIS
Der Abstand zwischen dem Spurkranz der Laufrollen und dem
Trägerflansch muss ca. zwei Millimeter betragen.
1. Elektrokettenzug am Fahrwerk mit den originalen Aufhängebolzen,
Scheiben und Splinten befestigen.
2. Kontrolle der Beweglichkeit zwischen Fahrwerk und Elektrokettenzug.
HINWEIS
Die Beweglichkeit zwischen Fahrwerk und Elektrokettenzug muss in
allen gezeigten Richtungen möglich sein.
Der Typ der Aufhängeöse des Elektrokettenzuges am Fahrwerk
ist abhängig von:
Typ des Elektrokettenzuges
−
− Typ des Fahrwerks
− Breite des Trägerflansches
