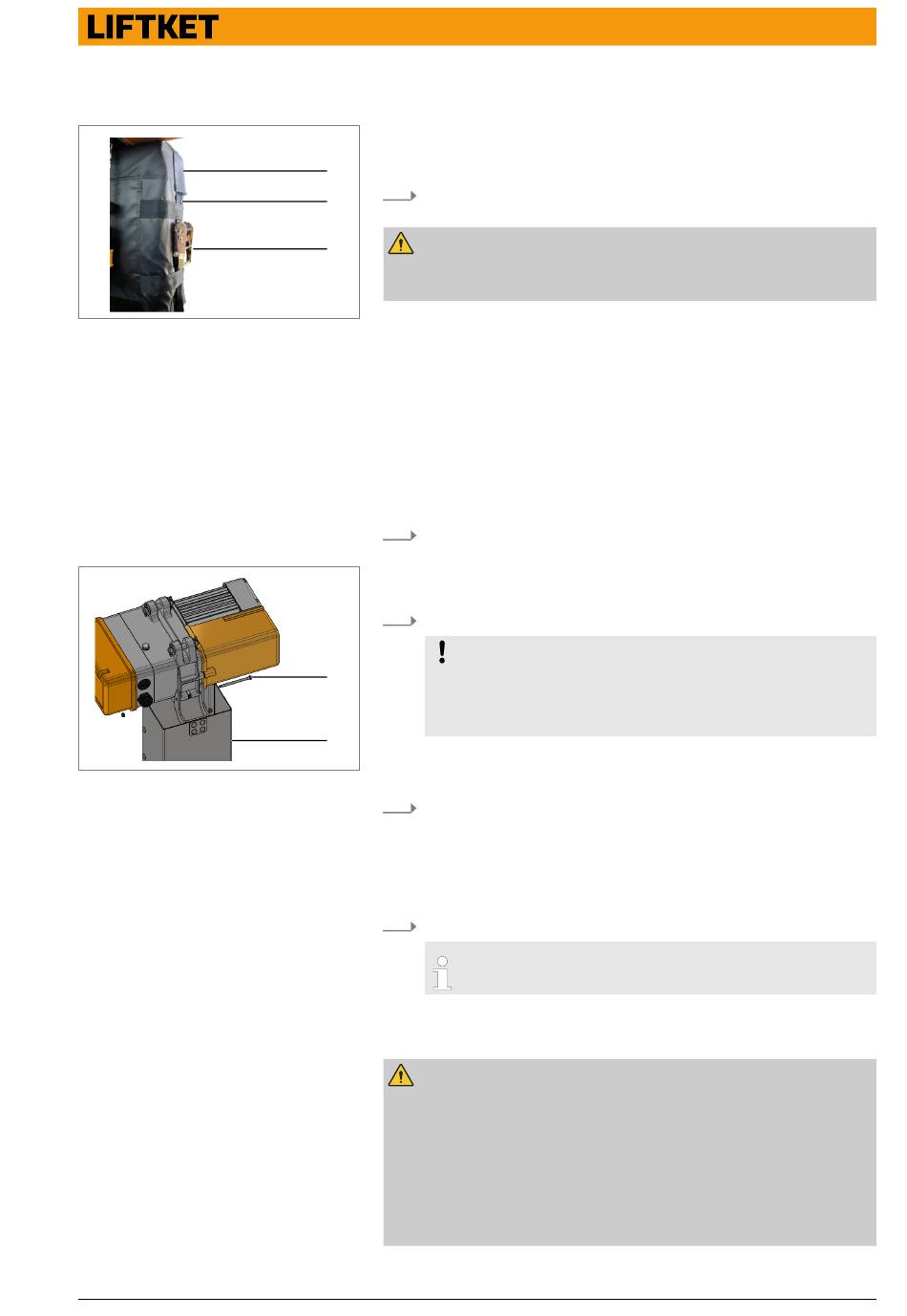

Abb. 28: Kettenspeicherentlastung
4.4.4

Stahlblechkettenspeicher

Montage
Abb. 29: Kettenspeicher montieren
Haltekette
4.5 Stationäre Aufhängung
1 Kantenschoner
2 Gurtband
3 Ratsche
1
7. Gurtband und Kantenschoner nochmal auf korrekten Sitz und Span-
2
nung prüfen.
VORSICHT
3
Nachlaufende Fahrwerke sind nicht für Kurvenfahrten und zum Anbau an
Einbolzenfahrwerke geeignet.
Voraussetzungen für die Montage des Kettenspeichers:
■ Kettenzug ordnungsgemäß montiert.
■ Kettenlänge des Leerstranges, die aus dem Gehäuse hängt, soll ca. 0,5 m
betragen.
Hubbegrenzer und Federauslöser (Option) montiert.
■
1. Kettenende mit montiertem Hubbegrenzer lose in Kettenspeicher ein-
legen.
1 Schraube und Sicherungsmutter
2 Kettenspeicher
2. Kettenspeicher mit Schraube und Sicherungsmutter montieren.
HINWEIS
1
Schraube nicht überdrehen. Sicherungsmutter nur bis zum Festsitz
anziehen.
Kettenspeicher muss frei beweglich sein.
2
3. Wenn der Kettenspeicher mit Haltekette geliefert wurde muss diese
bauseits montiert werden, um den Kettenspreicher zu entlasten.
Kurze Halteketten werden an die Kettenspeicherschraube montiert.
Lange Halteketten werden entweder am nachlaufenden Fahrwerk oder
bei Elektrokettenzügen ohne Fahrwerk bauseits an einer tragenden
Konstruktion befestigt.
4. Taster Heben drücken. Kette in Kettenspeicher einlaufen lassen.
Gleichzeitig Kette auf Leerstrangseite beim Einlaufen in den
Kettenspeicher schmieren.
WARNUNG
Herabstürzen des Hebezeuges
Durch Herabstürzen des Hebezeuges sind schwere Verletzungen und Sach-
schäden möglich.
− Ausschließlich die originalen Befestigungsbolzen des Herstellers ver-
wenden.
Die Verwendung von Schrauben zum Verbinden des Elektrokettenzuges mit
den Aufhängungen ist untersagt!
Montageanleitung
Stationäre Aufhängung
31
