Wartung
Wartungsarbeiten > Lastkette
4
3

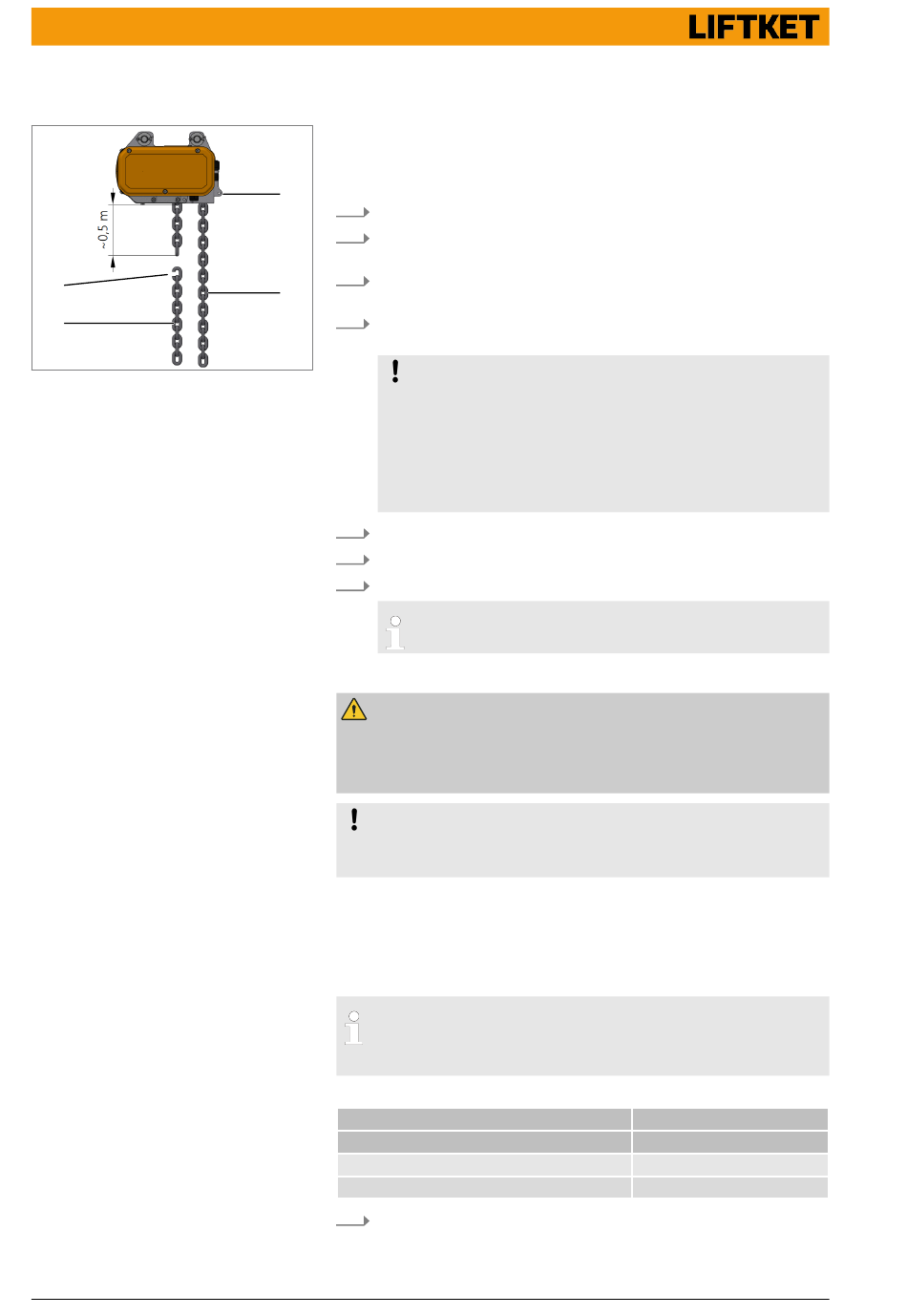

Abb. 57: Montagekette entfernen
Ausführung 2/1
58
1 Kettenspeicherseite
2 Lastkette
3 Montagekette
4 Verbindungsglied
1
17. Montagekette und Verbindungsglied entfernen.
18. Hakengeschirr inklusive Gummipuffer und Federauslöser (Option)
montieren.
19. Taster Senken drücken und Hakengaschirr bis kurz vor die unterste
2 Position fahren.
20. Hubbegrenzer inklusive Gummipuffer am Kettenende auf Kettenspei-
cherseite montieren.
HINWEIS
Auslaufen der Lastkette aus dem Kettenspeicher
− Standard: Hubbegrenzer an 3. Glied vor Kettenende montieren.
− Sonderausführung: Das Kettenende der Lastkette wird am Elek-
trokettenzug befestigt. Die Montage des Hubbegrenzers muss
so erfolgen, dass der Hubbegrenzer auf dem Boden des Ketten-
speichers liegt.
21. Hubbegrenzer in Kettenspeicher einlegen.
22. Kettenspeicher montieren.
23. Taster Heben drücken und Kette in Kettenspeicher einlaufen lassen.
Gleichzeitig Kette auf der gesamten Länge gut schmieren.
WARNUNG
Lastabsturz
Es darf ausschließlich nur die Original-Kettenspange des Herstellers ver-
wendet werden.
HINWEIS
Beim Erneuern der Lastkette müssen immer auch die Kettenführung und
der Niederhalter erneuert werden.
Voraussetzungen für die Montage:
■ Neue Lastkette, Kettenführung und Niederhalter vom Hersteller bereit
legen.
■ Montagekette, Verbindungsglied und Einziehhilfe (Kabelbinder) bereit
legen.
Montagekette
Montagekette kann aus einem Stück alter Lastkette der gleichen Ket-
tengröße hergestellt werden.
Tab. 14: Montageketten
Kettengröße
[mm x mm]
5,2x15
7,2x21
1. Taster Senken drücken und Hakenflasche bis kurz vor die unterste
Position fahren.
Kettenglieder
minimale Anzahl
23
19
