4.2.3

Auspacken der Ware

4.2.4 Prüfung vor Montage
4.3

Tragmittel

4.3.1

Hakengeschirr

1
2
3

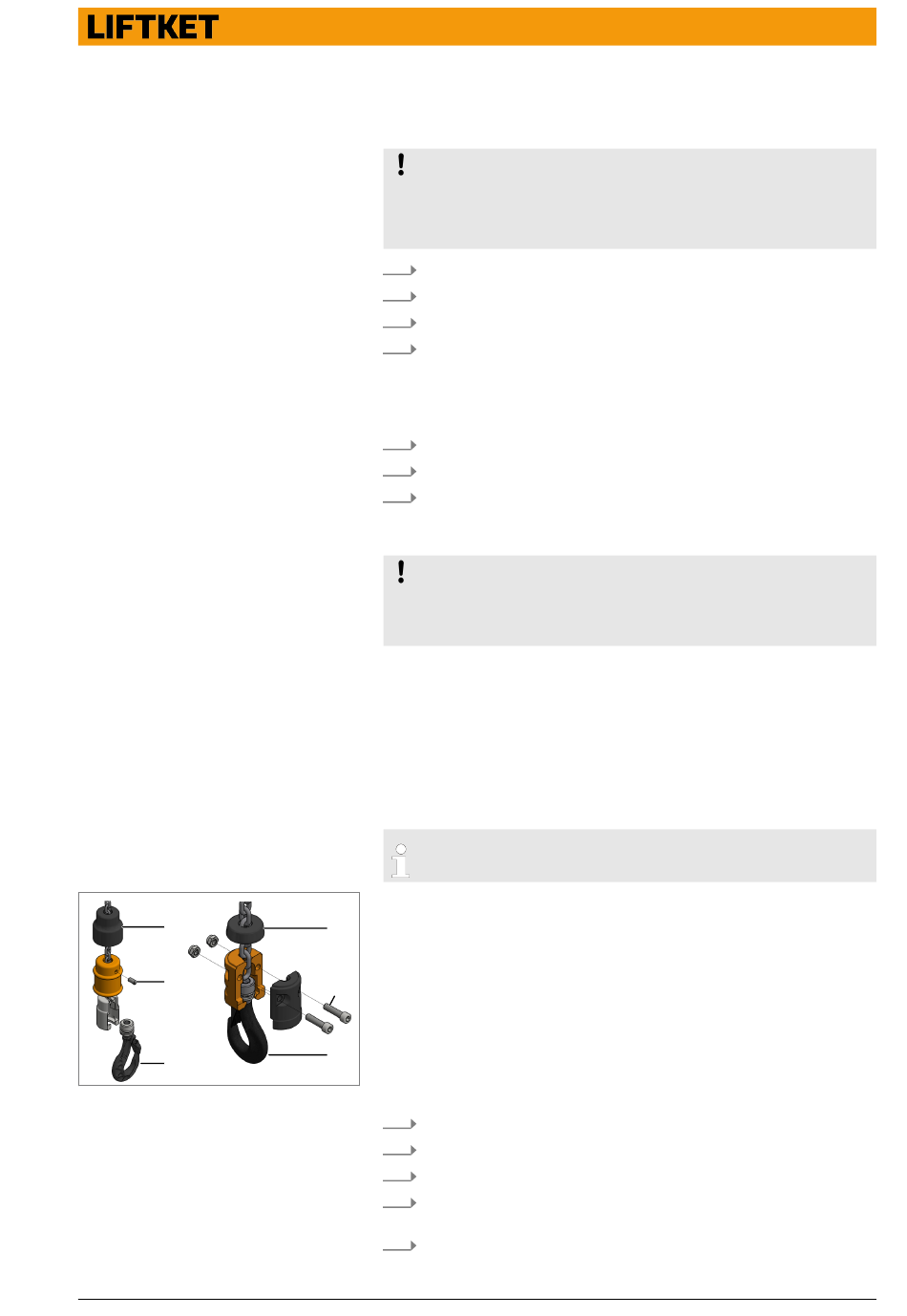

Abb. 16: Hakengeschirr
Hakengeschirr montieren
HINWEIS
Das Auspacken der Ware muss auf stabilem Untergrund oder Arbeitsflä-
chen erfolgen.
Zum Heben großer Lasten Hilfsmittel verwenden.
1. Das Hebezeug und die Bauteile aus der Verpackung nehmen.
2. Vorsichtig auf der Arbeitsfläche absetzen.
3. Betriebsanleitung bereitlegen.
4. Verpackungsmaterialen nach Art und Größe trennen und umweltge-
recht entsorgen.
1. Ware auf sichtbare Schäden prüfen.
2. Vollständigkeit der Lieferung prüfen.
3. Lastangaben auf Typschild und Tragmitteln (Lasthaken, Aufhängeösen,
Hakenaufhängung, Fahrwerk usw.) vergleichen.
�� Angaben müssen übereinstimmen.
HINWEIS
Vor der Montage muss geprüft werden, ob die Tragkonstruktion für die
Aufnahme des Hebezeuges und seiner Anbauteile inklusive der maximalen
Traglast ausgelegt ist.
Standardmäßig sind alle Tragmittel montiert. Bei Lieferungen ohne Kette
muss die Kette aufgelegt und die entsprechenden Tragmittel fachgerecht
montiert werden. Es dürfen nur Ketten des Herstellers des Elektrokettenzuges
verwendet werden. Die Montage muss durch eine befähigte Person erfolgen.
Das Hakengeschirr ist das Lastaufnahmemittel bei Hebezeugen in
einsträngiger Ausführung.
1 Gummipuffer
2 Verbindungsmittel
1
3 Lasthaken komplett (inklusive Drucklager)
2
3
1. Gummipuffer (und Sicherungshülse) auf Kette fädeln.
2. Kettenende in Hakenschale einlegen.
3. Lasthaken in Hakenschale einlegen.
4. Hakenschale mit Deckel schließen bzw. Sicherungshülse über Gehäuse
schieben.
5. Verbindungsmittel montieren.
Montageanleitung
Tragmittel > Hakengeschirr
