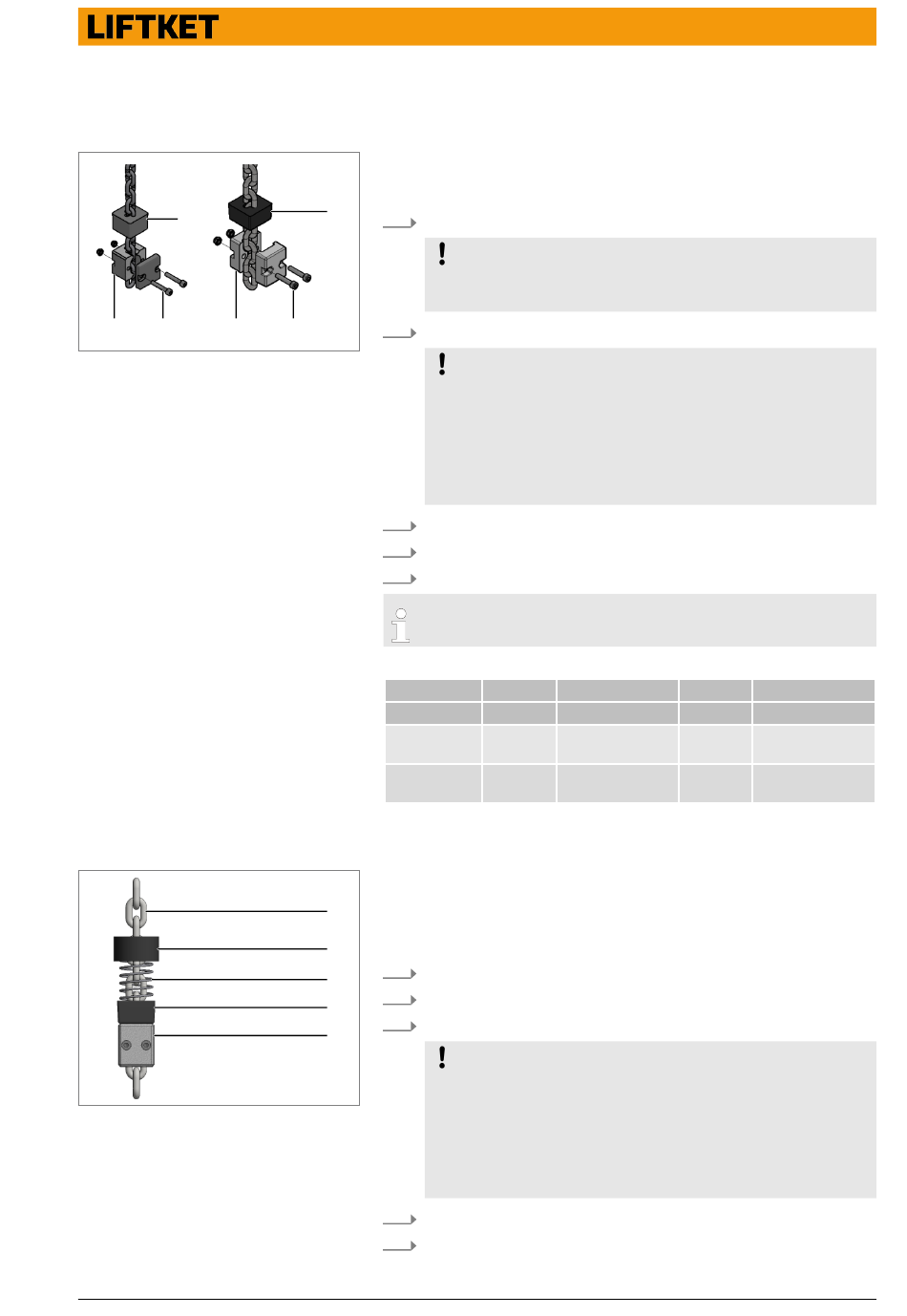

LIFTKET STAR ONE Betriebsanleitung Seite 27

Hubbegrenzer montieren
1
3 2 3
Abb. 21: Montage Hubbegrenzer
Hubbegrenzer mit Federauslöser montieren
Abb. 22: Hubbegrenzer mit Federauslöser
1 Gummipuffer
2 Verbindungsmittel
3 Hubbegrenzerkörper
1
1. Gummipuffer auf Ende des Leerstranges fädeln.
HINWEIS
Beim Gummipuffer mit einvulkanisierter Scheibe muss diese zum
Gehäuse des Elektrokettenzuges gerichtet sein.
2. Kette in Hubbegrenzerhälfte einlegen.
2
HINWEIS
Auslaufen der Lastkette aus dem Kettenspeicher
− Standard: Hubbegrenzer an 3. Glied vor Kettenende montieren.
− Sonderausführung: Das Kettenende der Lastkette wird am Elek-
trokettenzug befestigt. Die Montage des Hubbegrenzers muss
so erfolgen, dass der Hubbegrenzer auf dem Boden des Ketten-
speichers liegt.
3. Mit anderer Hubbegrenzerhälfte abdecken.
4. Verbindungsmittel montieren.
5. Gummipuffer an Hubbegrenzer heran schieben.
Wird der Hubbegrenzer 50 cm vor Kettenende montiert, muss die
zusätzliche Kettenlänge bei der Bestellung berücksichtigt werden.
Tab. 7: Anzugsmomente der Schraubverbindungen
Kettengröße
[mm]
5,2x15
7,2x21
1 Lastkette
2 Druckstück
3 Druckfeder
1
4 Gummipuffer
5 Hubbegrenzer
2
1. Federauslöser (Druckstück und Druckfeder) auf Lastkette fädeln.
3
2. Gummipuffer auf Kette fädeln.
4
3. Kettenende in Gehäusehälfte des Hubbegrenzers einlegen.
5
HINWEIS
Auslaufen der Lastkette aus dem Kettenspeicher
− Standard: Hubbegrenzer an 3. Glied vor Kettenende montieren.
− Sonderausführung: Das Kettenende der Lastkette wird am Elek-
trokettenzug befestigt. Die Montage des Hubbegrenzers muss
so erfolgen, dass der Hubbegrenzer auf dem Boden des Ketten-
speichers liegt.
4. Mit anderer Gehäusehälfte des Hubbegrenzers abdecken.
5. Verbindungsmittel montieren.
Traglast Schraubengröße
[kg]
1000 M5x30
DIN EN ISO 4762
2000 M6x30
DIN EN ISO 4762
Montageanleitung
Tragmittel > Lastkette
Anzahl Anzugsmoment
[Nm]
2 4
2 7
27
