Hakenflasche - Liftket Star One Betriebsanleitung

Montageanleitung
Tragmittel > Hakenflasche
Federauslöser
4.3.2

Hakenflasche

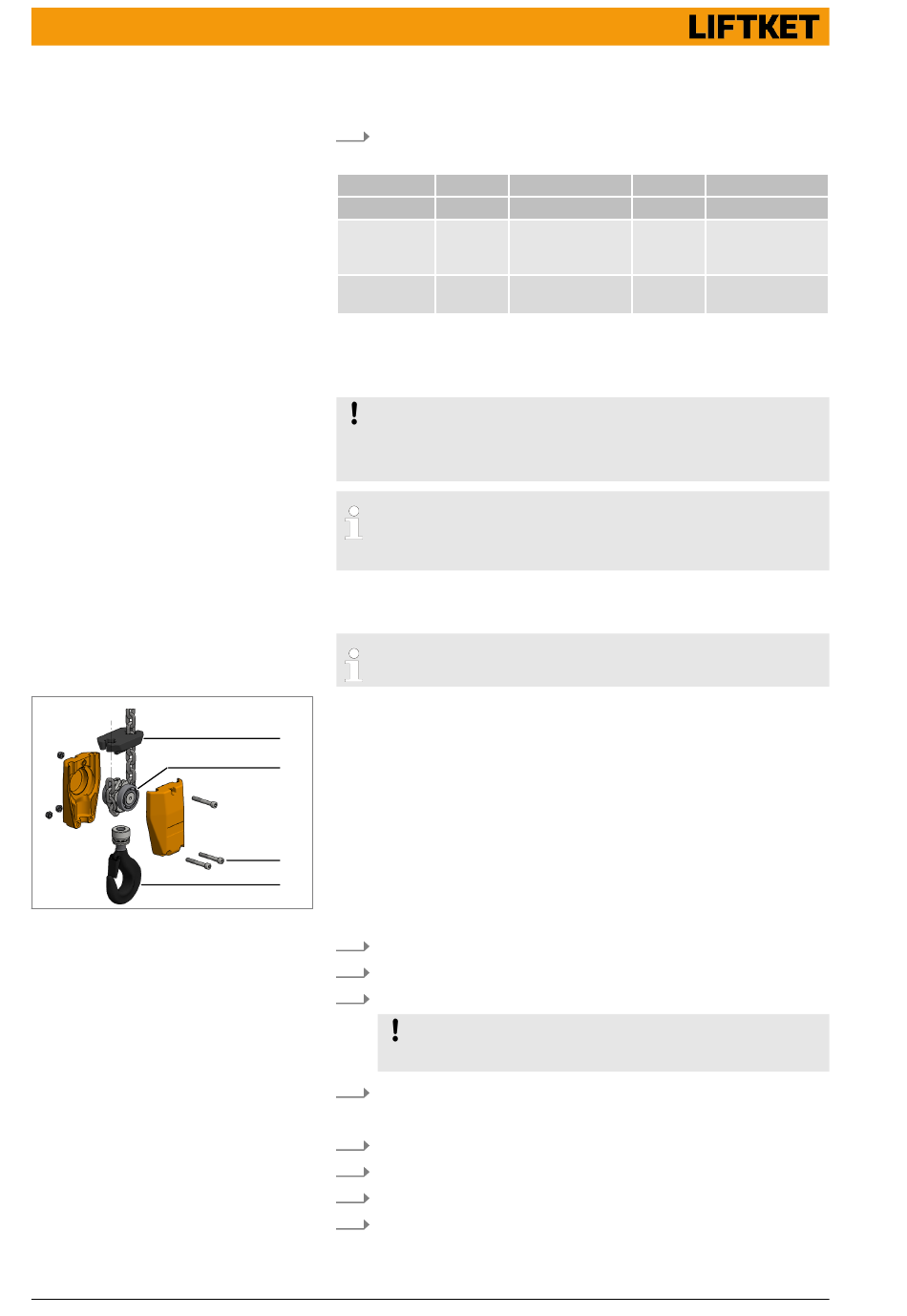

Abb. 17: Hakenflasche
Hakenflasche montieren
24
6. Gummipuffer an Hakengeschirr heran schieben.
Tab. 5: Anzugsmomente der Schraubverbindungen
Kettengröße WLL
[mm] [kg]
5,2x15 500
7,2x21 1000
Der Federauslöser löst den Endschalter für die Hub- oder Senkbewegung aus
und ermöglicht einen ausreichend großen Bremsweg.
HINWEIS
Einsatz von Federauslösern
Federauslöser werden bei Hubgeschwindigkeiten ab 15 m/min eingesetzt.
Elektrokettenzüge mit Getriebeendschalter bzw. ohne Endschalter
erhalten keine Federauslöser.
Elektrokettenzüge mit Hakenflaschen erhalten keine Federauslöser.
Die Hakenflasche ist das Lastaufnahmemittel bei Hebezeugen in
zweisträngiger Ausführung.
1 Gummipuffer
2 Kettennuss
3 Verbindungsmittel
1
4 Lasthaken komplett (inklusive Drucklager)
2
3
4
1. Gummipuffer auf Kette fädeln.
2. Kette um Kettennuss legen.
3. Kettennuss mit Kette in eine Gehäusehälfte legen.
HINWEIS
Kette darf nicht verdreht sein.
4. Kettenende durch Gummipuffer fädeln.
�� Gummipuffer muss am Gehäuse anliegen.
5. Lasthaken in Gehäuse einlegen.
6. Mit zweiter Gehäusehälfte verschließen.
7. Verbindungsmittel montieren.
8. Prüfen, ob Gummipuffer fest an Hakenflasche arretiert ist.
Schraubengröße Anzahl
Gewindestift 1
M8x16
DIN EN ISO 4026
M10×40 2
DIN EN ISO 4762
Anzugsmoment
[Nm]
-
bündig ein-
schrauben
35
