LIFTKET STAR ONE Betriebsanleitung Seite 60

Wartung
Wartungsarbeiten > Lastkette
4

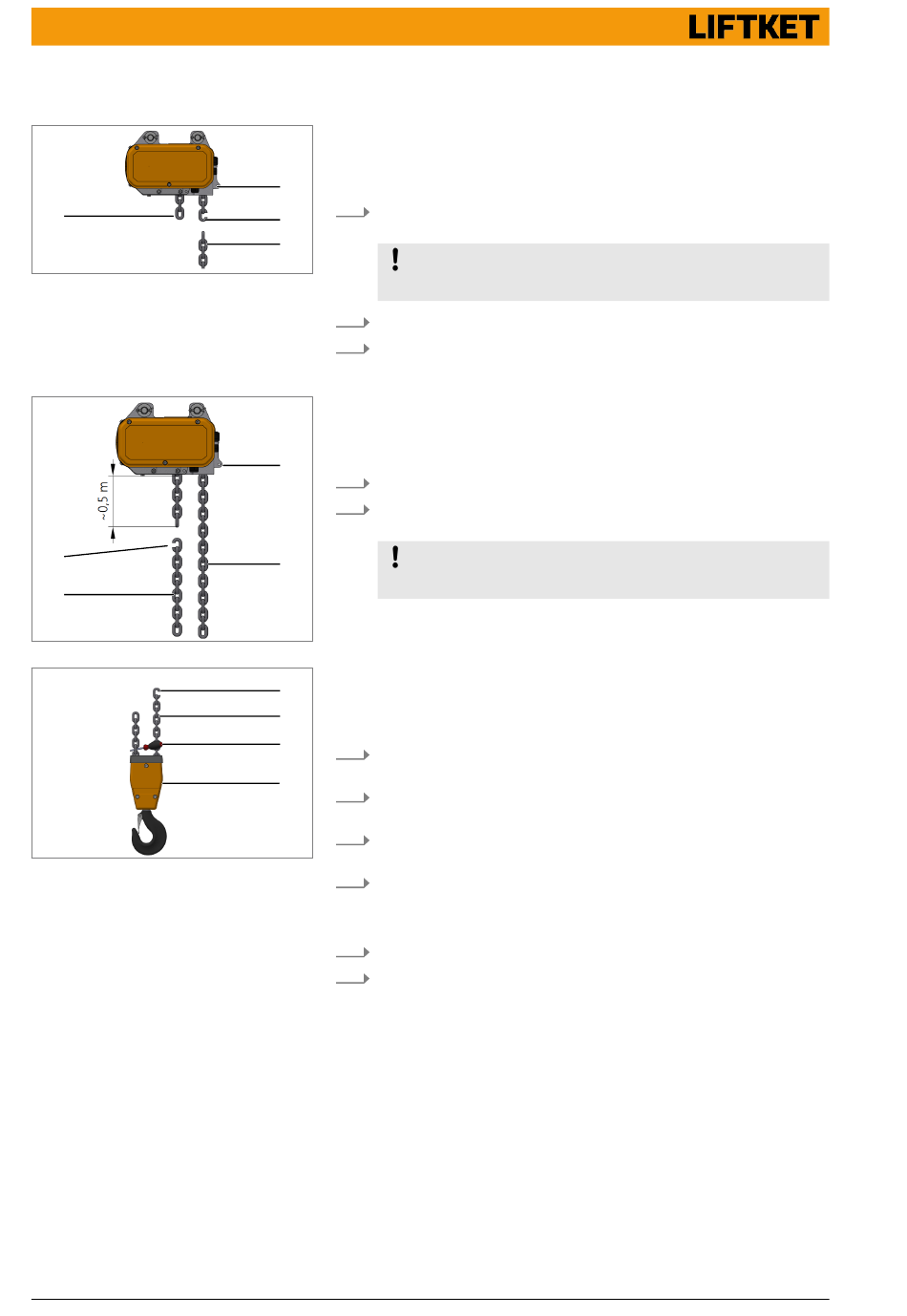

Abb. 59: Lastkette einhängen
4
3
Abb. 60: Montagekette entfernen
Abb. 61: Montagekette sichern
60
1 Kettenspeicherseite
2 Verbindungsglied
3 Lastkette
4 Montagekette
1
17. Verbindungsglied in das Kettenende auf Kettenspeicherseite ein-
2
hängen.
3
HINWEIS
Öffnung des Verbindungsgliedes soll nach außen gerichtet sein.
18. Neue Lastkette in Verbindungsglied einhängen.
19. Taster Senken drücken.
Neue Lastkette in Gehäuse einlaufen lassen bis ca. 0,5 m der Lastkette
auf der Lastseite heraushängen.
1 Kettenspeicherseite
2 Lastkette
3 Montagekette
4 Verbindungsglied
1
20. Montagekette und Verbindungsglied entfernen.
21. Montagekette mit Einziehhilfe (Kabelbinder) durch Hakenflasche
ziehen.
HINWEIS
2
Montagekette mit flachem Kettenglied beginnend einlegen.
1 Verbindungsglied
1
2 Montagekette
3 Sicherungselement (Schraubendreher)
2
4 Hakenflasche
3
22. Sicherungselement auf einer Seite der Hakenflasche in Montagekette
stecken.
4
23. In andere Seite Verbindungsglied einhängen und an Lastkette ein-
hängen.
24. Montagekette und Verbindungsglied von Hand durch die Hakenfla-
sche ziehen.
25. Sicherungselement oberhalb der Hakenflasche in die Lastkette stecken.
�� Prüfung: Kette darf zwischen Kettenführung und Hakenflasche nicht
verdreht sein.
26. Montagekette und Verbindungsglied entfernen.
27. Kettenführung lösen.
