LIFTKET STAR ONE Betriebsanleitung Seite 26

Montageanleitung
Tragmittel > Lastkette
Ausführung 2/1
5
4
3

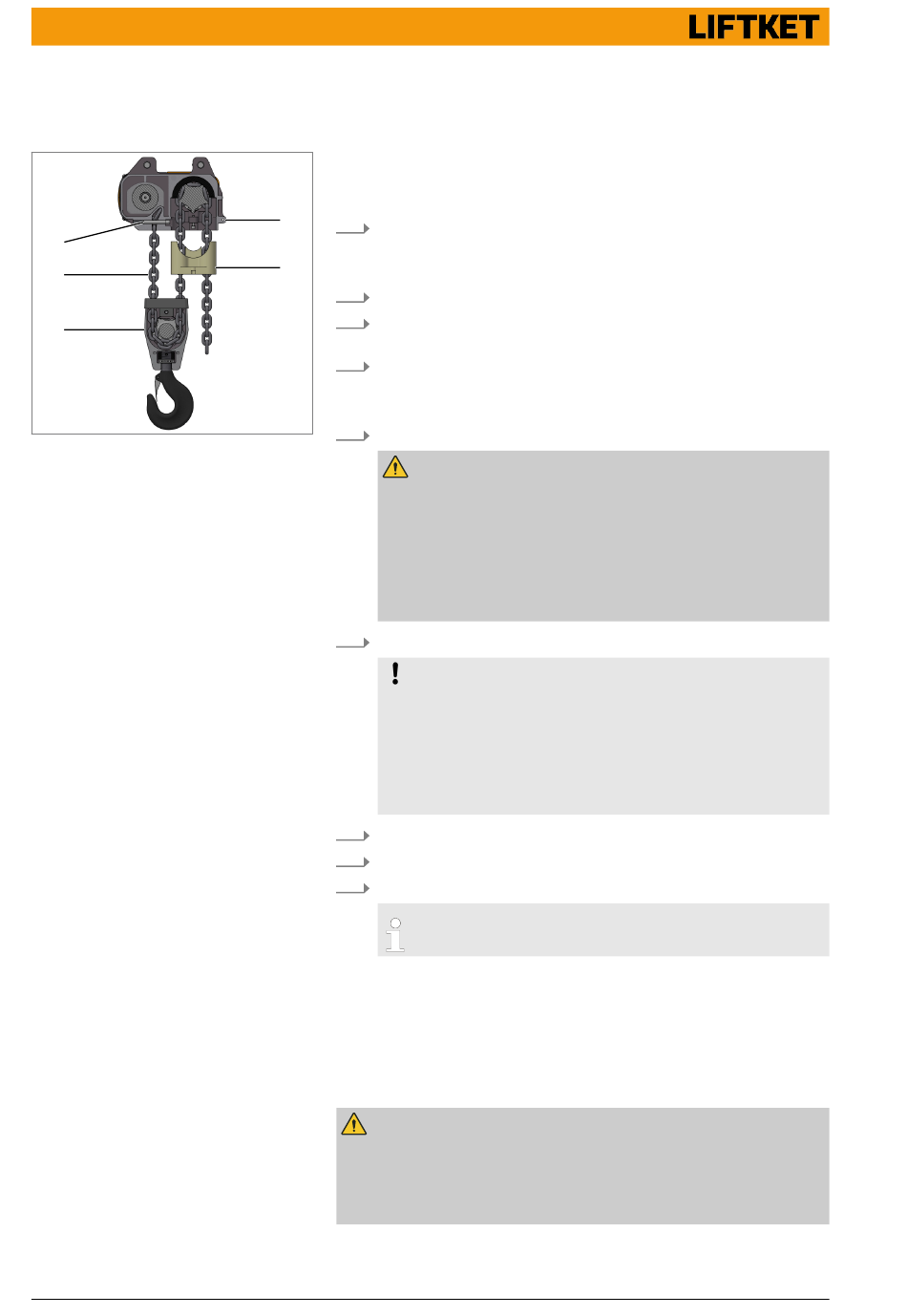

Abb. 20: Montage Kette 2/1
Hubbegrenzer
26
1 Kettenspeicherseite
2 Kettenführung
3 Hakenflasche
4 Lastkette
5 Kettenspange
1
6. Kette mit Einziehdraht durch Hakenflasche ziehen.
�� Kette darf zwischen Kettenführung und Hakenflasche nicht verdreht
sein.
2
7. Kettenführung lösen.
8. Kette durch kreuzförmige Öffnung in Gehäuse einführen bis das erste
Kettenglied im Gehäuse anstößt.
9. Kette in dieser Position mit einer Hand festhalten und mit anderer
Hand Kettenspange in die zwei Bohrungen schieben.
�� Festsitz durch ruckartiges Ziehen an der Kette prüfen.
10. Kettenführung wieder montieren.
VORSICHT
Lastabsturz
Nochmalige Kontrolle:
− Kette darf zwischen Kettenführung und Hakenflasche nicht ver-
dreht sein.
Wenn eine Montage ohne verdrehte Kette nicht möglich ist, Kette
um ein Kettenglied kürzen!
11. Hubbegrenzer am Kettenende auf Kettenspeicherseite montieren.
HINWEIS
Auslaufen der Lastkette aus dem Kettenspeicher
− Standard: Hubbegrenzer an 3. Glied vor Kettenende montieren.
Sonderausführung: Das Kettenende der Lastkette wird am Elek-
−
trokettenzug befestigt. Die Montage des Hubbegrenzers muss
so erfolgen, dass der Hubbegrenzer auf dem Boden des Ketten-
speichers liegt.
12. Hubbegrenzer in Kettenspeicher einlegen.
13. Kettenspeicher montieren.
14. Taster Heben drücken und Kette in Kettenspeicher einlaufen lassen.
Gleichzeitig Kette auf Leerstrangseite beim Einlaufen in den
Kettenspeicher schmieren.
Der Hubbegrenzer verhindert das Herauslaufen des Leerstranges aus dem
Elektrokettenzug.
Bei Ausführung mit Betriebsenschaltern dient der Hubbegrenzer als Auslöser.
Bei Versagen eines Betriebsendschalters dient der Hubbegrenzer in Verbin-
dung mit der Rutschkupplung als Überlastsicherung.
VORSICHT
Elektrokettenzug ohne elektrische Endschalter oder Getriebeendschalter
Bei Elektrokettenzügen ohne elektrische Endschalter oder Getriebeend-
schalter darf der Hubbegrenzer nicht betriebsmäßig gegen das Gehäuse
fahren.
