LIFTKET STAR ONE Betriebsanleitung Seite 57

6
5

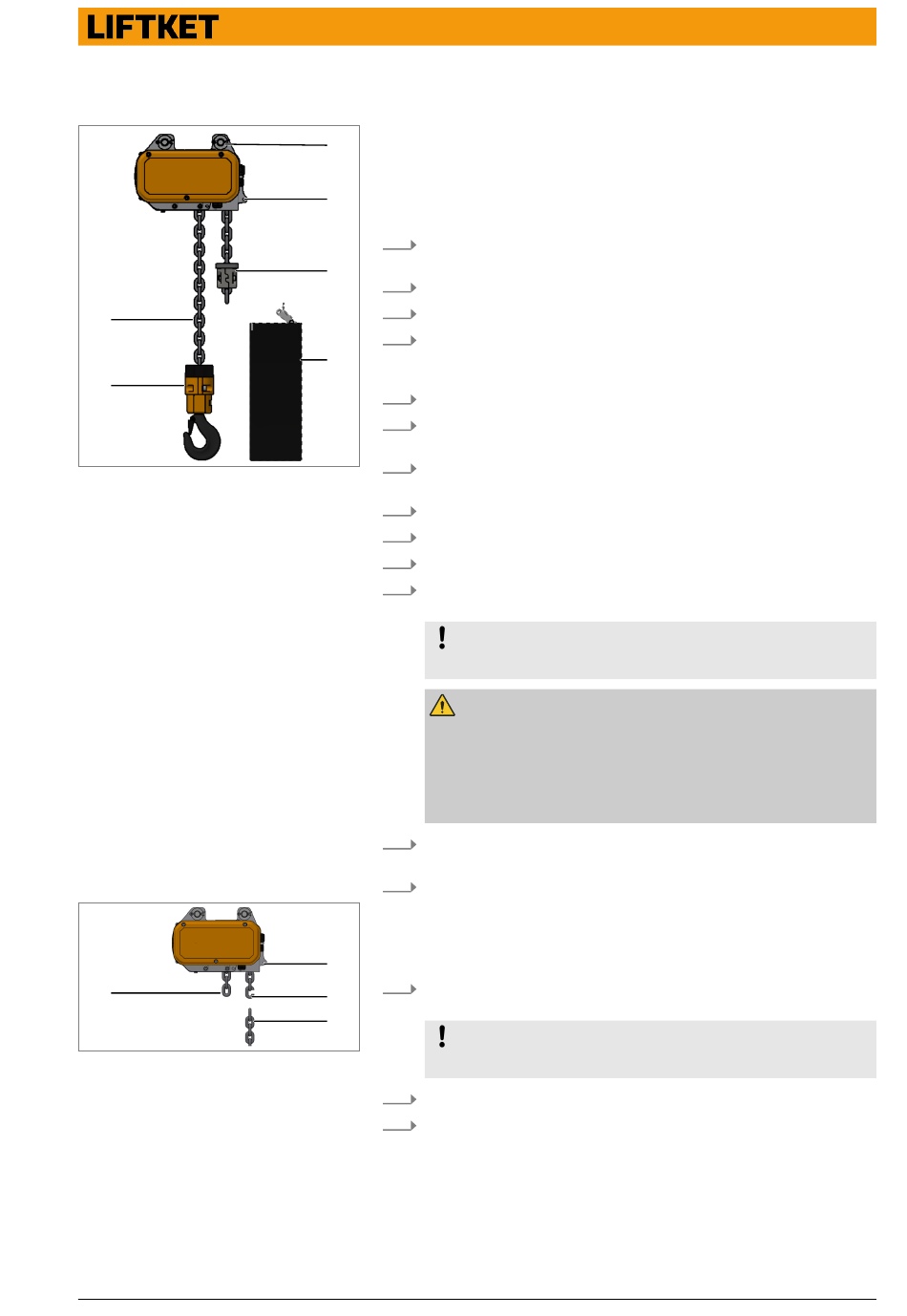

Abb. 55: Kettenspeicher demontieren
4
Abb. 56: Lastkette einhängen
1 Aufhängebolzen
1
2 Kettenspeicherschraube
3 Hubbegrenzer mit Gummipuffer
4 Kettenspeicher
5 Hakengeschirr mit Gummipuffer
2
6 verschlissene Lastkette
1. Taster Senken drücken und Hakengeschirr bis kurz vor die unterste
Position fahren.
3
2. Kettenspeicher demontieren.
3. Hubbegrenzer inklusive Gummipuffer demontieren.
4. Taster Heben drücken und Hakengeschirr bis ca. 0,2 m unter Gehäuse
des Elektrokettenzuges fahren. Die verschlissene Kette in einen geeig-
4
neten Behälter laufen lassen.
5. Hakengeschirr inklusive Gummipuffer demontieren.
6. Taster Heben drücken und verschlissene Lastkette vollständig aus dem
Elektrokettenzug in den Behälter laufen lassen.
7. Elektrokettenzug von Aufhängung demontieren und überkopf auf
fester Arbeitsfläche platzieren.
8. Kettenführung demontieren.
9. Niederhalter aus dem Gehäuse schieben.
10. Neuen Niederhalter in das Gehäuse schieben.
11. Montagekette von Hand auf die Abtriebswelle legen und mit Motor-
kraft vorsichtig einlaufen lassen.
HINWEIS
Montagekette mit flachem Kettenglied beginnend einlegen.
WARNUNG
Quetschgefahr
Quetschgefahr der Finger
− Nicht ins Gehäuse fassen.
− Schutzhandschuhe tragen.
12. Enden der Montagekette durch neue Kettenführung schieben und
neue Kettenführung montieren.
13. Elektrokettenzug wieder mit originalen Verbindungsmitteln aufhängen.
1 Kettenspeicherseite
2 Verbindungsglied
3 Lastkette
4 Montagekette
1
14. Verbindungsglied in das Kettenende auf Kettenspeicherseite ein-
2
hängen.
3
HINWEIS
Öffnung des Verbindungsgliedes soll nach außen gerichtet sein.
15. Neue Lastkette in Verbindungsglied einhängen.
16. Taster Senken drücken.
Neue Lastkette in Gehäuse einlaufen lassen bis ca. 0,5 m der Lastkette
auf der Lastseite heraushängen.
Wartung
Wartungsarbeiten > Lastkette
