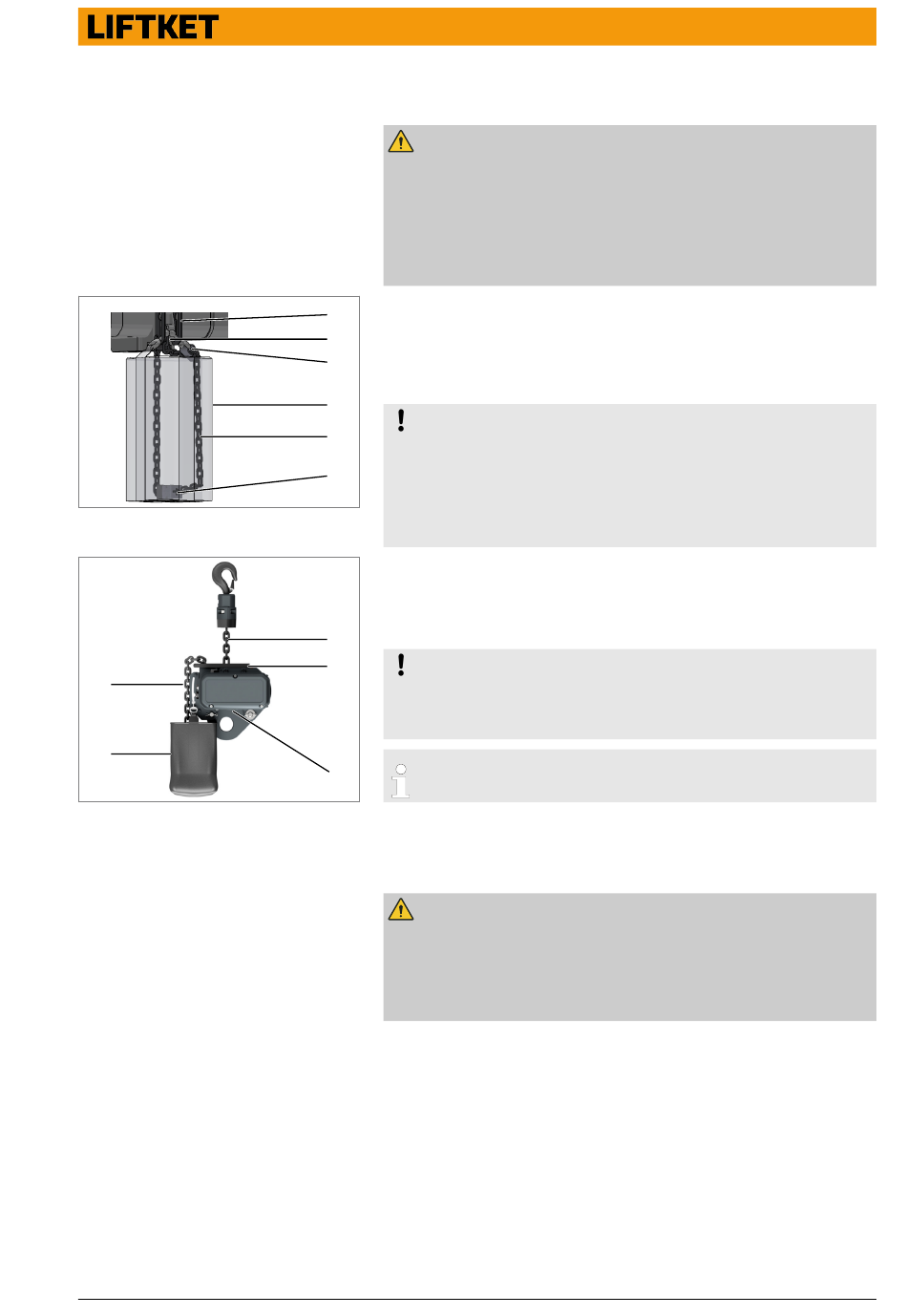

Abb. 9: Montage Kettenende
5
4
Abb. 10: Einsatz in Kletterlage
3.5

Anordnung der Lastkette

Anordnung der Lastkette
VORSICHT
Kettenstau
Kettenstau in der Kettenführung führt zur Beschädigung des Hebezeuges
und der Kette.
− Beim Betrieb des Elektrokettenzuges insbesondere bei Einsatz als Klet-
terzug müssen die ein- und auslaufenden Kettenstränge immer straff
gehalten werden.
1 Haltebleche
1
2 Kettenspeicherschraube
3 Halterung Kettenspeicher
2
4 Kettenspeicher Flip bag
3
5 Leerstrang/Kettenende
6 Hubbegrenzer
4
HINWEIS
5
Montage des Hubbegrenzers
Das Kettenende der Lastkette wird am Elektrokettenzug befestigt. Dabei die
6
Kette durch die Halterung des Kettenspeichers führen.
Die Montage des Hubbegrenzers muss so erfolgen, dass der Hubbegrenzer
auf dem Boden des Kettenspeichers liegt.
1 Laststrang
2 Kettenführungsplatte
3 Wasserablaufbohrung (Wasserloch)
4 Kettenspreicher
5 Leerstrang
1
HINWEIS
2
Beim Einsatz des Kletterzuges im Freien Elektrokettenzug vor Regenwasser
schützen. Funktionalität der Wasserablaufbohrung (Wasserloch) vor jedem
Einsatz prüfen.
Der Kettenspeicher Flip Bag kann in Normallage und Kletterlage ver-
3
wendet werden.
VORSICHT
Absturzgefahr
Kette kann reißen.
− Nur Originalketten des Herstellers verwenden. Sie erfüllen die hohen
Belastungs- und Lebensdaueranforderungen.
Technischer Überblick
Anordnung der Lastkette
