Montageanleitung
Elektrischer Anschluss > Hängetaster
4.8.2

Absicherung

4.8.3

Anklemmen

4.8.4 Hängetaster
7
6
5
4

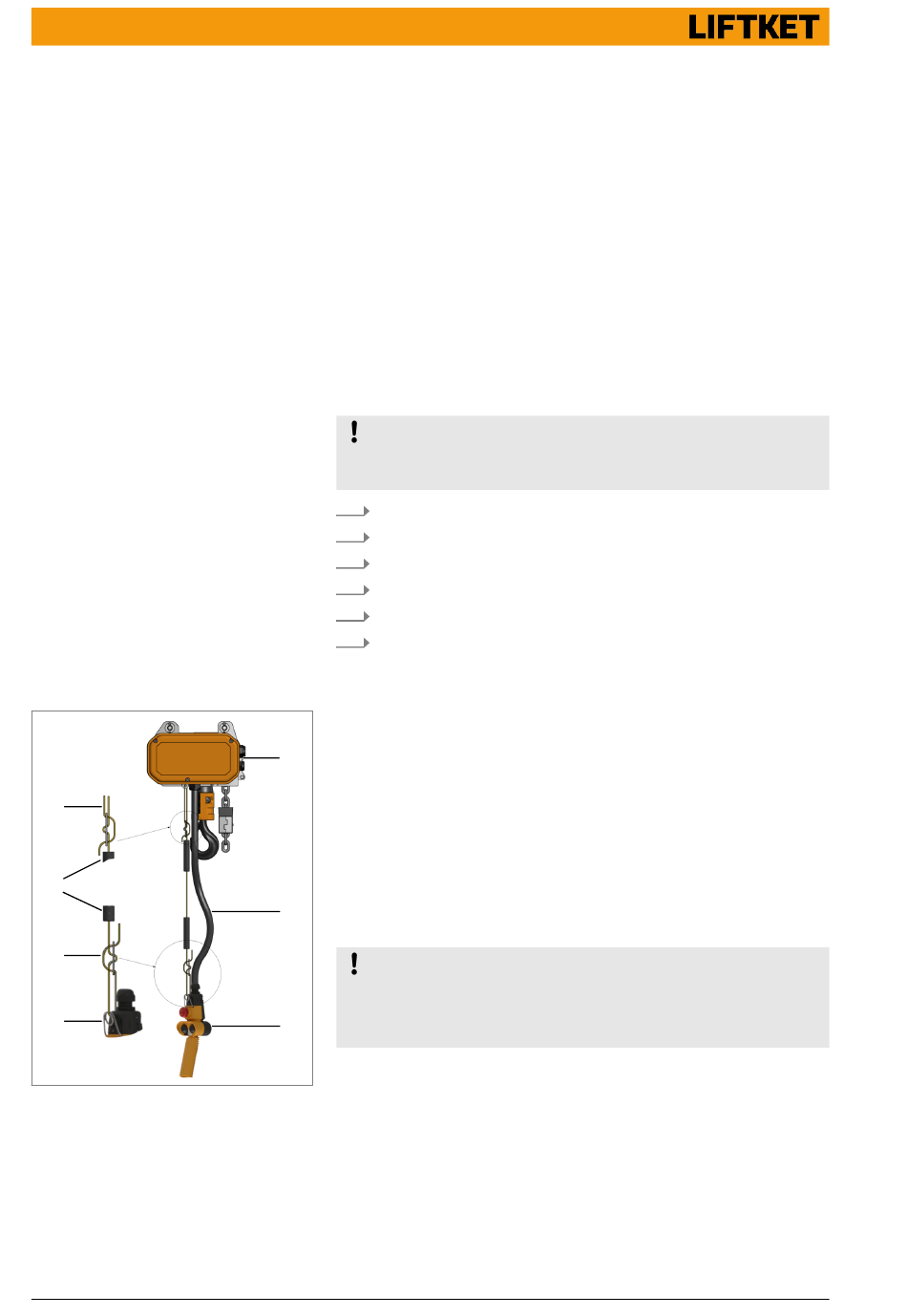

Abb. 49: Zugentlastung
38
Die elektrischen Anschlussdaten inklusive Absicherung, Kabellängen und
Kabelquerschnitt sind im Kapitel ⮫
auf Seite 19 beschrieben.
Die Netzanschlussleitung muss durch einen Netzanschlussschalter nach
EN 60204-32 allpolig ausschaltbar sein.
Die Installation des Netzanschlussschalters ist Betreiberverantwortung.
Vor Inbetriebnahme prüfen, ob Netzspannung mit Spannungsangabe auf
dem Typenschild übereinstimmt.
Vor Beginn von Reparaturarbeiten ist die Anlage spannungsfrei zu schalten
und gegen unbefugtes Wiedereinschalten zu sichern.
HINWEIS
Die Klemmen L1 der Bremse und PE für den 1 Phasen-Netzanschluss
befinden sich unter der Kappe.
1. Kappe demontieren.
2. Für den Anschluss ein Kabel L1, N+PE vorbereiten.
3. Netz- und Steuerleitung gemäß Schaltplan anschließen.
4. Kappe montieren.
5. Netz einschalten.
6. Zur Funktionsprüfung den Taster für Heben drücken.
1 Elektrokettenzug
2 Steuerkabel
3 Hängetaster
1
4 Bügel am Hängetaster
5 Zugentlastung (unterer Knoten)
6 Schutzhülle
7 Zugentlastung (oberer Knoten)
Die Länge der Steuerleitung muss den örtlichen Gegebenheiten angepasst
werden.
Der Anschluss des Hängetasters muss gemäß Schaltplan erfolgen.
2 Das Warnhinweisschild muss am unteren Ende des Steuerkabels gut lesbar
angebracht werden (Kabelbinder).
HINWEIS
Die Zugentlastung (Seil) des Hängetasters muss so befestigt werden, dass
keine Zugkräfte auf die Steuerleitung wirken.
3
Das Ziehen des Kettenzuges am Hängetaster ist nicht zulässig.
Kapitel 3.9.1 „Elektrische Daten"
