5
4
3

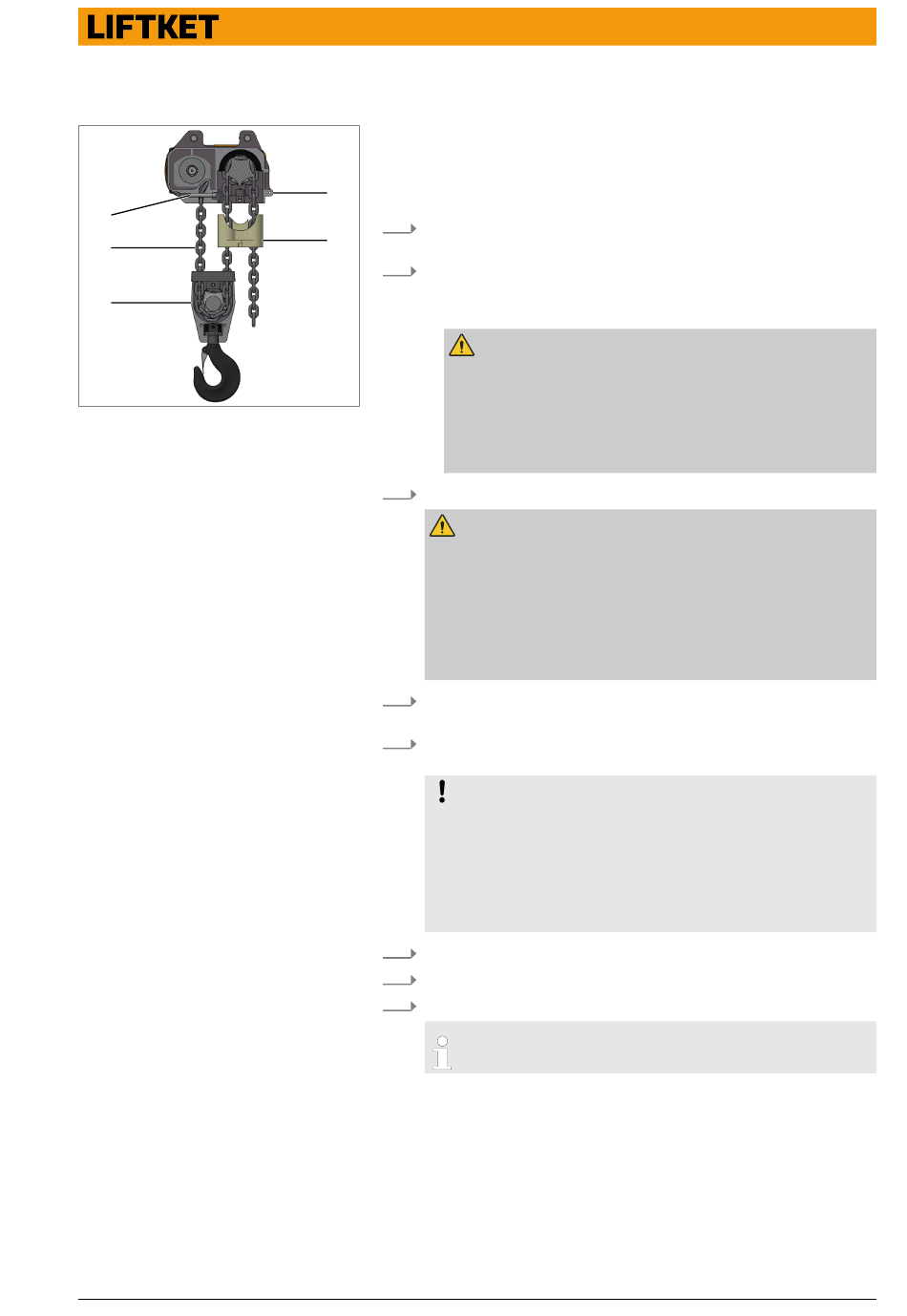

Abb. 62: Kettenende befestigen
6.3.5 Kettenführung und Niederhalter
Sichtkontrolle
1 Kettenspeicherseite
2 Kettenführung
3 Hakenflasche
4 Lastkette
1
5 Kettenspange
28. Kette durch kreuzförmige Öffnung in Gehäuse einführen bis das erste
2 Kettenglied im Gehäuse anstößt.
29. Kette in dieser Position mit einer Hand festhalten und mit anderer
Hand Kettenspange wieder einschieben.
�� Festsitz durch ruckartiges Ziehen an der Kette prüfen.
VORSICHT
Lastabsturz
− Kette darf zwischen Kettenführung und Hakenflasche nicht
verdreht sein.
Wenn eine Montage ohne verdrehte Kette nicht möglich ist, Kette
um ein Kettenglied kürzen!
30. Kettenführung wieder montieren.
VORSICHT
Lastabsturz
Nochmalige Kontrolle:
− Kette darf zwischen Kettenführung und Hakenflasche nicht ver-
dreht sein.
Wenn eine Montage ohne verdrehte Kette nicht möglich ist, Kette
um ein Kettenglied kürzen!
31. Taster Senken drücken und Hakenflasche bis kurz vor die unterste
Position fahren.
32. Hubbegrenzer inklusive Gummipuffer am Kettenende auf Kettenspei-
cherseite montieren.
HINWEIS
Auslaufen der Lastkette aus dem Kettenspeicher
− Standard: Hubbegrenzer an 3. Glied vor Kettenende montieren.
− Sonderausführung: Das Kettenende der Lastkette wird am Elek-
trokettenzug befestigt. Die Montage des Hubbegrenzers muss
so erfolgen, dass der Hubbegrenzer auf dem Boden des Ketten-
speichers liegt.
33. Hubbegrenzer in Kettenspeicher einlegen.
34. Kettenspeicher montieren.
35. Taster Heben drücken und Kette in Kettenspeicher einlaufen lassen.
Gleichzeitig Kette auf der gesamten Länge gut schmieren.
Kettenführung bei sichtbarem Verschleiß am Kettenkreuz und im Kettenkanal
erneuern.
Niederhalter bei sichtbaren Verformungen und Laufspuren erneuern.
Wartungsarbeiten > Kettenführung und Niederhalter
Wartung
61
