LIFTKET STAR ONE Betriebsanleitung Seite 35

Fahrwerk montieren
Abb. 39: Fahrwerksteile -Beispiel
Abb. 40: Flanschbreite messen
Tab. 9: Einstellweite Einbolzenhandfahrwerke
Fahrwerkstyp WLL
[kg]
EHFW 1000 1000
EHFW 2000 2000
Tab. 10: Anzugsdrehmomente
Muttern
M16x1,5
M22x1,5
1 2 3

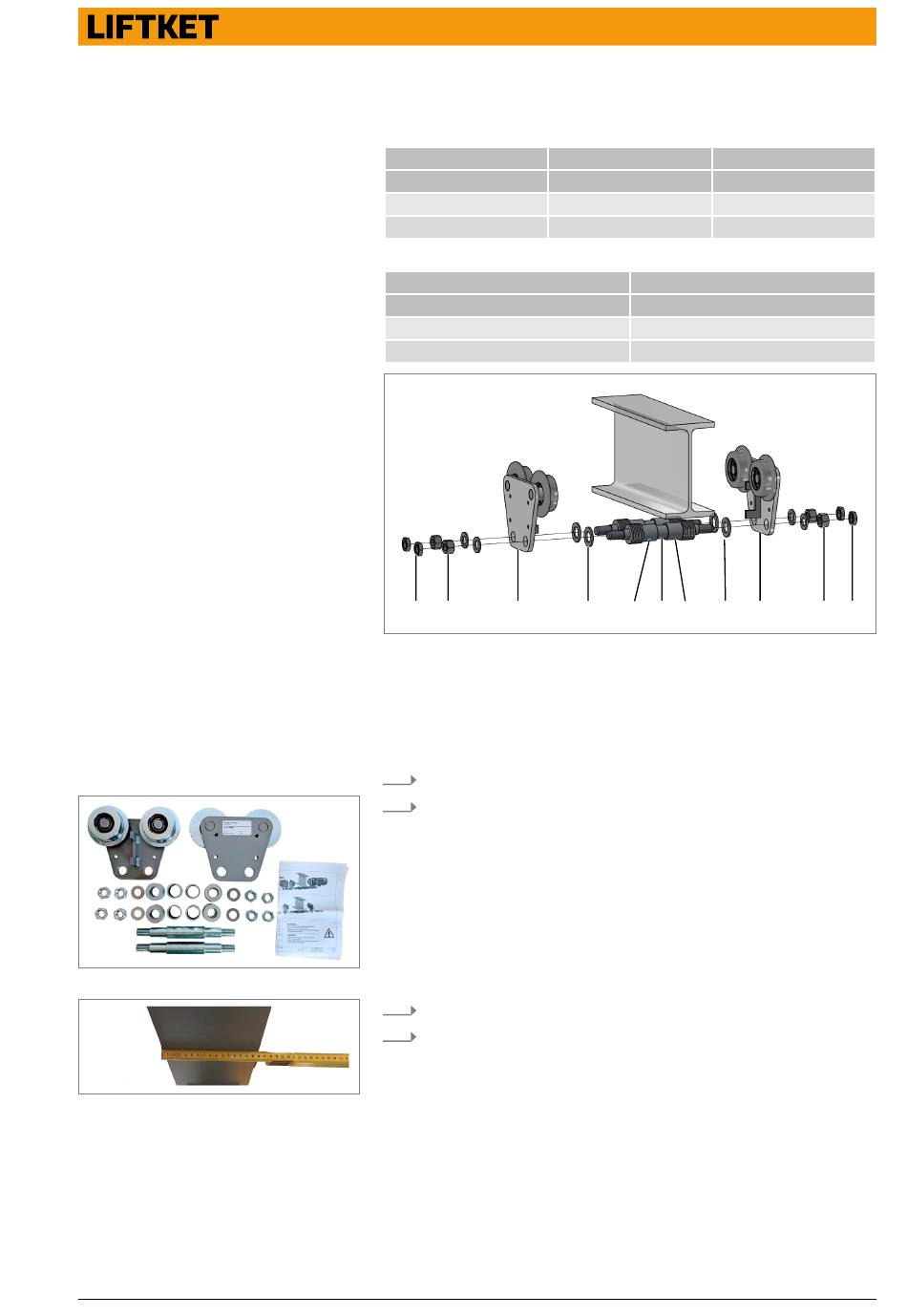

Abb. 38: Explosionzeichnung Handfahrwerk
1 Kontermuttern
2 Muttern und Scheiben
3 Seitenschild
4 Distanzscheiben
5 Distanzhülsen
6 Aufhängebolzen
1. Zur Orientierung Explosionszeichnung ansehen.
2. Alle Fahrwerksteile für Montage auf sicherer Arbeitsfläche vorbereiten.
3. Flanschbreite messen.
4. Anzahl der Distanzscheiben ermitteln, die zum Erreichen des erforder-
lichen Abstandes der Seitenschilder erforderlich sind.
Montageanleitung
Aufhängung mit Fahrwerk > Fahrwerk montieren
Maß X
[mm]
31-33
31-33
Anzugsdrehmoment
[Nm]
75
150
4 5 6 5 4 3 2 1
35
