4.7 Getriebebelüftung
Auslieferzustand

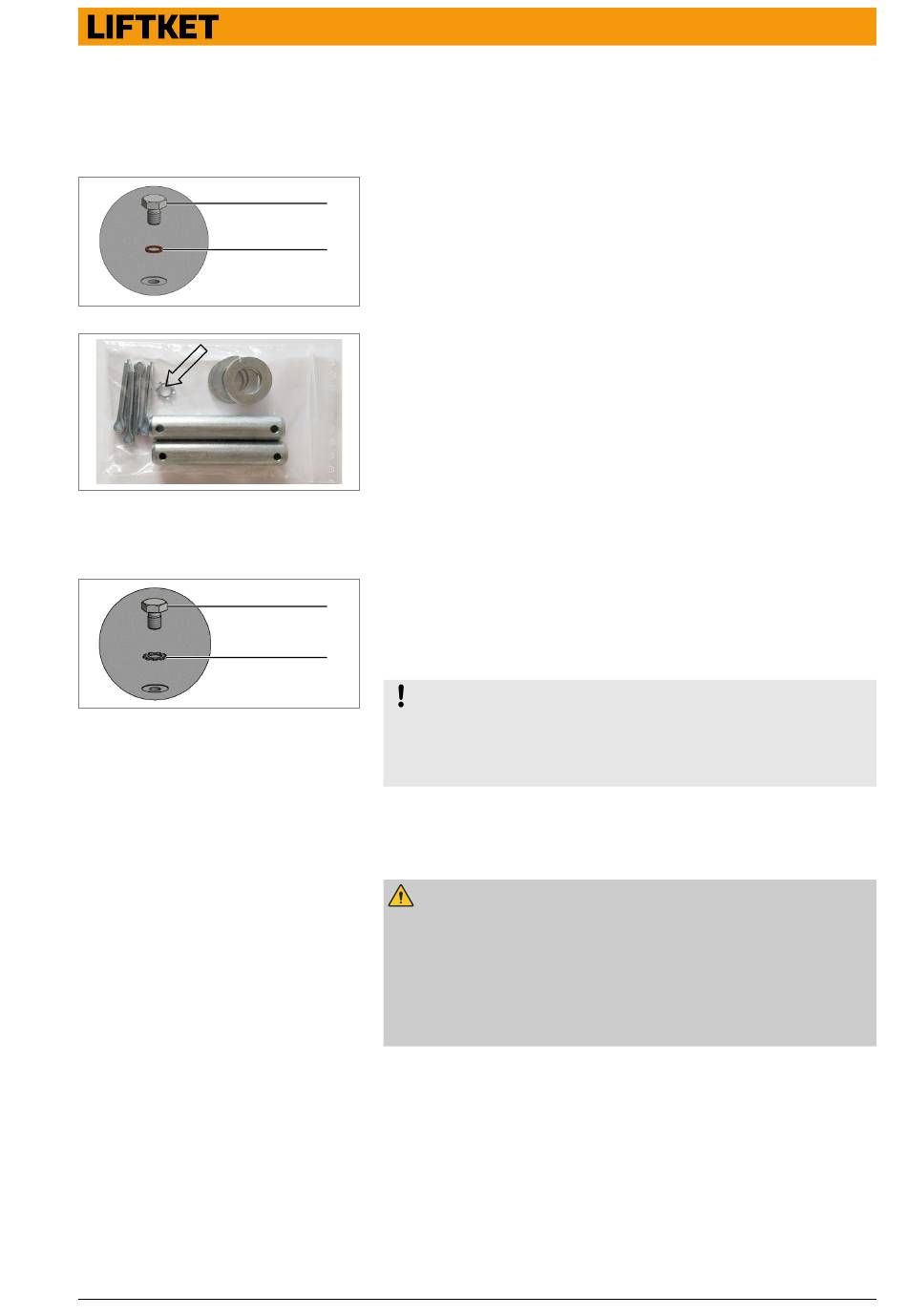

Abb. 46: Auslieferungszustand
Abb. 47: Bolzenset mit Fächerscheibe
Getriebebelüftung durch Fächerscheibe
Abb. 48: Getriebebelüftung Fächerscheibe
4.8

Elektrischer Anschluss

4.8.1

Allgemeines

1 Ölschraube
2 Kupferdichtring
Die Ölschraube der Elektrokettenzüge wird werksseitig mit einem Kupfer-
1
dichtring versehen, so dass ein Auslaufen von Getriebeöl während des
Transportes und der Montage ausgeschlossen ist.
2
Die Fächerscheibe befindet sich bei Auslieferung des Elektrokettenzuges
beim Bolzenset.
1 Ölschraube
2 Fächerscheibe
Nach der Montage des Elektrokettenzuges ist die Fächerscheibe unter die
1
Ölschraube an der Gehäuseoberseite zu montieren. Die Ölschraube darf nur
handfest angezogen werden. Der Kupferdichtring wird entfernt.
2
Die Fächerscheibe dient dem Druckausgleich im Getriebegehäuse.
HINWEIS
Bei Einsatz im Freien und bei hoher Luftfeuchtigkeit wird der Einsatz der
Fächerscheibe nicht empfohlen. Bei mobilem Einsatz (MB) und bei Einsatz
als Kletterzug darf die Fächerscheibe nicht verwendet werden. In diesem
Fall muss der Kupferdichtring unter die Ölschraube montiert werden.
GEFAHR
Spannungsführende Bauteile
Es besteht Gefahr für Leib und Leben.
− Arbeiten an elektrischen Einrichtungen dürfen nur durch Elektrofach-
kräfte durchgeführt werden.
− Vor Beginn der Arbeiten elektrische Stromversorgung abschalten und
gegen unbefugtes Wiedereinschalten sichern.
Die Errichtung der elektrischen Anlage muss entsprechend der gültigen Vor-
schriften erfolgen.
Nach der Errichtung der Anlage sind die Prüfungen gemäß EN 60204-32
durchzuführen. Einzelheiten der Steuerung sind im Schaltplan ersichtlich. Die
elektrische Ausrüstung des Elektrokettenzuges und des Zubehörs entspricht
der gegenwärtig gültigen EN 60204-32.
Montageanleitung
Elektrischer Anschluss > Allgemeines
