Stationäre Aufhängung > Einlochaufhängeöse

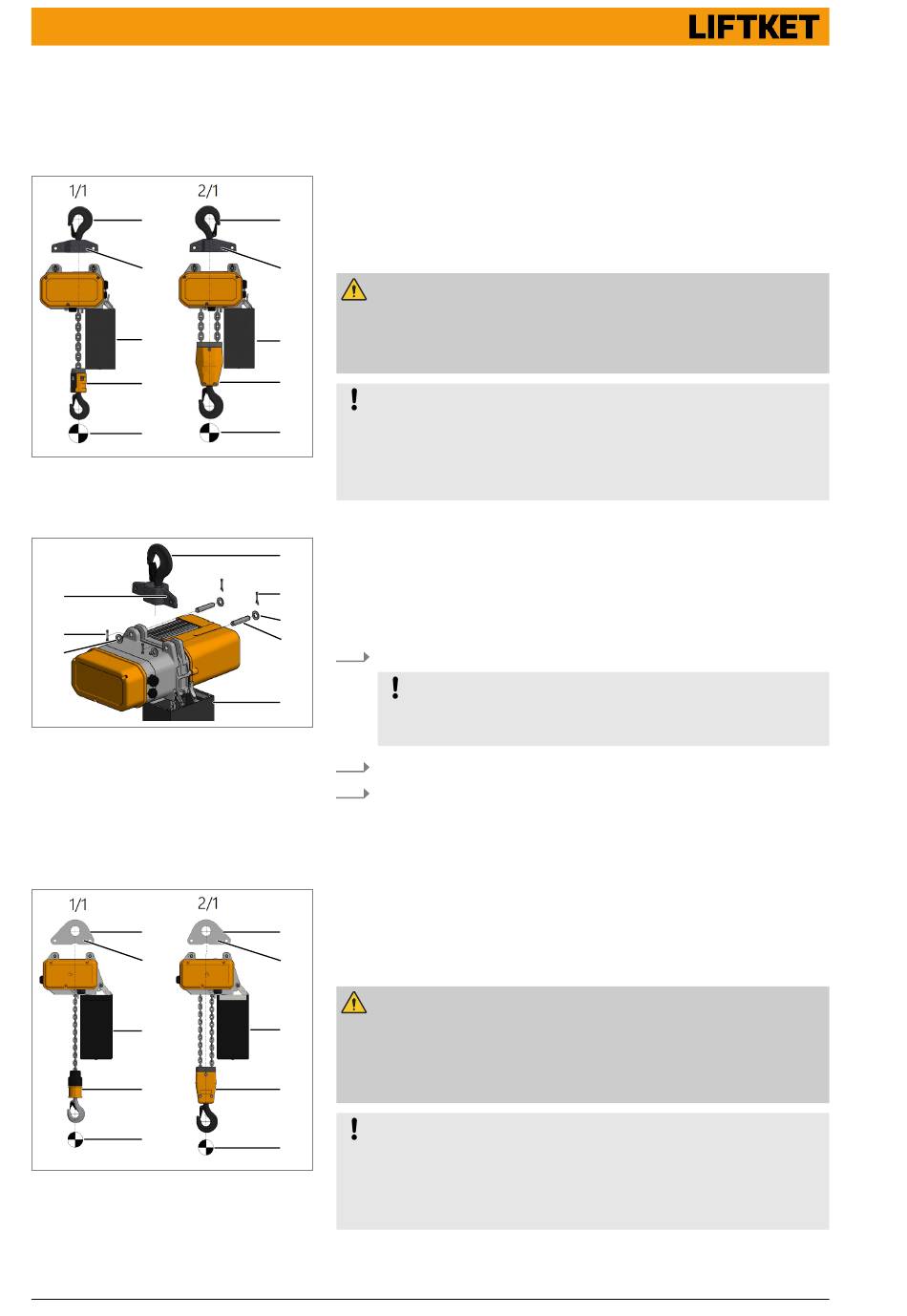

4.5.1 Hakenaufhängung
Anordnung
1
2
3
4
6
Abb. 30: Anordnung Lastschwerpunkt
Hakenaufhängung montieren
6
2
3
Abb. 31: Montage Hakenaufhängung
4.5.2 Einlochaufhängeöse
Anordnung
1
2
3
4
6
Abb. 32: Anordnung Lastschwerpunkt
32
1 Hakenaufhängung
2 Kennzeichnung
3 Kettenspeicher
4 Hakengeschirr
1
5 Hakenflasche
6 Lastschwerpunkt Einscherung 1/1
7 Lastschwerpunkt Einscherung 2/1
2
VORSICHT
Lastschwerpunkt
3
Die Hakenaufhängung muss so angeordnet sein, dass sich der Lastschwer-
punkt auf einer Linie mit der Aufnahme der Hakenaufhängung befindet.
5
HINWEIS
Die Kennzeichnung der Einscherung 1/1 muss bei einsträngigem Betrieb der
7
Kettenspeicherseite zugewandt sein.
Die Kennzeichnung der Einscherung 2/1 muss bei zweisträngigem Betrieb
der Kettenspeicherseite zugewandt sein.
1 Hakenaufhängung
1
2 Splinte
3 Scheiben
4 Bolzen
2
5 Kettenspeicher
3
6 Kennzeichnung
4
1. Hakenaufhängung zwischen die Aufhängeohren schieben.
HINWEIS
5
Die Kennzeichnung der gewünschten Einscherung muss sich auf der
Seite des Kettenspeichers befinden.
2. Bolzen durch die Aufhängebohrungen stecken.
3. Bolzen beidseitig mit Scheibe und Splint sichern.
1 Einlochaufhängeöse
2 Kennzeichnung
3 Kettenspeicher
4 Hakengeschirr
1
5 Hakenflasche
6 Lastschwerpunkt Einscherung 1/1
2
7 Lastschwerpunkt Einscherung 2/1
VORSICHT
3 Lastschwerpunkt
Die Einlochaufhängeöse muss so angeordnet sein, dass sich der Last-
schwerpunkt auf einer Linie mit der Aufnahmebohrung der Einloch-
aufhängeöse befindet.
5
HINWEIS
7
Die Kennzeichnung der Einscherung 1/1 muss bei einsträngigem Betrieb der
Kettenspeicherseite zugewandt sein.
Die Kennzeichnung der Einscherung 2/1 muss bei zweisträngigem Betrieb
der Kettenspeicherseite zugewandt sein.
