Prüfung Endschalter Heben
Prüfung Endschalter Senken
6.3.9

Bremse

6.3.9.1

Einfachbremse

Wartung
Bremse austauschen

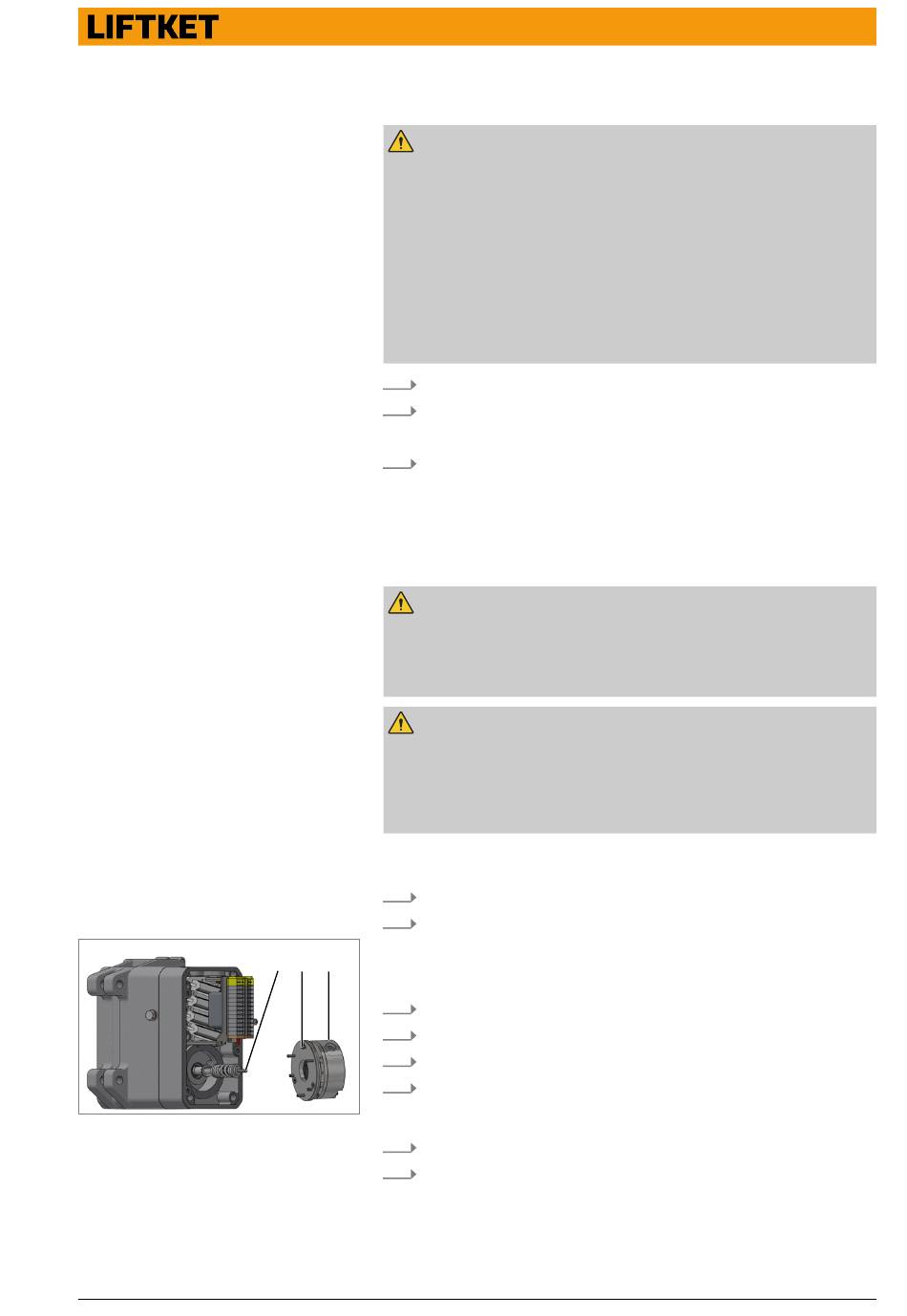

Abb. 64: Austausch der Bremse
VORSICHT
Verletzungsgefahr der Finger
Bei Unaufmerksamkeit besteht Verletzungsgefahr durch Berühren der Kette.
Vorsichtsmaßnahmen:
− Prüfer muss auf der Motorseite des Elektrokettenzuges stehen.
− Hängetaster in Hand zum Betätigen des Elektrokettenzuges.
− Hakengeschirr oder Hakenflasche sowie Hubbegrenzer so positio-
nieren, dass sie mindestens 2m von den Endschalterstiften entfernt
sind.
− Endschalter mit geeigneten Werkzeug (z.B. Hammerstiel) betätigen.
1. Elektrokettenzug einschalten.
2. Hebentaster drücken und Endschalterstift Heben betätigen.
�� Elektrokettenzug muss unverzüglich stoppen.
3. Senkentaster drücken und Endschalterstift Senken betätigen.
�� Elektrokettenzug muss unverzüglich stoppen.
WARNUNG
Lastabsturz
Bremse niemals öffnen oder versuchen, den Luftspalt einzustellen.
Die Bremse ist wartungsfrei.
WARNUNG
Lastabsturz
Die Bremse darf nicht mit Öl, Fett oder ähnlichem in Kontakt kommen.
Verölte oder fettige Bremsen müssen durch neue Bremsen ausgetauscht
werden.
Wenn die Bremse bei der Funktionsprüfung versagt hat, muss die Bremse
ausgetauscht werden.
1. Kappe demontieren.
2. Bremsenkabel ausklemmen.
1 Bremse komplett
3 2 1
2 Befestigungsschrauben
3 Motorwelle
3. Befestigungsschrauben der Bremse lösen.
4. Verschlissene Bremse entfernen.
5. Neue Bremse auf Motorwelle schieben.
6. Neue Betriebsbremse mit den integrierten Befestigungsschrauben
montieren. Anzugsmoment der Befestigungsschrauben siehe Tabelle
Tab. 15 „Anzugsmomente" auf Seite 64 .
⮫
7. Bremsenkabel gemäß Schaltplan anschließen.
8. Kappe montieren.
Wartung
Wartungsarbeiten > Bremse
