1 2 3

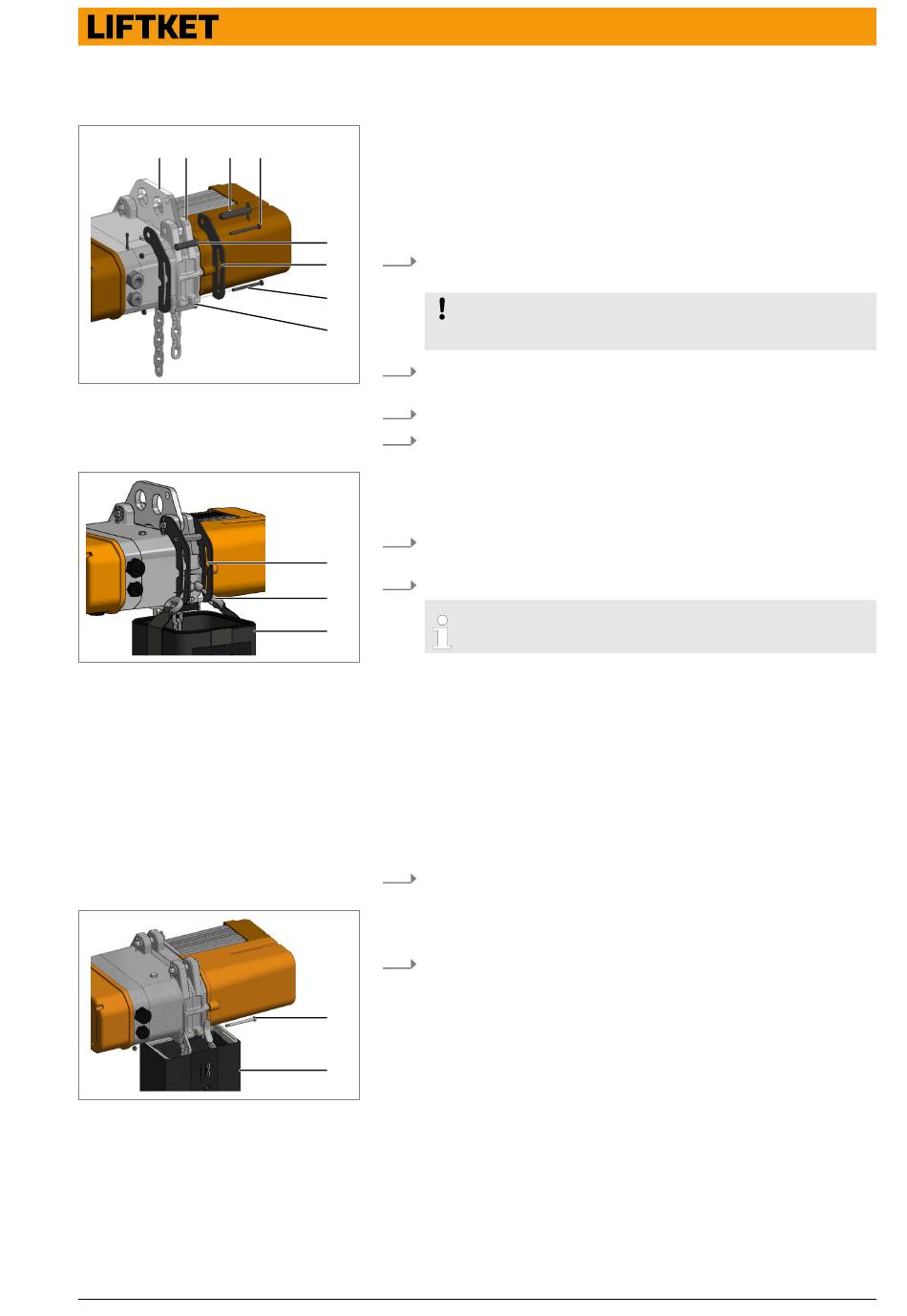

Abb. 24: Montage Haltebleche
Abb. 25: Kettenspeicher einhängen
4.4.3

Textilkettenspeicher

Montage
Abb. 26: Kettenspeicher montieren
1 Aufhängung (variabel)
4
2 Aufhängepunkt des Gehäuses
3 Aufhängebolzen mit Splinten
4 Schraube und Sicherungsmutter
5 Distanzhülse(n)
6 Haltebleche
7 Aufhängepunkt des Kettenspeichers
5
1. Haltebleche mit Bolzen und Splinten gemeinsam mit der Aufhängung
6
am Aufhängepunkt des Gehäuses montieren.
4
7
2. Haltebleche mit Schraube und Sicherungsmutter an den Ohren der
Kettenspeicheraufhängung montieren.
3. Distanzhülse(n) mit Schraube und Sicherungsmutter montieren.
4. Kettenende mit montiertem Hubbegrenzer lose in Kettenspeicher ein-
legen.
1 Öffnung in Halteblech
2 Halterung Kettenspeicher
3 Kettenspeicher
5. Halterungen des Kettenspeichers in die Öffnungen der Haltebleche
einhängen.
1
6. Taster Heben drücken. Kette in Kettenspeicher einlaufen lassen.
2
3
Voraussetzungen für die Montage des Kettenspeichers:
Kettenzug ordnungsgemäß montiert.
■
■ Kettenlänge des Leerstranges, die aus dem Gehäuse hängt, soll ca. 0,5 m
betragen.
■ Hubbegrenzer und Federauslöser (Option) montiert.
1. Kettenende mit montiertem Hubbegrenzer lose in Kettenspeicher ein-
legen.
1 Schraube und Sicherungsmutter
2 Kettenspeicher
2. Kettenspeicher mit Schraube und Sicherungsmutter montieren.
1
2
HINWEIS
Die Unterlegscheiben am Aufhängebolzen entfallen.
Gleichzeitig Kette auf Leerstrangseite beim Einlaufen in den
Kettenspeicher schmieren.
Montageanleitung
Kettenspeicher > Textilkettenspeicher
29
