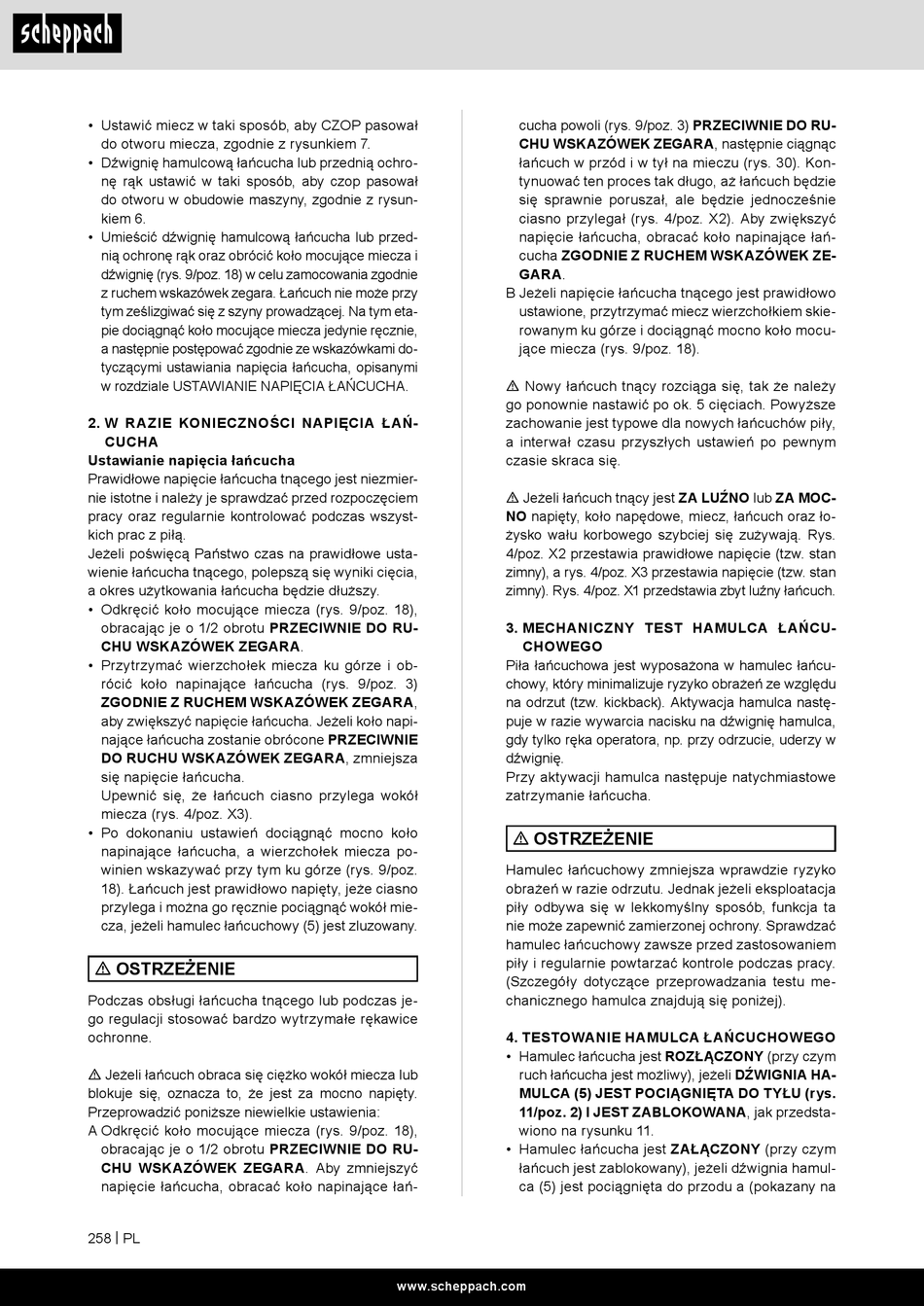

• Ustawić miecz w taki sposób, aby CZOP pasował
do otworu miecza, zgodnie z rysunkiem 7.
• Dźwignię hamulcową łańcucha lub przednią ochro-
nę rąk ustawić w taki sposób, aby czop pasował
do otworu w obudowie maszyny, zgodnie z rysun-
kiem 6.
• Umieścić dźwignię hamulcową łańcucha lub przed-
nią ochronę rąk oraz obrócić koło mocujące miecza i
dźwignię (rys. 9/poz. 18) w celu zamocowania zgodnie
z ruchem wskazówek zegara. Łańcuch nie może przy
tym ześlizgiwać się z szyny prowadzącej. Na tym eta-
pie dociągnąć koło mocujące miecza jedynie ręcznie,
a następnie postępować zgodnie ze wskazówkami do-
tyczącymi ustawiania napięcia łańcucha, opisanymi
w rozdziale USTAWIANIE NAPIĘCIA ŁAŃCUCHA.
2. W RAZIE KONIECZNOŚCI NAPIĘCIA ŁAŃ-
CUCHA
Ustawianie napięcia łańcucha
Prawidłowe napięcie łańcucha tnącego jest niezmier-
nie istotne i należy je sprawdzać przed rozpoczęciem
pracy oraz regularnie kontrolować podczas wszyst-
kich prac z piłą.
Jeżeli poświęcą Państwo czas na prawidłowe usta-
wienie łańcucha tnącego, polepszą się wyniki cięcia,
a okres użytkowania łańcucha będzie dłuższy.
• Odkręcić koło mocujące miecza (rys. 9/poz. 18),
obracając je o 1/2 obrotu PRZECIWNIE DO RU-
CHU WSKAZÓWEK ZEGARA.
• Przytrzymać wierzchołek miecza ku górze i ob-
rócić koło napinające łańcucha (rys. 9/poz. 3)
ZGODNIE Z RUCHEM WSKAZÓWEK ZEGARA,
aby zwiększyć napięcie łańcucha. Jeżeli koło napi-
nające łańcucha zostanie obrócone PRZECIWNIE
DO RUCHU WSKAZÓWEK ZEGARA, zmniejsza
się napięcie łańcucha.
Upewnić się, że łańcuch ciasno przylega wokół
miecza (rys. 4/poz. X3).
• Po dokonaniu ustawień dociągnąć mocno koło
napinające łańcucha, a wierzchołek miecza po-
winien wskazywać przy tym ku górze (rys. 9/poz.
18). Łańcuch jest prawidłowo napięty, jeże ciasno
przylega i można go ręcznie pociągnąć wokół mie-
cza, jeżeli hamulec łańcuchowy (5) jest zluzowany.
m OSTRZEŻENIE
Podczas obsługi łańcucha tnącego lub podczas je-
go regulacji stosować bardzo wytrzymałe rękawice
ochronne.
m Jeżeli łańcuch obraca się ciężko wokół miecza lub
blokuje się, oznacza to, że jest za mocno napięty.
Przeprowadzić poniższe niewielkie ustawienia:
A Odkręcić koło mocujące miecza (rys. 9/poz. 18),
obracając je o 1/2 obrotu PRZECIWNIE DO RU-
CHU WSKAZÓWEK ZEGARA. Aby zmniejszyć
napięcie łańcucha, obracać koło napinające łań-
258 | PL
cucha powoli (rys. 9/poz. 3) PRZECIWNIE DO RU-
CHU WSKAZÓWEK ZEGARA, następnie ciągnąc
łańcuch w przód i w tył na mieczu (rys. 30). Kon-
tynuować ten proces tak długo, aż łańcuch będzie
się sprawnie poruszał, ale będzie jednocześnie
ciasno przylegał (rys. 4/poz. X2). Aby zwiększyć
napięcie łańcucha, obracać koło napinające łań-
cucha ZGODNIE Z RUCHEM WSKAZÓWEK ZE-
GARA.
B Jeżeli napięcie łańcucha tnącego jest prawidłowo
ustawione, przytrzymać miecz wierzchołkiem skie-
rowanym ku górze i dociągnąć mocno koło mocu-
jące miecza (rys. 9/poz. 18).
m Nowy łańcuch tnący rozciąga się, tak że należy
go ponownie nastawić po ok. 5 cięciach. Powyższe
zachowanie jest typowe dla nowych łańcuchów piły,
a interwał czasu przyszłych ustawień po pewnym
czasie skraca się.
m Jeżeli łańcuch tnący jest ZA LUŹNO lub ZA MOC-
NO napięty, koło napędowe, miecz, łańcuch oraz ło-
żysko wału korbowego szybciej się zużywają. Rys.
4/poz. X2 przestawia prawidłowe napięcie (tzw. stan
zimny), a rys. 4/poz. X3 przestawia napięcie (tzw. stan
zimny). Rys. 4/poz. X1 przedstawia zbyt luźny łańcuch.
3. MECHANICZNY TEST HAMULCA ŁAŃCU-
CHOWEGO
Piła łańcuchowa jest wyposażona w hamulec łańcu-
chowy, który minimalizuje ryzyko obrażeń ze względu
na odrzut (tzw. kickback). Aktywacja hamulca nastę-
puje w razie wywarcia nacisku na dźwignię hamulca,
gdy tylko ręka operatora, np. przy odrzucie, uderzy w
dźwignię.
Przy aktywacji hamulca następuje natychmiastowe
zatrzymanie łańcucha.
m OSTRZEŻENIE
Hamulec łańcuchowy zmniejsza wprawdzie ryzyko
obrażeń w razie odrzutu. Jednak jeżeli eksploatacja
piły odbywa się w lekkomyślny sposób, funkcja ta
nie może zapewnić zamierzonej ochrony. Sprawdzać
hamulec łańcuchowy zawsze przed zastosowaniem
piły i regularnie powtarzać kontrole podczas pracy.
(Szczegóły dotyczące przeprowadzania testu me-
chanicznego hamulca znajdują się poniżej).
4. TESTOWANIE HAMULCA ŁAŃCUCHOWEGO
• Hamulec łańcucha jest ROZŁĄCZONY (przy czym
ruch łańcucha jest możliwy), jeżeli DŹWIGNIA HA-
MULCA (5) JEST POCIĄGNIĘTA DO TYŁU (rys.
11/poz. 2) I JEST ZABLOKOWANA, jak przedsta-
wiono na rysunku 11.
• Hamulec łańcucha jest ZAŁĄCZONY (przy czym
łańcuch jest zablokowany), jeżeli dźwignia hamul-
ca (5) jest pociągnięta do przodu a (pokazany na
