Configuração - Scheppach Pcs38 Originalbetriebsanleitung

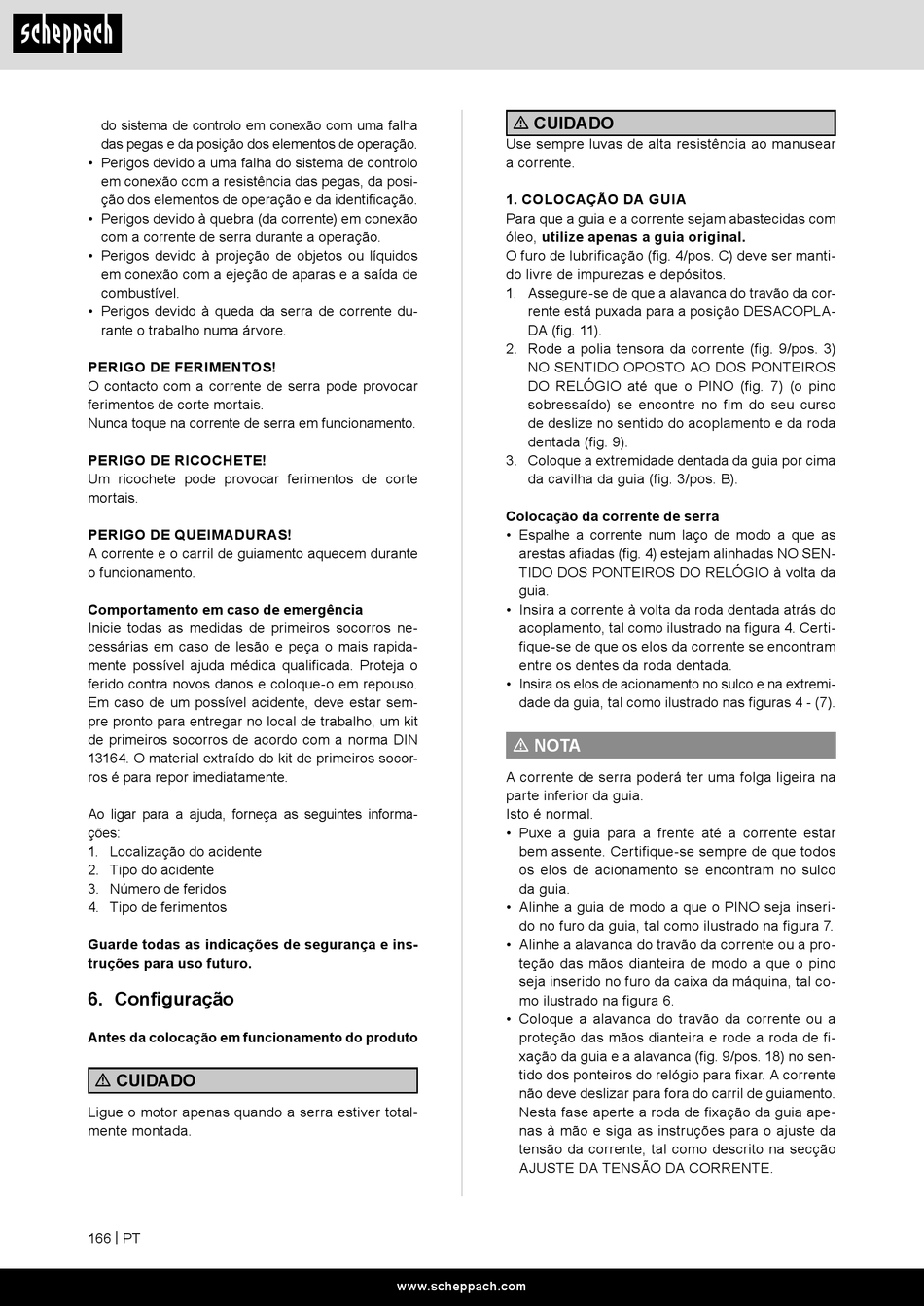

do sistema de controlo em conexão com uma falha
das pegas e da posição dos elementos de operação.
• Perigos devido a uma falha do sistema de controlo
em conexão com a resistência das pegas, da posi-
ção dos elementos de operação e da identificação.
• Perigos devido à quebra (da corrente) em conexão
com a corrente de serra durante a operação.
• Perigos devido à projeção de objetos ou líquidos
em conexão com a ejeção de aparas e a saída de
combustível.
• Perigos devido à queda da serra de corrente du-
rante o trabalho numa árvore.
PERIGO DE FERIMENTOS!
O contacto com a corrente de serra pode provocar
ferimentos de corte mortais.
Nunca toque na corrente de serra em funcionamento.
PERIGO DE RICOCHETE!
Um ricochete pode provocar ferimentos de corte
mortais.
PERIGO DE QUEIMADURAS!
A corrente e o carril de guiamento aquecem durante
o funcionamento.
Comportamento em caso de emergência
Inicie todas as medidas de primeiros socorros ne-
cessárias em caso de lesão e peça o mais rapida-
mente possível ajuda médica qualificada. Proteja o
ferido contra novos danos e coloque-o em repouso.
Em caso de um possível acidente, deve estar sem-
pre pronto para entregar no local de trabalho, um kit
de primeiros socorros de acordo com a norma DIN
13164. O material extraído do kit de primeiros socor-
ros é para repor imediatamente.
Ao ligar para a ajuda, forneça as seguintes informa-
ções:
1. Localização do acidente
2. Tipo do acidente
3. Número de feridos
4. Tipo de ferimentos
Guarde todas as indicações de segurança e ins-
truções para uso futuro.
6. Configuração
Antes da colocação em funcionamento do produto
m CUIDADO
Ligue o motor apenas quando a serra estiver total-
mente montada.
166 | PT
m CUIDADO
Use sempre luvas de alta resistência ao manusear
a corrente.
1. COLOCAÇÃO DA GUIA
Para que a guia e a corrente sejam abastecidas com
óleo, utilize apenas a guia original.
O furo de lubrificação (fig. 4/pos. C) deve ser manti-
do livre de impurezas e depósitos.
1. Assegure-se de que a alavanca do travão da cor-
rente está puxada para a posição DESACOPLA-
DA (fig. 11).
2. Rode a polia tensora da corrente (fig. 9/pos. 3)
NO SENTIDO OPOSTO AO DOS PONTEIROS
DO RELÓGIO até que o PINO (fig. 7) (o pino
sobressaído) se encontre no fim do seu curso
de deslize no sentido do acoplamento e da roda
dentada (fig. 9).
3. Coloque a extremidade dentada da guia por cima
da cavilha da guia (fig. 3/pos. B).
Colocação da corrente de serra
• Espalhe a corrente num laço de modo a que as
arestas afiadas (fig. 4) estejam alinhadas NO SEN-
TIDO DOS PONTEIROS DO RELÓGIO à volta da
guia.
• Insira a corrente à volta da roda dentada atrás do
acoplamento, tal como ilustrado na figura 4. Certi-
fique-se de que os elos da corrente se encontram
entre os dentes da roda dentada.
• Insira os elos de acionamento no sulco e na extremi-
dade da guia, tal como ilustrado nas figuras 4 - (7).
m NOTA
A corrente de serra poderá ter uma folga ligeira na
parte inferior da guia.
Isto é normal.
• Puxe a guia para a frente até a corrente estar
bem assente. Certifique-se sempre de que todos
os elos de acionamento se encontram no sulco
da guia.
• Alinhe a guia de modo a que o PINO seja inseri-
do no furo da guia, tal como ilustrado na figura 7.
• Alinhe a alavanca do travão da corrente ou a pro-
teção das mãos dianteira de modo a que o pino
seja inserido no furo da caixa da máquina, tal co-
mo ilustrado na figura 6.
• Coloque a alavanca do travão da corrente ou a
proteção das mãos dianteira e rode a roda de fi-
xação da guia e a alavanca (fig. 9/pos. 18) no sen-
tido dos ponteiros do relógio para fixar. A corrente
não deve deslizar para fora do carril de guiamento.
Nesta fase aperte a roda de fixação da guia ape-
nas à mão e siga as instruções para o ajuste da
tensão da corrente, tal como descrito na secção
AJUSTE DA TENSÃO DA CORRENTE.
