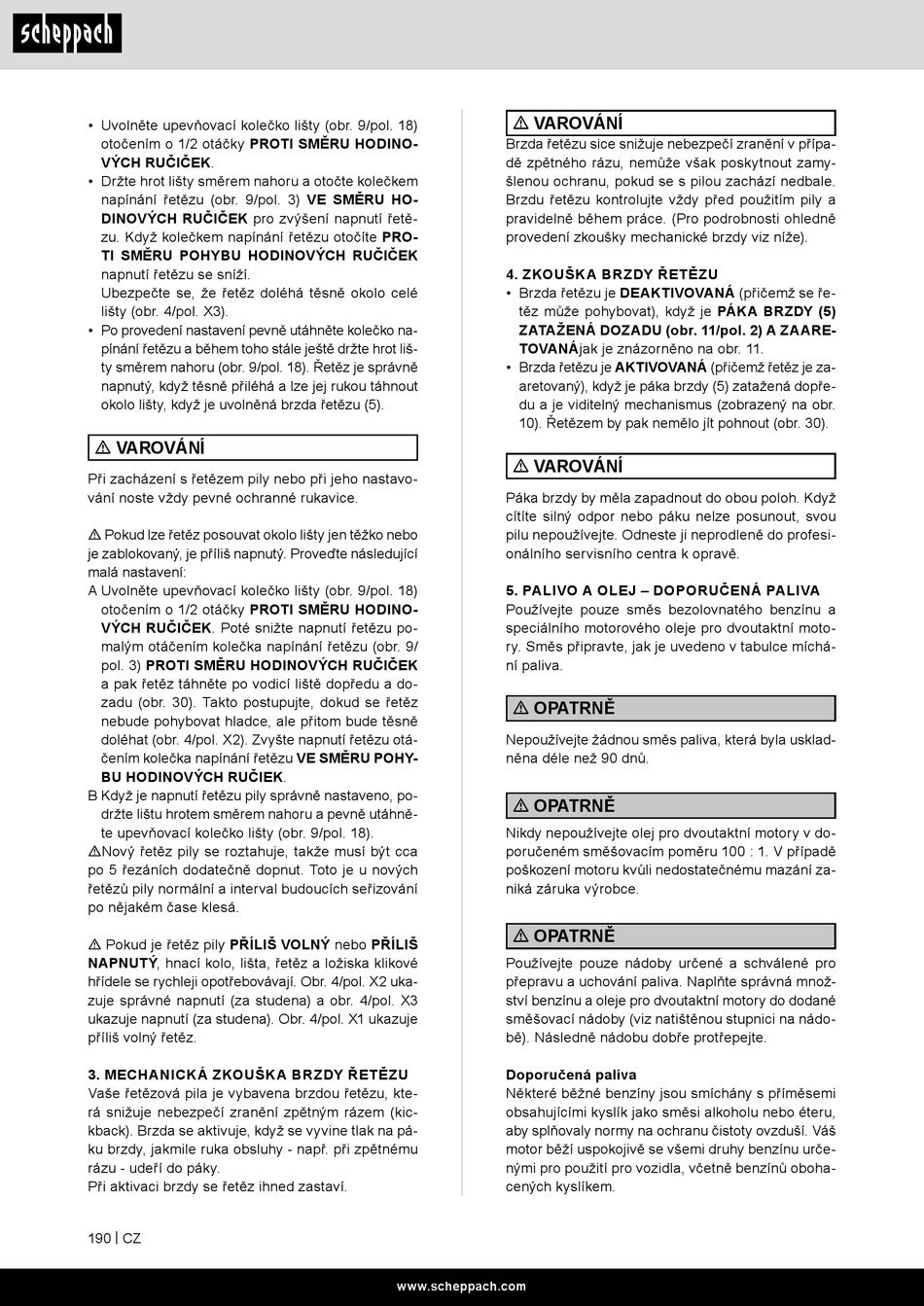

Scheppach PCS38 Originalbetriebsanleitung Seite 190

• Uvolněte upevňovací kolečko lišty (obr. 9/pol. 18)
otočením o 1/2 otáčky PROTI SMĚRU HODINO-
VÝCH RUČIČEK.
• Držte hrot lišty směrem nahoru a otočte kolečkem
napínání řetězu (obr. 9/pol. 3) VE SMĚRU HO-
DINOVÝCH RUČIČEK pro zvýšení napnutí řetě-
zu. Když kolečkem napínání řetězu otočíte PRO-
TI SMĚRU POHYBU HODINOVÝCH RUČIČEK
napnutí řetězu se sníží.
Ubezpečte se, že řetěz doléhá těsně okolo celé
lišty (obr. 4/pol. X3).
• Po provedení nastavení pevně utáhněte kolečko na-
pínání řetězu a během toho stále ještě držte hrot liš-
ty směrem nahoru (obr. 9/pol. 18). Řetěz je správně
napnutý, když těsně přiléhá a lze jej rukou táhnout
okolo lišty, když je uvolněná brzda řetězu (5).
m VAROVÁNÍ
Při zacházení s řetězem pily nebo při jeho nastavo-
vání noste vždy pevné ochranné rukavice.
m Pokud lze řetěz posouvat okolo lišty jen těžko nebo
je zablokovaný, je příliš napnutý. Proveďte následující
malá nastavení:
A Uvolněte upevňovací kolečko lišty (obr. 9/pol. 18)
otočením o 1/2 otáčky PROTI SMĚRU HODINO-
VÝCH RUČIČEK. Poté snižte napnutí řetězu po-
malým otáčením kolečka napínání řetězu (obr. 9/
pol. 3) PROTI SMĚRU HODINOVÝCH RUČIČEK
a pak řetěz táhněte po vodicí liště dopředu a do-
zadu (obr. 30). Takto postupujte, dokud se řetěz
nebude pohybovat hladce, ale přitom bude těsně
doléhat (obr. 4/pol. X2). Zvyšte napnutí řetězu otá-
čením kolečka napínání řetězu VE SMĚRU POHY-
BU HODINOVÝCH RUČIEK.
B Když je napnutí řetězu pily správně nastaveno, po-
držte lištu hrotem směrem nahoru a pevně utáhně-
te upevňovací kolečko lišty (obr. 9/pol. 18).
mNový řetěz pily se roztahuje, takže musí být cca
po 5 řezáních dodatečně dopnut. Toto je u nových
řetězů pily normální a interval budoucích seřizování
po nějakém čase klesá.
m Pokud je řetěz pily PŘÍLIŠ VOLNÝ nebo PŘÍLIŠ
NAPNUTÝ, hnací kolo, lišta, řetěz a ložiska klikové
hřídele se rychleji opotřebovávají. Obr. 4/pol. X2 uka-
zuje správné napnutí (za studena) a obr. 4/pol. X3
ukazuje napnutí (za studena). Obr. 4/pol. X1 ukazuje
příliš volný řetěz.
3. MECHANICK Á ZKOUŠK A BRZDY ŘETĚZU
Vaše řetězová pila je vybavena brzdou řetězu, kte-
rá snižuje nebezpečí zranění zpětným rázem (kic-
kback). Brzda se aktivuje, když se vyvine tlak na pá-
ku brzdy, jakmile ruka obsluhy - např. při zpětnému
rázu - udeří do páky.
Při aktivaci brzdy se řetěz ihned zastaví.
190 | CZ
m VAROVÁNÍ
Brzda řetězu sice snižuje nebezpečí zranění v přípa-
dě zpětného rázu, nemůže však poskytnout zamy-
šlenou ochranu, pokud se s pilou zachází nedbale.
Brzdu řetězu kontrolujte vždy před použitím pily a
pravidelně během práce. (Pro podrobnosti ohledně
provedení zkoušky mechanické brzdy viz níže).
4. ZKOUŠK A BRZDY ŘETĚZU
• Brzda řetězu je DEAKTIVOVANÁ (přičemž se ře-
těz může pohybovat), když je PÁKA BRZDY (5)
ZATAŽENÁ DOZADU (obr. 11/pol. 2) A ZAARE-
TOVANÁjak je znázorněno na obr. 11.
• Brzda řetězu je AKTIVOVANÁ (přičemž řetěz je za-
aretovaný), když je páka brzdy (5) zatažená dopře-
du a je viditelný mechanismus (zobrazený na obr.
10). Řetězem by pak nemělo jít pohnout (obr. 30).
m VAROVÁNÍ
Páka brzdy by měla zapadnout do obou poloh. Když
cítíte silný odpor nebo páku nelze posunout, svou
pilu nepoužívejte. Odneste ji neprodleně do profesi-
onálního servisního centra k opravě.
5. PALIVO A OLEJ – DOPORUČENÁ PALIVA
Používejte pouze směs bezolovnatého benzínu a
speciálního motorového oleje pro dvoutaktní moto-
ry. Směs připravte, jak je uvedeno v tabulce míchá-
ní paliva.
m OPATRNĚ
Nepoužívejte žádnou směs paliva, která byla usklad-
něna déle než 90 dnů.
m OPATRNĚ
Nikdy nepoužívejte olej pro dvoutaktní motory v do-
poručeném směšovacím poměru 100 : 1. V případě
poškození motoru kvůli nedostatečnému mazání za-
niká záruka výrobce.
m OPATRNĚ
Používejte pouze nádoby určené a schválené pro
přepravu a uchování paliva. Naplňte správná množ-
ství benzínu a oleje pro dvoutaktní motory do dodané
směšovací nádoby (viz natištěnou stupnici na nádo-
bě). Následně nádobu dobře protřepejte.
Doporučená paliva
Některé běžné benzíny jsou smíchány s příměsemi
obsahujícími kyslík jako směsi alkoholu nebo éteru,
aby splňovaly normy na ochranu čistoty ovzduší. Váš
motor běží uspokojivě se všemi druhy benzínu urče-
nými pro použití pro vozidla, včetně benzínů oboha-
cených kyslíkem.
