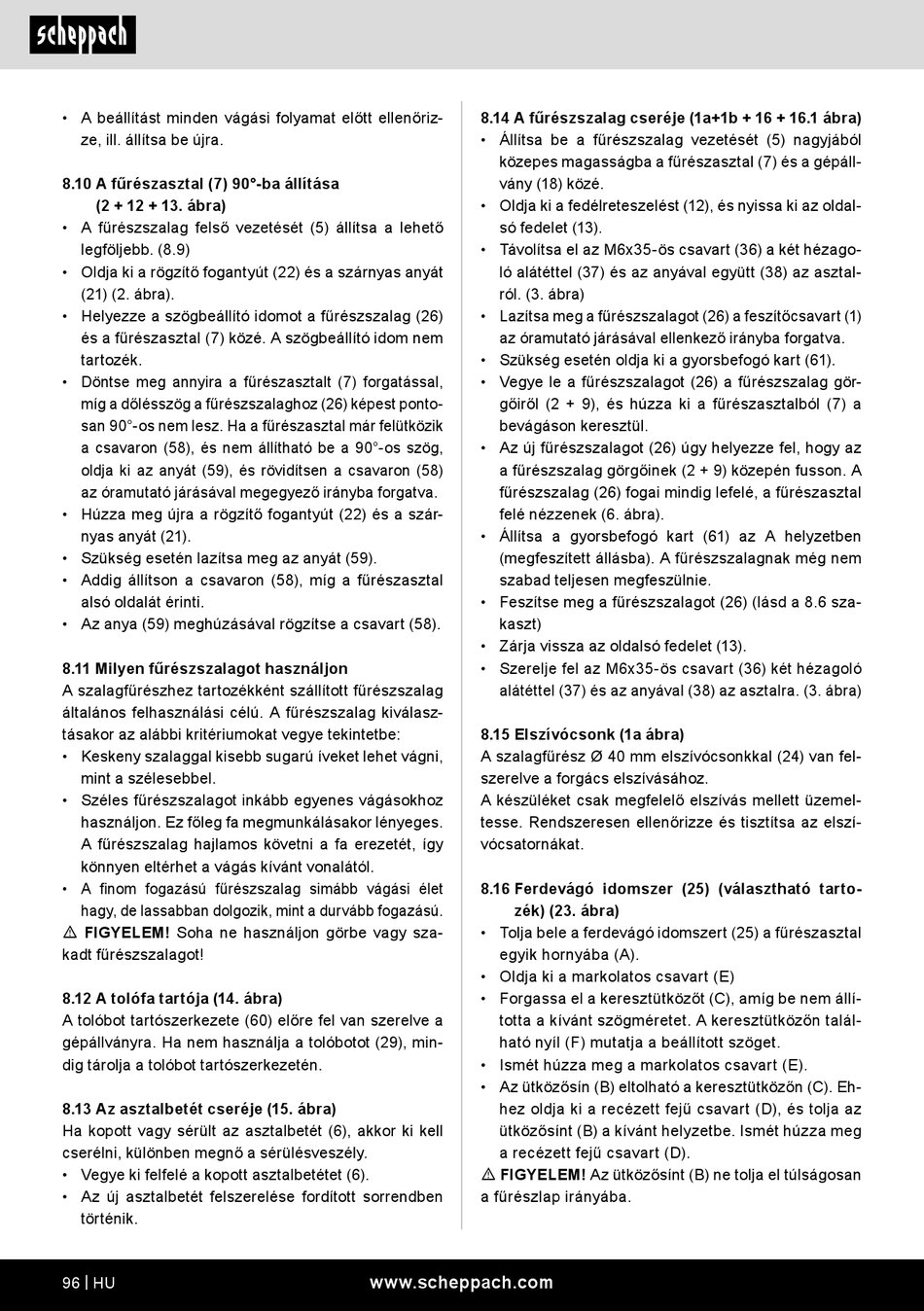

• A beállítást minden vágási folyamat előtt ellenőriz-
ze, ill. állítsa be újra.
8.10 A fűrészasztal (7) 90°-ba állítása
(2 + 12 + 13. ábra)
• A fűrészszalag felső vezetését (5) állítsa a lehető
legföljebb. (8.9)
• Oldja ki a rögzítő fogantyút (22) és a szárnyas anyát
(21) (2. ábra).
• Helyezze a szögbeállító idomot a fűrészszalag (26)
és a fűrészasztal (7) közé. A szögbeállító idom nem
tartozék.
• Döntse meg annyira a fűrészasztalt (7) forgatással,
míg a dőlésszög a fűrészszalaghoz (26) képest ponto-
san 90°-os nem lesz. Ha a fűrészasztal már felütközik
a csavaron (58), és nem állítható be a 90°-os szög,
oldja ki az anyát (59), és rövidítsen a csavaron (58)
az óramutató járásával megegyező irányba forgatva.
• Húzza meg újra a rögzítő fogantyút (22) és a szár-
nyas anyát (21).
• Szükség esetén lazítsa meg az anyát (59).
• Addig állítson a csavaron (58), míg a fűrészasztal
alsó oldalát érinti.
• Az anya (59) meghúzásával rögzítse a csavart (58).
8.11 Milyen fűrészszalagot használjon
A szalagfűrészhez tartozékként szállított fűrészszalag
általános felhasználási célú. A fűrészszalag kiválasz-
tásakor az alábbi kritériumokat vegye tekintetbe:
• Keskeny szalaggal kisebb sugarú íveket lehet vágni,
mint a szélesebbel.
• Széles fűrészszalagot inkább egyenes vágásokhoz
használjon. Ez főleg fa megmunkálásakor lényeges.
A fűrészszalag hajlamos követni a fa erezetét, így
könnyen eltérhet a vágás kívánt vonalától.
• A finom fogazású fűrészszalag simább vágási élet
hagy, de lassabban dolgozik, mint a durvább fogazású.
m FIGYELEM! Soha ne használjon görbe vagy sza-
kadt fűrészszalagot!
8.12 A tolófa tartója (14. ábra)
A tolóbot tartószerkezete (60) előre fel van szerelve a
gépállványra. Ha nem használja a tolóbotot (29), min-
dig tárolja a tolóbot tartószerkezetén.
8.13 Az asztalbetét cseréje (15. ábra)
Ha kopott vagy sérült az asztalbetét (6), akkor ki kell
cserélni, különben megnő a sérülésveszély.
• Vegye ki felfelé a kopott asztalbetétet (6).
• Az új asztalbetét felszerelése fordított sorrendben
történik.
96 | HU
8.14 A fűrészszalag cseréje (1a+1b + 16 + 16.1 ábra)
• Állítsa be a fűrészszalag vezetését (5) nagyjából
közepes magasságba a fűrészasztal (7) és a gépáll-
vány (18) közé.
• Oldja ki a fedélreteszelést (12), és nyissa ki az oldal-
só fedelet (13).
• Távolítsa el az M6x35-ös csavart (36) a két hézago-
ló alátéttel (37) és az anyával együtt (38) az asztal-
ról. (3. ábra)
• Lazítsa meg a fűrészszalagot (26) a feszítőcsavart (1)
az óramutató járásával ellenkező irányba forgatva.
• Szükség esetén oldja ki a gyorsbefogó kart (61).
• Vegye le a fűrészszalagot (26) a fűrészszalag gör-
gőiről (2 + 9), és húzza ki a fűrészasztalból (7) a
bevágáson keresztül.
• Az új fűrészszalagot (26) úgy helyezze fel, hogy az
a fűrészszalag görgőinek (2 + 9) közepén fusson. A
fűrészszalag (26) fogai mindig lefelé, a fűrészasztal
felé nézzenek (6. ábra).
• Állítsa a gyorsbefogó kart (61) az A helyzetben
(megfeszített állásba). A fűrészszalagnak még nem
szabad teljesen megfeszülnie.
• Feszítse meg a fűrészszalagot (26) (lásd a 8.6 sza-
kaszt)
• Zárja vissza az oldalsó fedelet (13).
• Szerelje fel az M6x35-ös csavart (36) két hézagoló
alátéttel (37) és az anyával (38) az asztalra. (3. ábra)
8.15 Elszívócsonk (1a ábra)
A szalagfűrész Ø 40 mm elszívócsonkkal (24) van fel-
szerelve a forgács elszívásához.
A készüléket csak megfelelő elszívás mellett üzemel-
tesse. Rendszeresen ellenőrizze és tisztítsa az elszí-
vócsatornákat.
8.16 Ferdevágó idomszer (25) (választható tarto-
zék) (23. ábra)
• Tolja bele a ferdevágó idomszert (25) a fűrészasztal
egyik hornyába (A).
• Oldja ki a markolatos csavart (E)
• Forgassa el a keresztütközőt (C), amíg be nem állí-
totta a kívánt szögméretet. A keresztütközőn talál-
ható nyíl (F) mutatja a beállított szöget.
• Ismét húzza meg a markolatos csavart (E).
• Az ütközősín (B) eltolható a keresztütközőn (C). Eh-
hez oldja ki a recézett fejű csavart (D), és tolja az
ütközősínt (B) a kívánt helyzetbe. Ismét húzza meg
a recézett fejű csavart (D).
m FIGYELEM! Az ütközősínt (B) ne tolja el túlságosan
a fűrészlap irányába.
