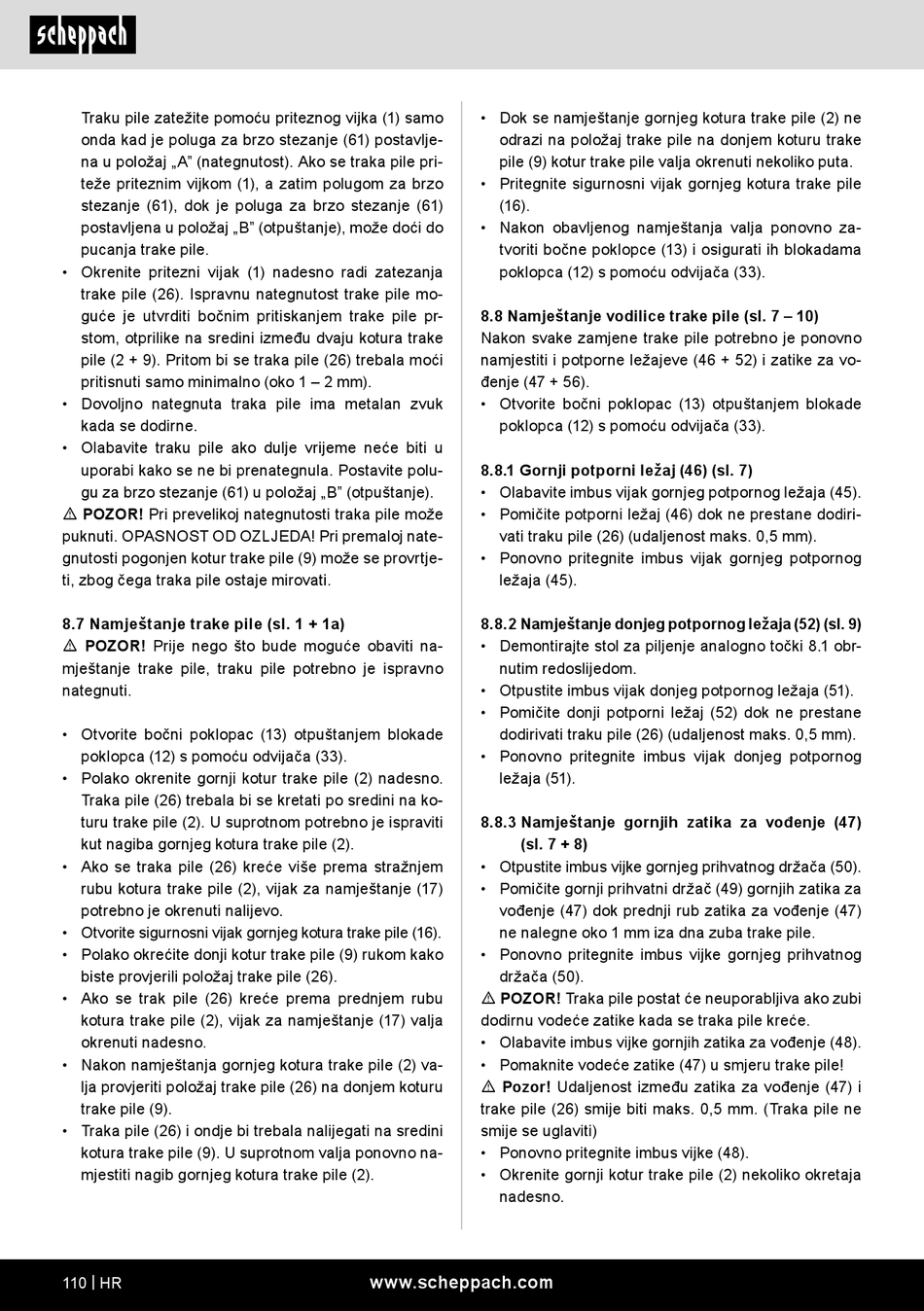

Traku pile zatežite pomoću priteznog vijka (1) samo
onda kad je poluga za brzo stezanje (61) postavlje-
na u položaj „A" (nategnutost). Ako se traka pile pri-
teže priteznim vijkom (1), a zatim polugom za brzo
stezanje (61), dok je poluga za brzo stezanje (61)
postavljena u položaj „B" (otpuštanje), može doći do
pucanja trake pile.
• Okrenite pritezni vijak (1) nadesno radi zatezanja
trake pile (26). Ispravnu nategnutost trake pile mo-
guće je utvrditi bočnim pritiskanjem trake pile pr-
stom, otprilike na sredini između dvaju kotura trake
pile (2 + 9). Pritom bi se traka pile (26) trebala moći
pritisnuti samo minimalno (oko 1 – 2 mm).
• Dovoljno nategnuta traka pile ima metalan zvuk
kada se dodirne.
• Olabavite traku pile ako dulje vrijeme neće biti u
uporabi kako se ne bi prenategnula. Postavite polu-
gu za brzo stezanje (61) u položaj „B" (otpuštanje).
m POZOR! Pri prevelikoj nategnutosti traka pile može
puknuti. OPASNOST OD OZLJEDA! Pri premaloj nate-
gnutosti pogonjen kotur trake pile (9) može se provrtje-
ti, zbog čega traka pile ostaje mirovati.
8.7 Namještanje trake pile (sl. 1 + 1a)
m POZOR! Prije nego što bude moguće obaviti na-
mještanje trake pile, traku pile potrebno je ispravno
nategnuti.
• Otvorite bočni poklopac (13) otpuštanjem blokade
poklopca (12) s pomoću odvijača (33).
• Polako okrenite gornji kotur trake pile (2) nadesno.
Traka pile (26) trebala bi se kretati po sredini na ko-
turu trake pile (2). U suprotnom potrebno je ispraviti
kut nagiba gornjeg kotura trake pile (2).
• Ako se traka pile (26) kreće više prema stražnjem
rubu kotura trake pile (2), vijak za namještanje (17)
potrebno je okrenuti nalijevo.
• Otvorite sigurnosni vijak gornjeg kotura trake pile (16).
• Polako okrećite donji kotur trake pile (9) rukom kako
biste provjerili položaj trake pile (26).
• Ako se trak pile (26) kreće prema prednjem rubu
kotura trake pile (2), vijak za namještanje (17) valja
okrenuti nadesno.
• Nakon namještanja gornjeg kotura trake pile (2) va-
lja provjeriti položaj trake pile (26) na donjem koturu
trake pile (9).
• Traka pile (26) i ondje bi trebala nalijegati na sredini
kotura trake pile (9). U suprotnom valja ponovno na-
mjestiti nagib gornjeg kotura trake pile (2).
110 | HR
• Dok se namještanje gornjeg kotura trake pile (2) ne
odrazi na položaj trake pile na donjem koturu trake
pile (9) kotur trake pile valja okrenuti nekoliko puta.
• Pritegnite sigurnosni vijak gornjeg kotura trake pile
(16).
• Nakon obavljenog namještanja valja ponovno za-
tvoriti bočne poklopce (13) i osigurati ih blokadama
poklopca (12) s pomoću odvijača (33).
8.8 Namještanje vodilice trake pile (sl. 7 – 10)
Nakon svake zamjene trake pile potrebno je ponovno
namjestiti i potporne ležajeve (46 + 52) i zatike za vo-
đenje (47 + 56).
• Otvorite bočni poklopac (13) otpuštanjem blokade
poklopca (12) s pomoću odvijača (33).
8.8.1 Gornji potporni ležaj (46) (sl. 7)
• Olabavite imbus vijak gornjeg potpornog ležaja (45).
• Pomičite potporni ležaj (46) dok ne prestane dodiri-
vati traku pile (26) (udaljenost maks. 0,5 mm).
• Ponovno pritegnite imbus vijak gornjeg potpornog
ležaja (45).
8.8.2 Namještanje donjeg potpornog ležaja (52) (sl. 9)
• Demontirajte stol za piljenje analogno točki 8.1 obr-
nutim redoslijedom.
• Otpustite imbus vijak donjeg potpornog ležaja (51).
• Pomičite donji potporni ležaj (52) dok ne prestane
dodirivati traku pile (26) (udaljenost maks. 0,5 mm).
• Ponovno pritegnite imbus vijak donjeg potpornog
ležaja (51).
8.8.3 Namještanje gornjih zatika za vođenje (47)
(sl. 7 + 8)
• Otpustite imbus vijke gornjeg prihvatnog držača (50).
• Pomičite gornji prihvatni držač (49) gornjih zatika za
vođenje (47) dok prednji rub zatika za vođenje (47)
ne nalegne oko 1 mm iza dna zuba trake pile.
• Ponovno pritegnite imbus vijke gornjeg prihvatnog
držača (50).
m POZOR! Traka pile postat će neuporabljiva ako zubi
dodirnu vodeće zatike kada se traka pile kreće.
• Olabavite imbus vijke gornjih zatika za vođenje (48).
• Pomaknite vodeće zatike (47) u smjeru trake pile!
m Pozor! Udaljenost između zatika za vođenje (47) i
trake pile (26) smije biti maks. 0,5 mm. (Traka pile ne
smije se uglaviti)
• Ponovno pritegnite imbus vijke (48).
• Okrenite gornji kotur trake pile (2) nekoliko okretaja
nadesno.
