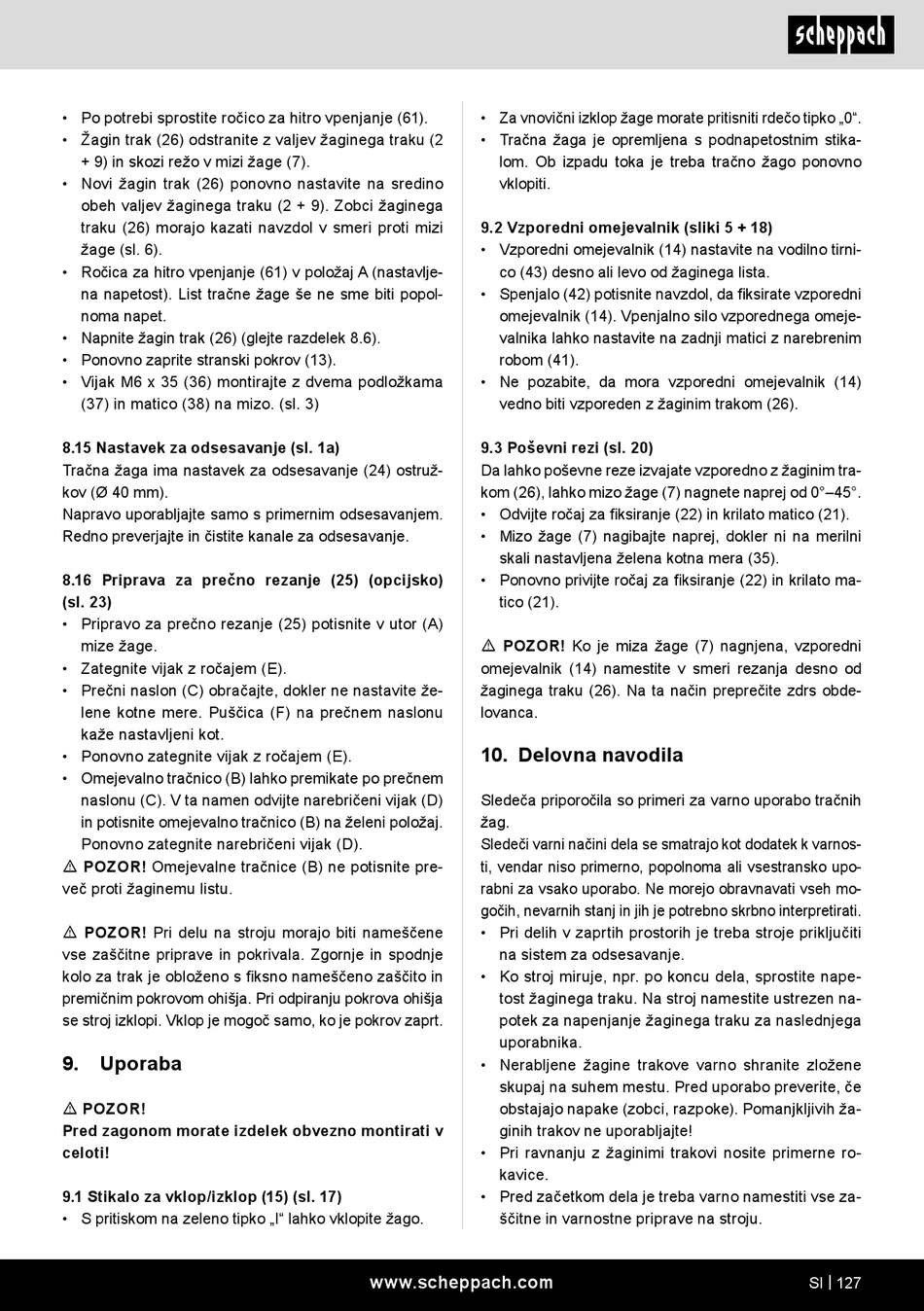

• Po potrebi sprostite ročico za hitro vpenjanje (61).
• Žagin trak (26) odstranite z valjev žaginega traku (2
+ 9) in skozi režo v mizi žage (7).
• Novi žagin trak (26) ponovno nastavite na sredino
obeh valjev žaginega traku (2 + 9). Zobci žaginega
traku (26) morajo kazati navzdol v smeri proti mizi
žage (sl. 6).
• Ročica za hitro vpenjanje (61) v položaj A (nastavlje-
na napetost). List tračne žage še ne sme biti popol-
noma napet.
• Napnite žagin trak (26) (glejte razdelek 8.6).
• Ponovno zaprite stranski pokrov (13).
• Vijak M6 x 35 (36) montirajte z dvema podložkama
(37) in matico (38) na mizo. (sl. 3)
8.15 Nastavek za odsesavanje (sl. 1a)
Tračna žaga ima nastavek za odsesavanje (24) ostruž-
kov (Ø 40 mm).
Napravo uporabljajte samo s primernim odsesavanjem.
Redno preverjajte in čistite kanale za odsesavanje.
8.16 Priprava za prečno rezanje (25) (opcijsko)
(sl. 23)
• Pripravo za prečno rezanje (25) potisnite v utor (A)
mize žage.
• Zategnite vijak z ročajem (E).
• Prečni naslon (C) obračajte, dokler ne nastavite že-
lene kotne mere. Puščica (F) na prečnem naslonu
kaže nastavljeni kot.
• Ponovno zategnite vijak z ročajem (E).
• Omejevalno tračnico (B) lahko premikate po prečnem
naslonu (C). V ta namen odvijte narebričeni vijak (D)
in potisnite omejevalno tračnico (B) na želeni položaj.
Ponovno zategnite narebričeni vijak (D).
m POZOR! Omejevalne tračnice (B) ne potisnite pre-
več proti žaginemu listu.
m POZOR! Pri delu na stroju morajo biti nameščene
vse zaščitne priprave in pokrivala. Zgornje in spodnje
kolo za trak je obloženo s fiksno nameščeno zaščito in
premičnim pokrovom ohišja. Pri odpiranju pokrova ohišja
se stroj izklopi. Vklop je mogoč samo, ko je pokrov zaprt.
9. Uporaba
m POZOR!
Pred zagonom morate izdelek obvezno montirati v
celoti!
9.1 Stikalo za vklop/izklop (15) (sl. 17)
• S pritiskom na zeleno tipko „I" lahko vklopite žago.
• Za vnovični izklop žage morate pritisniti rdečo tipko „0".
• Tračna žaga je opremljena s podnapetostnim stika-
lom. Ob izpadu toka je treba tračno žago ponovno
vklopiti.
9.2 Vzporedni omejevalnik (sliki 5 + 18)
• Vzporedni omejevalnik (14) nastavite na vodilno tirni-
co (43) desno ali levo od žaginega lista.
• Spenjalo (42) potisnite navzdol, da fiksirate vzporedni
omejevalnik (14). Vpenjalno silo vzporednega omeje-
valnika lahko nastavite na zadnji matici z narebrenim
robom (41).
• Ne pozabite, da mora vzporedni omejevalnik (14)
vedno biti vzporeden z žaginim trakom (26).
9.3 Poševni rezi (sl. 20)
Da lahko poševne reze izvajate vzporedno z žaginim tra-
kom (26), lahko mizo žage (7) nagnete naprej od 0°–45°.
• Odvijte ročaj za fiksiranje (22) in krilato matico (21).
• Mizo žage (7) nagibajte naprej, dokler ni na merilni
skali nastavljena želena kotna mera (35).
• Ponovno privijte ročaj za fiksiranje (22) in krilato ma-
tico (21).
m POZOR! Ko je miza žage (7) nagnjena, vzporedni
omejevalnik (14) namestite v smeri rezanja desno od
žaginega traku (26). Na ta način preprečite zdrs obde-
lovanca.
10. Delovna navodila
Sledeča priporočila so primeri za varno uporabo tračnih
žag.
Sledeči varni načini dela se smatrajo kot dodatek k varnos-
ti, vendar niso primerno, popolnoma ali vsestransko upo-
rabni za vsako uporabo. Ne morejo obravnavati vseh mo-
gočih, nevarnih stanj in jih je potrebno skrbno interpretirati.
• Pri delih v zaprtih prostorih je treba stroje priključiti
na sistem za odsesavanje.
• Ko stroj miruje, npr. po koncu dela, sprostite nape-
tost žaginega traku. Na stroj namestite ustrezen na-
potek za napenjanje žaginega traku za naslednjega
uporabnika.
• Nerabljene žagine trakove varno shranite zložene
skupaj na suhem mestu. Pred uporabo preverite, če
obstajajo napake (zobci, razpoke). Pomanjkljivih ža-
ginih trakov ne uporabljajte!
• Pri ravnanju z žaginimi trakovi nosite primerne ro-
kavice.
• Pred začetkom dela je treba varno namestiti vse za-
ščitne in varnostne priprave na stroju.
