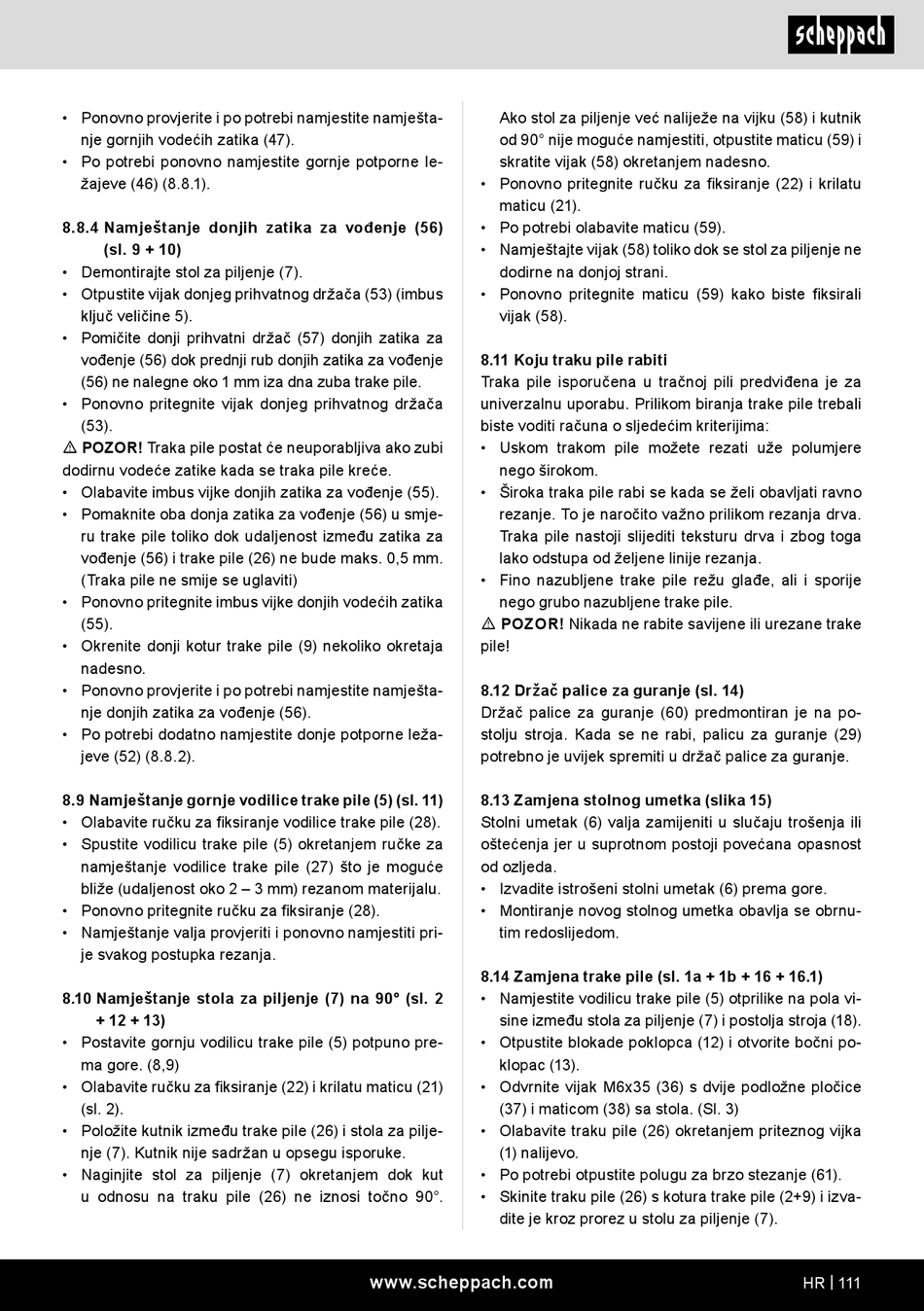

• Ponovno provjerite i po potrebi namjestite namješta-
nje gornjih vodećih zatika (47).
• Po potrebi ponovno namjestite gornje potporne le-
žajeve (46) (8.8.1).
8.8.4 Namještanje donjih zatika za vođenje (56)
(sl. 9 + 10)
• Demontirajte stol za piljenje (7).
• Otpustite vijak donjeg prihvatnog držača (53) (imbus
ključ veličine 5).
• Pomičite donji prihvatni držač (57) donjih zatika za
vođenje (56) dok prednji rub donjih zatika za vođenje
(56) ne nalegne oko 1 mm iza dna zuba trake pile.
• Ponovno pritegnite vijak donjeg prihvatnog držača
(53).
m POZOR! Traka pile postat će neuporabljiva ako zubi
dodirnu vodeće zatike kada se traka pile kreće.
• Olabavite imbus vijke donjih zatika za vođenje (55).
• Pomaknite oba donja zatika za vođenje (56) u smje-
ru trake pile toliko dok udaljenost između zatika za
vođenje (56) i trake pile (26) ne bude maks. 0,5 mm.
(Traka pile ne smije se uglaviti)
• Ponovno pritegnite imbus vijke donjih vodećih zatika
(55).
• Okrenite donji kotur trake pile (9) nekoliko okretaja
nadesno.
• Ponovno provjerite i po potrebi namjestite namješta-
nje donjih zatika za vođenje (56).
• Po potrebi dodatno namjestite donje potporne leža-
jeve (52) (8.8.2).
8.9 Namještanje gornje vodilice trake pile (5) (sl. 11)
• Olabavite ručku za fiksiranje vodilice trake pile (28).
• Spustite vodilicu trake pile (5) okretanjem ručke za
namještanje vodilice trake pile (27) što je moguće
bliže (udaljenost oko 2 – 3 mm) rezanom materijalu.
• Ponovno pritegnite ručku za fiksiranje (28).
• Namještanje valja provjeriti i ponovno namjestiti pri-
je svakog postupka rezanja.
8.10 Namještanje stola za piljenje (7) na 90° (sl. 2
+ 12 + 13)
• Postavite gornju vodilicu trake pile (5) potpuno pre-
ma gore. (8,9)
• Olabavite ručku za fiksiranje (22) i krilatu maticu (21)
(sl. 2).
• Položite kutnik između trake pile (26) i stola za pilje-
nje (7). Kutnik nije sadržan u opsegu isporuke.
• Naginjite stol za piljenje (7) okretanjem dok kut
u odnosu na traku pile (26) ne iznosi točno 90°.
Ako stol za piljenje već naliježe na vijku (58) i kutnik
od 90° nije moguće namjestiti, otpustite maticu (59) i
skratite vijak (58) okretanjem nadesno.
• Ponovno pritegnite ručku za fiksiranje (22) i krilatu
maticu (21).
• Po potrebi olabavite maticu (59).
• Namještajte vijak (58) toliko dok se stol za piljenje ne
dodirne na donjoj strani.
• Ponovno pritegnite maticu (59) kako biste fiksirali
vijak (58).
8.11 Koju traku pile rabiti
Traka pile isporučena u tračnoj pili predviđena je za
univerzalnu uporabu. Prilikom biranja trake pile trebali
biste voditi računa o sljedećim kriterijima:
• Uskom trakom pile možete rezati uže polumjere
nego širokom.
• Široka traka pile rabi se kada se želi obavljati ravno
rezanje. To je naročito važno prilikom rezanja drva.
Traka pile nastoji slijediti teksturu drva i zbog toga
lako odstupa od željene linije rezanja.
• Fino nazubljene trake pile režu glađe, ali i sporije
nego grubo nazubljene trake pile.
m POZOR! Nikada ne rabite savijene ili urezane trake
pile!
8.12 Držač palice za guranje (sl. 14)
Držač palice za guranje (60) predmontiran je na po-
stolju stroja. Kada se ne rabi, palicu za guranje (29)
potrebno je uvijek spremiti u držač palice za guranje.
8.13 Zamjena stolnog umetka (slika 15)
Stolni umetak (6) valja zamijeniti u slučaju trošenja ili
oštećenja jer u suprotnom postoji povećana opasnost
od ozljeda.
• Izvadite istrošeni stolni umetak (6) prema gore.
• Montiranje novog stolnog umetka obavlja se obrnu-
tim redoslijedom.
8.14 Zamjena trake pile (sl. 1a + 1b + 16 + 16.1)
• Namjestite vodilicu trake pile (5) otprilike na pola vi-
sine između stola za piljenje (7) i postolja stroja (18).
• Otpustite blokade poklopca (12) i otvorite bočni po-
klopac (13).
• Odvrnite vijak M6x35 (36) s dvije podložne pločice
(37) i maticom (38) sa stola. (Sl. 3)
• Olabavite traku pile (26) okretanjem priteznog vijka
(1) nalijevo.
• Po potrebi otpustite polugu za brzo stezanje (61).
• Skinite traku pile (26) s kotura trake pile (2+9) i izva-
dite je kroz prorez u stolu za piljenje (7).
