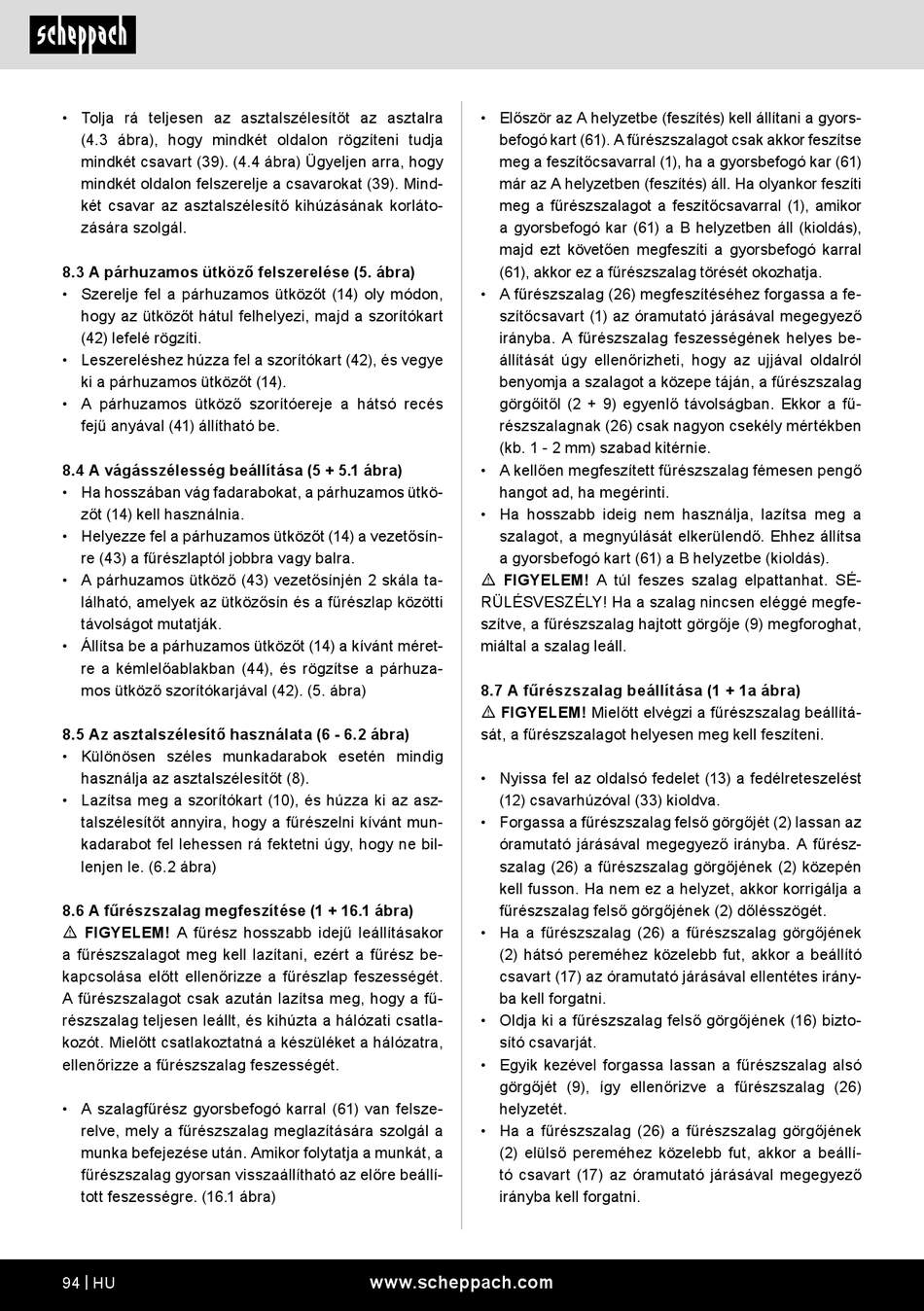

• Tolja rá teljesen az asztalszélesítőt az asztalra
(4.3 ábra), hogy mindkét oldalon rögzíteni tudja
mindkét csavart (39). (4.4 ábra) Ügyeljen arra, hogy
mindkét oldalon felszerelje a csavarokat (39). Mind-
két csavar az asztalszélesítő kihúzásának korláto-
zására szolgál.
8.3 A párhuzamos ütköző felszerelése (5. ábra)
• Szerelje fel a párhuzamos ütközőt (14) oly módon,
hogy az ütközőt hátul felhelyezi, majd a szorítókart
(42) lefelé rögzíti.
• Leszereléshez húzza fel a szorítókart (42), és vegye
ki a párhuzamos ütközőt (14).
• A párhuzamos ütköző szorítóereje a hátsó recés
fejű anyával (41) állítható be.
8.4 A vágásszélesség beállítása (5 + 5.1 ábra)
• Ha hosszában vág fadarabokat, a párhuzamos ütkö-
zőt (14) kell használnia.
• Helyezze fel a párhuzamos ütközőt (14) a vezetősín-
re (43) a fűrészlaptól jobbra vagy balra.
• A párhuzamos ütköző (43) vezetősínjén 2 skála ta-
lálható, amelyek az ütközősín és a fűrészlap közötti
távolságot mutatják.
• Állítsa be a párhuzamos ütközőt (14) a kívánt méret-
re a kémlelőablakban (44), és rögzítse a párhuza-
mos ütköző szorítókarjával (42). (5. ábra)
8.5 Az asztalszélesítő használata (6 - 6.2 ábra)
• Különösen széles munkadarabok esetén mindig
használja az asztalszélesítőt (8).
• Lazítsa meg a szorítókart (10), és húzza ki az asz-
talszélesítőt annyira, hogy a fűrészelni kívánt mun-
kadarabot fel lehessen rá fektetni úgy, hogy ne bil-
lenjen le. (6.2 ábra)
8.6 A fűrészszalag megfeszítése (1 + 16.1 ábra)
m FIGYELEM! A fűrész hosszabb idejű leállításakor
a fűrészszalagot meg kell lazítani, ezért a fűrész be-
kapcsolása előtt ellenőrizze a fűrészlap feszességét.
A fűrészszalagot csak azután lazítsa meg, hogy a fű-
részszalag teljesen leállt, és kihúzta a hálózati csatla-
kozót. Mielőtt csatlakoztatná a készüléket a hálózatra,
ellenőrizze a fűrészszalag feszességét.
• A szalagfűrész gyorsbefogó karral (61) van felsze-
relve, mely a fűrészszalag meglazítására szolgál a
munka befejezése után. Amikor folytatja a munkát, a
fűrészszalag gyorsan visszaállítható az előre beállí-
tott feszességre. (16.1 ábra)
94 | HU
• Először az A helyzetbe (feszítés) kell állítani a gyors-
befogó kart (61). A fűrészszalagot csak akkor feszítse
meg a feszítőcsavarral (1), ha a gyorsbefogó kar (61)
már az A helyzetben (feszítés) áll. Ha olyankor feszíti
meg a fűrészszalagot a feszítőcsavarral (1), amikor
a gyorsbefogó kar (61) a B helyzetben áll (kioldás),
majd ezt követően megfeszíti a gyorsbefogó karral
(61), akkor ez a fűrészszalag törését okozhatja.
• A fűrészszalag (26) megfeszítéséhez forgassa a fe-
szítőcsavart (1) az óramutató járásával megegyező
irányba. A fűrészszalag feszességének helyes be-
állítását úgy ellenőrizheti, hogy az ujjával oldalról
benyomja a szalagot a közepe táján, a fűrészszalag
görgőitől (2 + 9) egyenlő távolságban. Ekkor a fű-
részszalagnak (26) csak nagyon csekély mértékben
(kb. 1 - 2 mm) szabad kitérnie.
• A kellően megfeszített fűrészszalag fémesen pengő
hangot ad, ha megérinti.
• Ha hosszabb ideig nem használja, lazítsa meg a
szalagot, a megnyúlását elkerülendő. Ehhez állítsa
a gyorsbefogó kart (61) a B helyzetbe (kioldás).
m FIGYELEM! A túl feszes szalag elpattanhat. SÉ-
RÜLÉSVESZÉLY! Ha a szalag nincsen eléggé megfe-
szítve, a fűrészszalag hajtott görgője (9) megforoghat,
miáltal a szalag leáll.
8.7 A fűrészszalag beállítása (1 + 1a ábra)
m FIGYELEM! Mielőtt elvégzi a fűrészszalag beállítá-
sát, a fűrészszalagot helyesen meg kell feszíteni.
• Nyissa fel az oldalsó fedelet (13) a fedélreteszelést
(12) csavarhúzóval (33) kioldva.
• Forgassa a fűrészszalag felső görgőjét (2) lassan az
óramutató járásával megegyező irányba. A fűrész-
szalag (26) a fűrészszalag görgőjének (2) közepén
kell fusson. Ha nem ez a helyzet, akkor korrigálja a
fűrészszalag felső görgőjének (2) dőlésszögét.
• Ha a fűrészszalag (26) a fűrészszalag görgőjének
(2) hátsó pereméhez közelebb fut, akkor a beállító
csavart (17) az óramutató járásával ellentétes irány-
ba kell forgatni.
• Oldja ki a fűrészszalag felső görgőjének (16) bizto-
sító csavarját.
• Egyik kezével forgassa lassan a fűrészszalag alsó
görgőjét (9), így ellenőrizve a fűrészszalag (26)
helyzetét.
• Ha a fűrészszalag (26) a fűrészszalag görgőjének
(2) elülső pereméhez közelebb fut, akkor a beállí-
tó csavart (17) az óramutató járásával megegyező
irányba kell forgatni.
