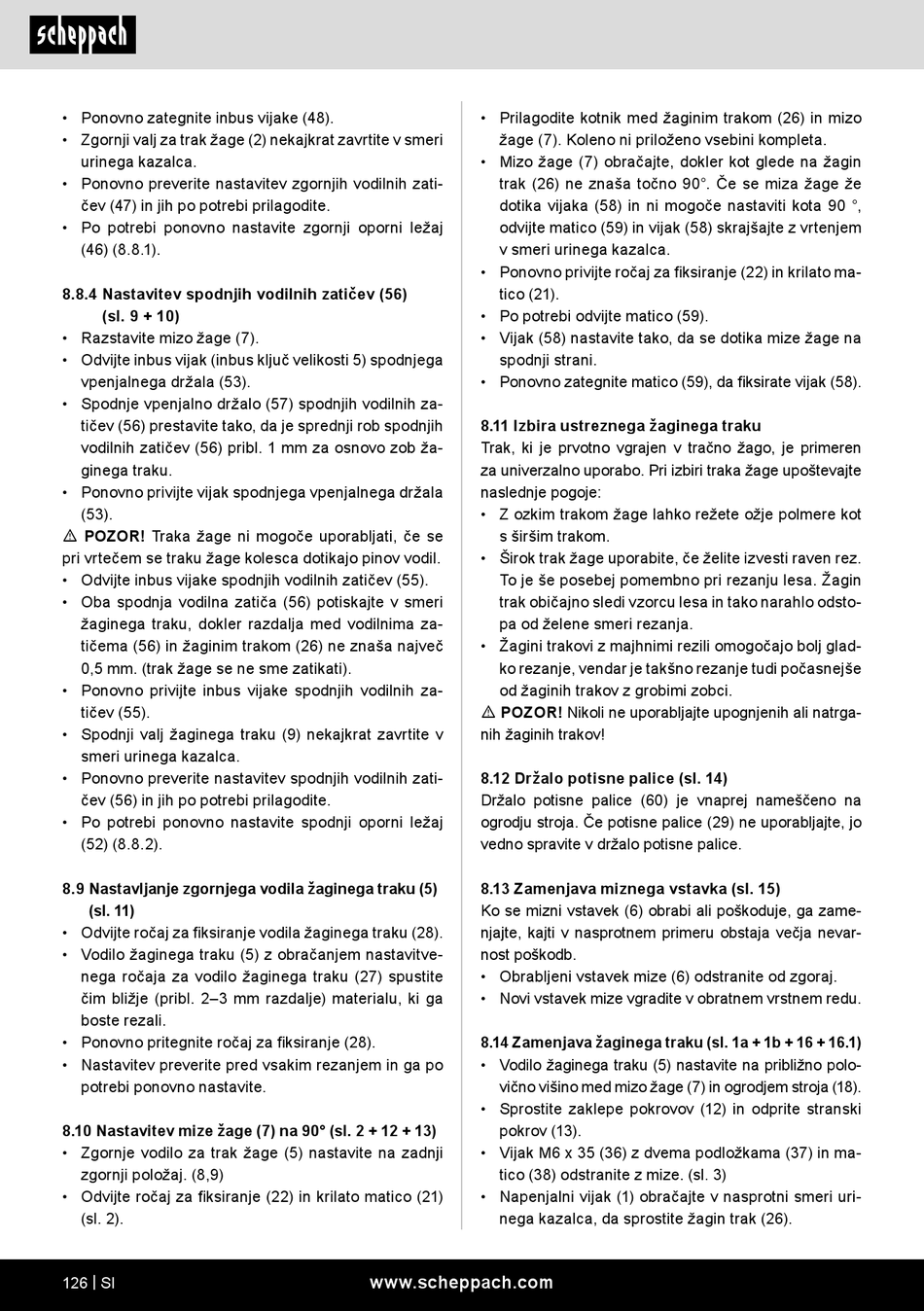

• Ponovno zategnite inbus vijake (48).
• Zgornji valj za trak žage (2) nekajkrat zavrtite v smeri
urinega kazalca.
• Ponovno preverite nastavitev zgornjih vodilnih zati-
čev (47) in jih po potrebi prilagodite.
• Po potrebi ponovno nastavite zgornji oporni ležaj
(46) (8.8.1).
8.8.4 Nastavitev spodnjih vodilnih zatičev (56)
(sl. 9 + 10)
• Razstavite mizo žage (7).
• Odvijte inbus vijak (inbus ključ velikosti 5) spodnjega
vpenjalnega držala (53).
• Spodnje vpenjalno držalo (57) spodnjih vodilnih za-
tičev (56) prestavite tako, da je sprednji rob spodnjih
vodilnih zatičev (56) pribl. 1 mm za osnovo zob ža-
ginega traku.
• Ponovno privijte vijak spodnjega vpenjalnega držala
(53).
m POZOR! Traka žage ni mogoče uporabljati, če se
pri vrtečem se traku žage kolesca dotikajo pinov vodil.
• Odvijte inbus vijake spodnjih vodilnih zatičev (55).
• Oba spodnja vodilna zatiča (56) potiskajte v smeri
žaginega traku, dokler razdalja med vodilnima za-
tičema (56) in žaginim trakom (26) ne znaša največ
0,5 mm. (trak žage se ne sme zatikati).
• Ponovno privijte inbus vijake spodnjih vodilnih za-
tičev (55).
• Spodnji valj žaginega traku (9) nekajkrat zavrtite v
smeri urinega kazalca.
• Ponovno preverite nastavitev spodnjih vodilnih zati-
čev (56) in jih po potrebi prilagodite.
• Po potrebi ponovno nastavite spodnji oporni ležaj
(52) (8.8.2).
8.9 Nastavljanje zgornjega vodila žaginega traku (5)
(sl. 11)
• Odvijte ročaj za fiksiranje vodila žaginega traku (28).
• Vodilo žaginega traku (5) z obračanjem nastavitve-
nega ročaja za vodilo žaginega traku (27) spustite
čim bližje (pribl. 2–3 mm razdalje) materialu, ki ga
boste rezali.
• Ponovno pritegnite ročaj za fiksiranje (28).
• Nastavitev preverite pred vsakim rezanjem in ga po
potrebi ponovno nastavite.
8.10 Nastavitev mize žage (7) na 90° (sl. 2 + 12 + 13)
• Zgornje vodilo za trak žage (5) nastavite na zadnji
zgornji položaj. (8,9)
• Odvijte ročaj za fiksiranje (22) in krilato matico (21)
(sl. 2).
126 | SI
• Prilagodite kotnik med žaginim trakom (26) in mizo
žage (7). Koleno ni priloženo vsebini kompleta.
• Mizo žage (7) obračajte, dokler kot glede na žagin
trak (26) ne znaša točno 90°. Če se miza žage že
dotika vijaka (58) in ni mogoče nastaviti kota 90 °,
odvijte matico (59) in vijak (58) skrajšajte z vrtenjem
v smeri urinega kazalca.
• Ponovno privijte ročaj za fiksiranje (22) in krilato ma-
tico (21).
• Po potrebi odvijte matico (59).
• Vijak (58) nastavite tako, da se dotika mize žage na
spodnji strani.
• Ponovno zategnite matico (59), da fiksirate vijak (58).
8.11 Izbira ustreznega žaginega traku
Trak, ki je prvotno vgrajen v tračno žago, je primeren
za univerzalno uporabo. Pri izbiri traka žage upoštevajte
naslednje pogoje:
• Z ozkim trakom žage lahko režete ožje polmere kot
s širšim trakom.
• Širok trak žage uporabite, če želite izvesti raven rez.
To je še posebej pomembno pri rezanju lesa. Žagin
trak običajno sledi vzorcu lesa in tako narahlo odsto-
pa od želene smeri rezanja.
• Žagini trakovi z majhnimi rezili omogočajo bolj glad-
ko rezanje, vendar je takšno rezanje tudi počasnejše
od žaginih trakov z grobimi zobci.
m POZOR! Nikoli ne uporabljajte upognjenih ali natrga-
nih žaginih trakov!
8.12 Držalo potisne palice (sl. 14)
Držalo potisne palice (60) je vnaprej nameščeno na
ogrodju stroja. Če potisne palice (29) ne uporabljajte, jo
vedno spravite v držalo potisne palice.
8.13 Zamenjava miznega vstavka (sl. 15)
Ko se mizni vstavek (6) obrabi ali poškoduje, ga zame-
njajte, kajti v nasprotnem primeru obstaja večja nevar-
nost poškodb.
• Obrabljeni vstavek mize (6) odstranite od zgoraj.
• Novi vstavek mize vgradite v obratnem vrstnem redu.
8.14 Zamenjava žaginega traku (sl. 1a + 1b + 16 + 16.1)
• Vodilo žaginega traku (5) nastavite na približno polo-
vično višino med mizo žage (7) in ogrodjem stroja (18).
• Sprostite zaklepe pokrovov (12) in odprite stranski
pokrov (13).
• Vijak M6 x 35 (36) z dvema podložkama (37) in ma-
tico (38) odstranite z mize. (sl. 3)
• Napenjalni vijak (1) obračajte v nasprotni smeri uri-
nega kazalca, da sprostite žagin trak (26).
