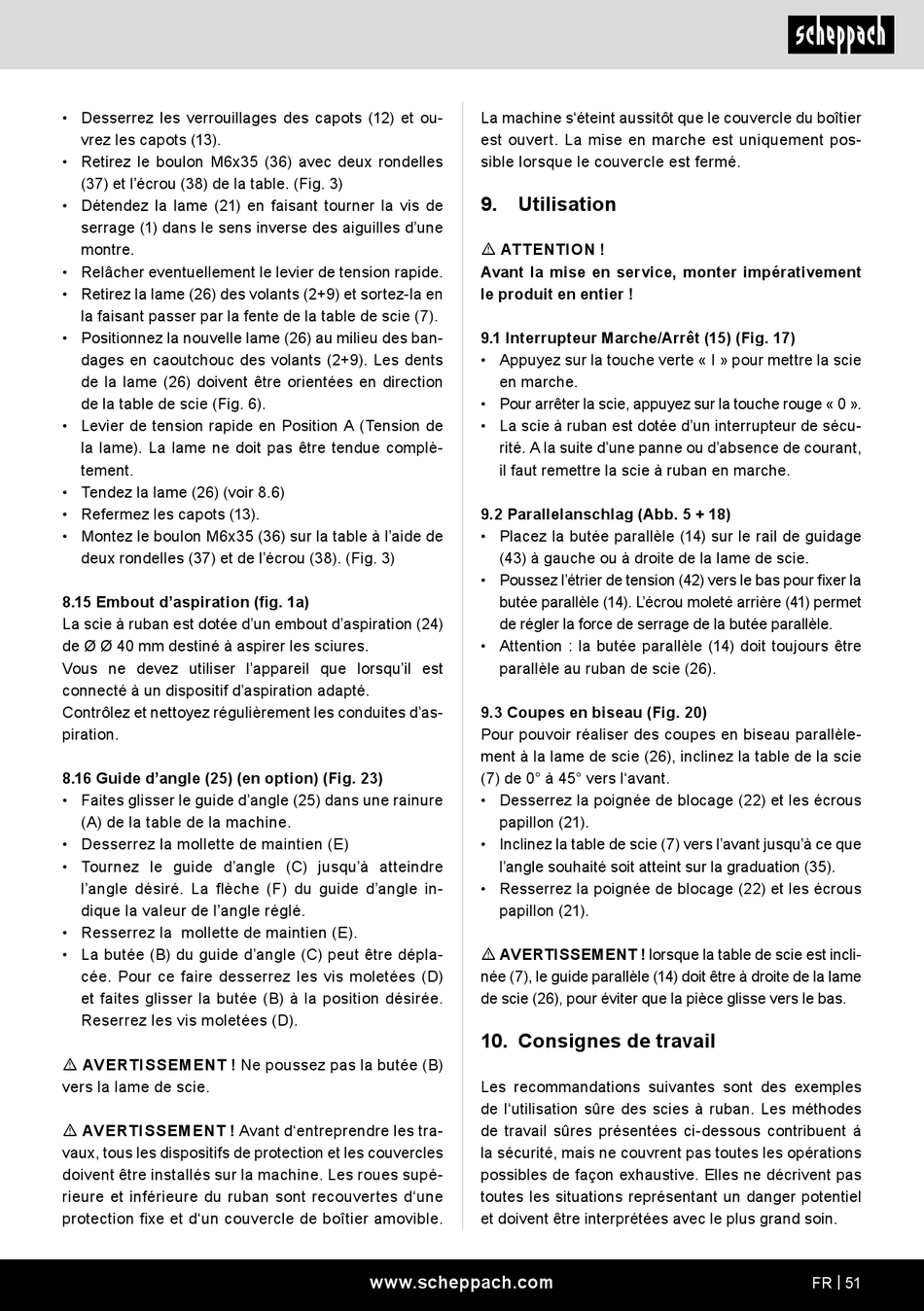

• Desserrez les verrouillages des capots (12) et ou-
vrez les capots (13).
• Retirez le boulon M6x35 (36) avec deux rondelles
(37) et l'écrou (38) de la table. (Fig. 3)
• Détendez la lame (21) en faisant tourner la vis de
serrage (1) dans le sens inverse des aiguilles d'une
montre.
• Relâcher eventuellement le levier de tension rapide.
• Retirez la lame (26) des volants (2+9) et sortez-la en
la faisant passer par la fente de la table de scie (7).
• Positionnez la nouvelle lame (26) au milieu des ban-
dages en caoutchouc des volants (2+9). Les dents
de la lame (26) doivent être orientées en direction
de la table de scie (Fig. 6).
• Levier de tension rapide en Position A (Tension de
la lame). La lame ne doit pas être tendue complè-
tement.
• Tendez la lame (26) (voir 8.6)
• Refermez les capots (13).
• Montez le boulon M6x35 (36) sur la table à l'aide de
deux rondelles (37) et de l'écrou (38). (Fig. 3)
8.15 Embout d'aspiration (fig. 1a)
La scie à ruban est dotée d'un embout d'aspiration (24)
de Ø Ø 40 mm destiné à aspirer les sciures.
Vous ne devez utiliser l'appareil que lorsqu'il est
connecté à un dispositif d'aspiration adapté.
Contrôlez et nettoyez régulièrement les conduites d'as-
piration.
8.16 Guide d'angle (25) (en option) (Fig. 23)
• Faites glisser le guide d'angle (25) dans une rainure
(A) de la table de la machine.
• Desserrez la mollette de maintien (E)
• Tournez le guide d'angle (C) jusqu'à atteindre
l'angle désiré. La flèche (F) du guide d'angle in-
dique la valeur de l'angle réglé.
• Resserrez la mollette de maintien (E).
• La butée (B) du guide d'angle (C) peut être dépla-
cée. Pour ce faire desserrez les vis moletées (D)
et faites glisser la butée (B) à la position désirée.
Reserrez les vis moletées (D).
m AVERTISSEMENT ! Ne poussez pas la butée (B)
vers la lame de scie.
m AVERTISSEMENT ! Avant d'entreprendre les tra-
vaux, tous les dispositifs de protection et les couvercles
doivent être installés sur la machine. Les roues supé-
rieure et inférieure du ruban sont recouvertes d'une
protection fixe et d'un couvercle de boîtier amovible.
La machine s'éteint aussitôt que le couvercle du boîtier
est ouvert. La mise en marche est uniquement pos-
sible lorsque le couvercle est fermé.
9.
Utilisation
m ATTENTION !
Avant la mise en service, monter impérativement
le produit en entier !
9.1 Interrupteur Marche/Arrêt (15) (Fig. 17)
• Appuyez sur la touche verte « I » pour mettre la scie
en marche.
• Pour arrêter la scie, appuyez sur la touche rouge « 0 ».
• La scie à ruban est dotée d'un interrupteur de sécu-
rité. A la suite d'une panne ou d'absence de courant,
il faut remettre la scie à ruban en marche.
9.2 Parallelanschlag (Abb. 5 + 18)
• Placez la butée parallèle (14) sur le rail de guidage
(43) à gauche ou à droite de la lame de scie.
• Poussez l'étrier de tension (42) vers le bas pour fixer la
butée parallèle (14). L'écrou moleté arrière (41) permet
de régler la force de serrage de la butée parallèle.
• Attention : la butée parallèle (14) doit toujours être
parallèle au ruban de scie (26).
9.3 Coupes en biseau (Fig. 20)
Pour pouvoir réaliser des coupes en biseau parallèle-
ment à la lame de scie (26), inclinez la table de la scie
(7) de 0° à 45° vers l'avant.
• Desserrez la poignée de blocage (22) et les écrous
papillon (21).
• Inclinez la table de scie (7) vers l'avant jusqu'à ce que
l'angle souhaité soit atteint sur la graduation (35).
• Resserrez la poignée de blocage (22) et les écrous
papillon (21).
m AVERTISSEMENT ! lorsque la table de scie est incli-
née (7), le guide parallèle (14) doit être à droite de la lame
de scie (26), pour éviter que la pièce glisse vers le bas.
10. Consignes de travail
Les recommandations suivantes sont des exemples
de l'utilisation sûre des scies à ruban. Les méthodes
de travail sûres présentées ci-dessous contribuent á
la sécurité, mais ne couvrent pas toutes les opérations
possibles de façon exhaustive. Elles ne décrivent pas
toutes les situations représentant un danger potentiel
et doivent être interprétées avec le plus grand soin.
