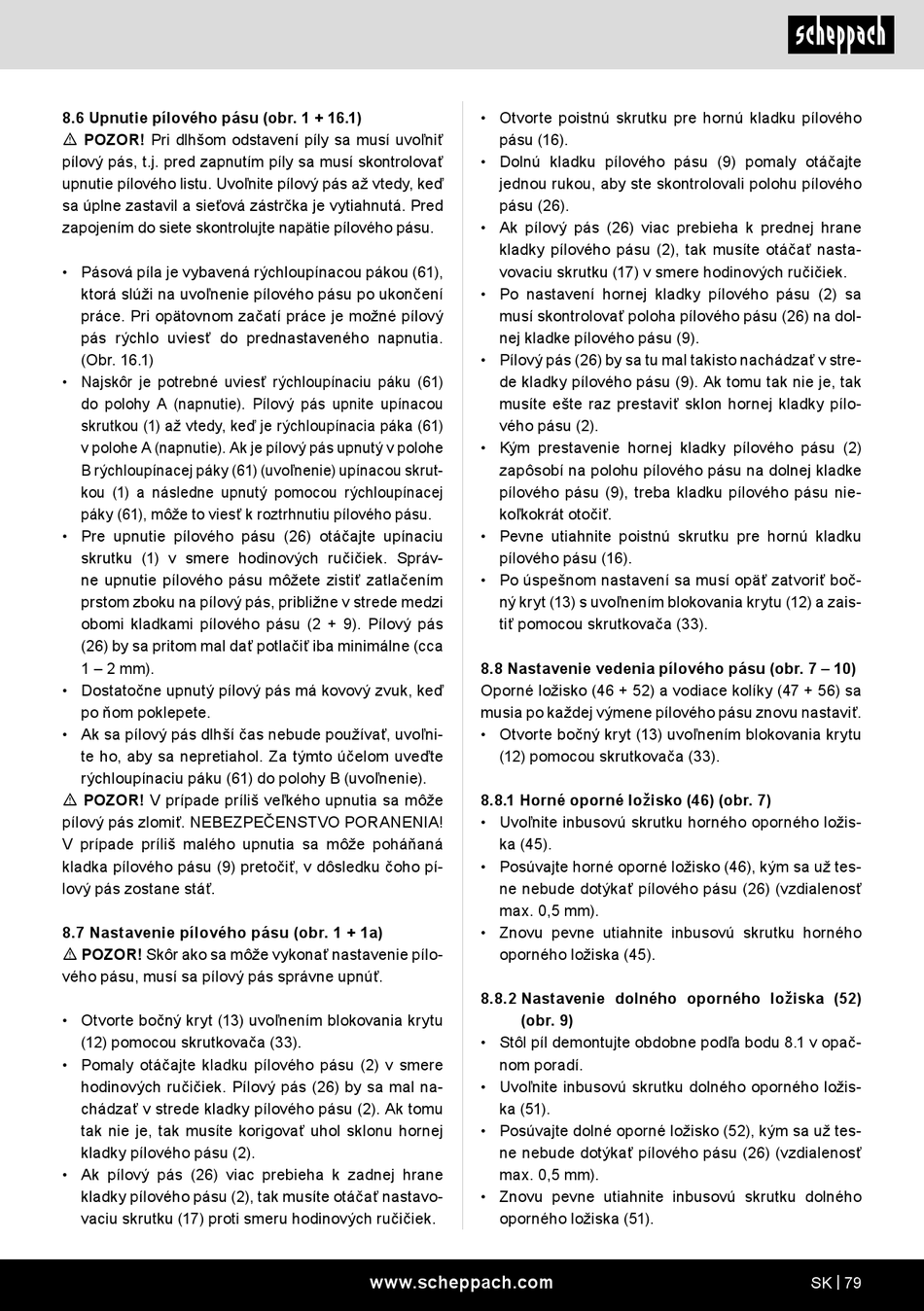

8.6 Upnutie pílového pásu (obr. 1 + 16.1)
m POZOR! Pri dlhšom odstavení píly sa musí uvoľniť
pílový pás, t.j. pred zapnutím píly sa musí skontrolovať
upnutie pílového listu. Uvoľnite pílový pás až vtedy, keď
sa úplne zastavil a sieťová zástrčka je vytiahnutá. Pred
zapojením do siete skontrolujte napätie pílového pásu.
• Pásová píla je vybavená rýchloupínacou pákou (61),
ktorá slúži na uvoľnenie pílového pásu po ukončení
práce. Pri opätovnom začatí práce je možné pílový
pás rýchlo uviesť do prednastaveného napnutia.
(Obr. 16.1)
• Najskôr je potrebné uviesť rýchloupínaciu páku (61)
do polohy A (napnutie). Pílový pás upnite upínacou
skrutkou (1) až vtedy, keď je rýchloupínacia páka (61)
v polohe A (napnutie). Ak je pílový pás upnutý v polohe
B rýchloupínacej páky (61) (uvoľnenie) upínacou skrut-
kou (1) a následne upnutý pomocou rýchloupínacej
páky (61), môže to viesť k roztrhnutiu pílového pásu.
• Pre upnutie pílového pásu (26) otáčajte upínaciu
skrutku (1) v smere hodinových ručičiek. Správ-
ne upnutie pílového pásu môžete zistiť zatlačením
prstom zboku na pílový pás, približne v strede medzi
obomi kladkami pílového pásu (2 + 9). Pílový pás
(26) by sa pritom mal dať potlačiť iba minimálne (cca
1 – 2 mm).
• Dostatočne upnutý pílový pás má kovový zvuk, keď
po ňom poklepete.
• Ak sa pílový pás dlhší čas nebude používať, uvoľni-
te ho, aby sa nepretiahol. Za týmto účelom uveďte
rýchloupínaciu páku (61) do polohy B (uvoľnenie).
m POZOR! V prípade príliš veľkého upnutia sa môže
pílový pás zlomiť. NEBEZPEČENSTVO PORANENIA!
V prípade príliš malého upnutia sa môže poháňaná
kladka pílového pásu (9) pretočiť, v dôsledku čoho pí-
lový pás zostane stáť.
8.7 Nastavenie pílového pásu (obr. 1 + 1a)
m POZOR! Skôr ako sa môže vykonať nastavenie pílo-
vého pásu, musí sa pílový pás správne upnúť.
• Otvorte bočný kryt (13) uvoľnením blokovania krytu
(12) pomocou skrutkovača (33).
• Pomaly otáčajte kladku pílového pásu (2) v smere
hodinových ručičiek. Pílový pás (26) by sa mal na-
chádzať v strede kladky pílového pásu (2). Ak tomu
tak nie je, tak musíte korigovať uhol sklonu hornej
kladky pílového pásu (2).
• Ak pílový pás (26) viac prebieha k zadnej hrane
kladky pílového pásu (2), tak musíte otáčať nastavo-
vaciu skrutku (17) proti smeru hodinových ručičiek.
• Otvorte poistnú skrutku pre hornú kladku pílového
pásu (16).
• Dolnú kladku pílového pásu (9) pomaly otáčajte
jednou rukou, aby ste skontrolovali polohu pílového
pásu (26).
• Ak pílový pás (26) viac prebieha k prednej hrane
kladky pílového pásu (2), tak musíte otáčať nasta-
vovaciu skrutku (17) v smere hodinových ručičiek.
• Po nastavení hornej kladky pílového pásu (2) sa
musí skontrolovať poloha pílového pásu (26) na dol-
nej kladke pílového pásu (9).
• Pílový pás (26) by sa tu mal takisto nachádzať v stre-
de kladky pílového pásu (9). Ak tomu tak nie je, tak
musíte ešte raz prestaviť sklon hornej kladky pílo-
vého pásu (2).
• Kým prestavenie hornej kladky pílového pásu (2)
zapôsobí na polohu pílového pásu na dolnej kladke
pílového pásu (9), treba kladku pílového pásu nie-
koľkokrát otočiť.
• Pevne utiahnite poistnú skrutku pre hornú kladku
pílového pásu (16).
• Po úspešnom nastavení sa musí opäť zatvoriť boč-
ný kryt (13) s uvoľnením blokovania krytu (12) a zais-
tiť pomocou skrutkovača (33).
8.8 Nastavenie vedenia pílového pásu (obr. 7 – 10)
Oporné ložisko (46 + 52) a vodiace kolíky (47 + 56) sa
musia po každej výmene pílového pásu znovu nastaviť.
• Otvorte bočný kryt (13) uvoľnením blokovania krytu
(12) pomocou skrutkovača (33).
8.8.1 Horné oporné ložisko (46) (obr. 7)
• Uvoľnite inbusovú skrutku horného oporného ložis-
ka (45).
• Posúvajte horné oporné ložisko (46), kým sa už tes-
ne nebude dotýkať pílového pásu (26) (vzdialenosť
max. 0,5 mm).
• Znovu pevne utiahnite inbusovú skrutku horného
oporného ložiska (45).
8.8.2 Nastavenie dolného oporného ložiska (52)
(obr. 9)
• Stôl píl demontujte obdobne podľa bodu 8.1 v opač-
nom poradí.
• Uvoľnite inbusovú skrutku dolného oporného ložis-
ka (51).
• Posúvajte dolné oporné ložisko (52), kým sa už tes-
ne nebude dotýkať pílového pásu (26) (vzdialenosť
max. 0,5 mm).
• Znovu pevne utiahnite inbusovú skrutku dolného
oporného ložiska (51).
